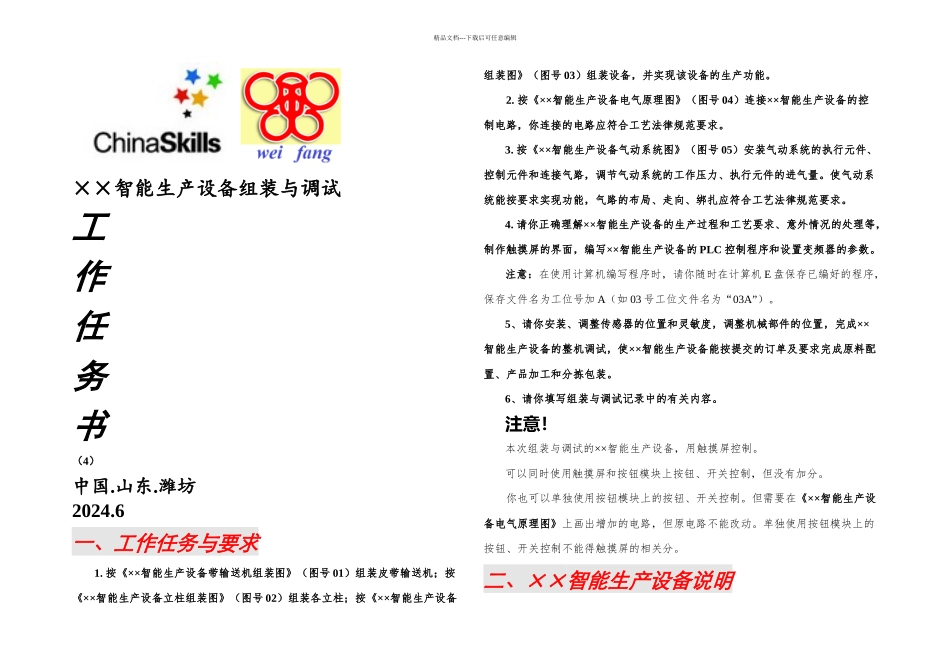

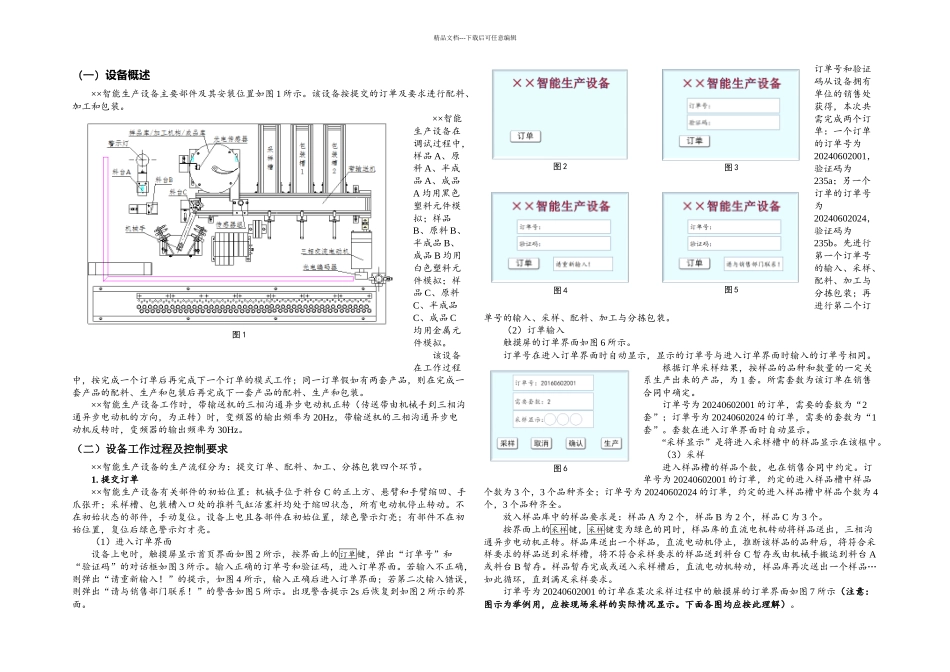

精品文档---下载后可任意编辑××智能生产设备组装与调试工作任务书（4）中国.山东.潍坊2024.6一、工作任务与要求 1. 按《××智能生产设备带输送机组装图》（图号 01）组装皮带输送机；按《××智能生产设备立柱组装图》（图号 02）组装各立柱；按《××智能生产设备组装图》（图号 03）组装设备，并实现该设备的生产功能。2. 按《××智能生产设备电气原理图》（图号 04）连接××智能生产设备的控制电路，你连接的电路应符合工艺法律规范要求。3. 按《××智能生产设备气动系统图》（图号 05）安装气动系统的执行元件、控制元件和连接气路，调节气动系统的工作压力、执行元件的进气量。使气动系统能按要求实现功能，气路的布局、走向、绑扎应符合工艺法律规范要求。4. 请你正确理解××智能生产设备的生产过程和工艺要求、意外情况的处理等，制作触摸屏的界面，编写××智能生产设备的 PLC 控制程序和设置变频器的参数。注意：在使用计算机编写程序时，请你随时在计算机 E 盘保存已编好的程序，保存文件名为工位号加 A（如 03 号工位文件名为“03A”）。5、请你安装、调整传感器的位置和灵敏度，调整机械部件的位置，完成××智能生产设备的整机调试，使××智能生产设备能按提交的订单及要求完成原料配置、产品加工和分拣包装。6、请你填写组装与调试记录中的有关内容。注意！本次组装与调试的××智能生产设备，用触摸屏控制。可以同时使用触摸屏和按钮模块上按钮、开关控制，但没有加分。你也可以单独使用按钮模块上的按钮、开关控制。但需要在《××智能生产设备电气原理图》上画出增加的电路，但原电路不能改动。单独使用按钮模块上的按钮、开关控制不能得触摸屏的相关分。二、××智能生产设备说明 图 2图 3图 4图 5图 6图 1精品文档---下载后可任意编辑（一）设备概述××智能生产设备主要部件及其安装位置如图 1 所示。该设备按提交的订单及要求进行配料、加工和包装。××智能生产设备在调试过程中，样品 A、原料 A、半成品 A、成品A 均用黑色塑料元件模拟；样品B、原料 B、半成品 B、成品 B 均用白色塑料元件模拟；样品 C、原料C、半成品C、成品 C均用金属元件模拟。该设备在工作过程中，按完成一个订单后再完成下一个订单的模式工作；同一订单假如有两套产品，则在完成一套产品的配料、生产和包装后再完成下一套产品的配料、生产和包装。××智能生产设备工作时，带输送机的三相沟通异步电动机...
