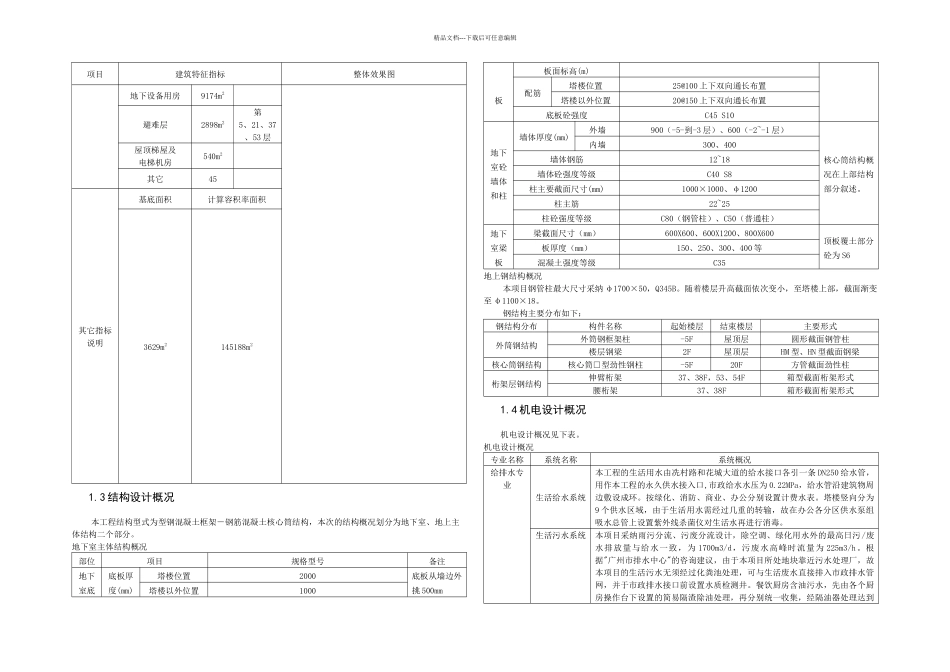

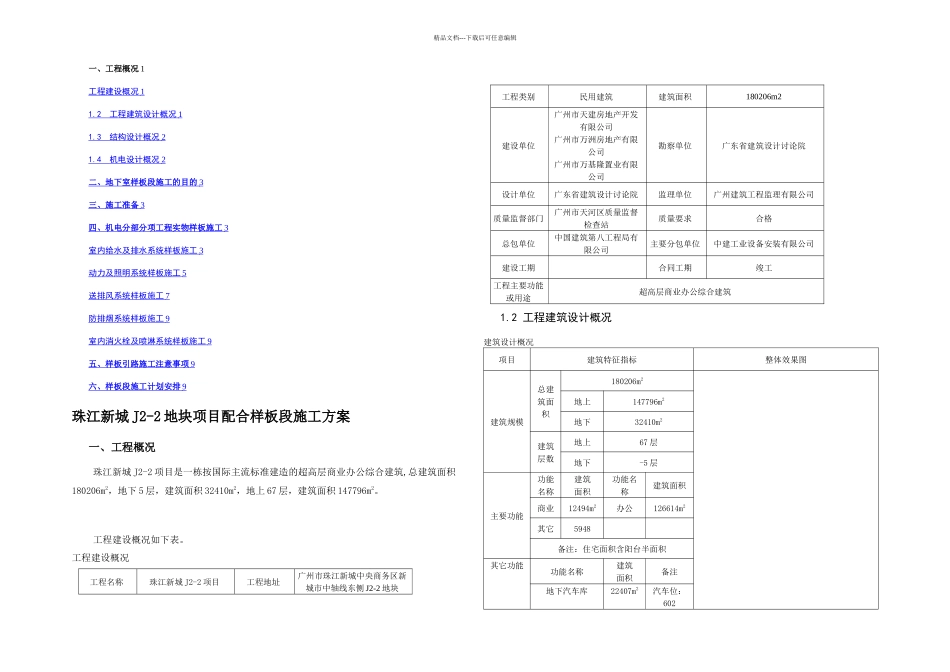

精品文档---下载后可任意编辑一、工程概况 1工程建设概况 1 1.2 工程建筑设计概况 1 1.3 结构设计概况 2 1.4 机电设计概况 2 二、地下室样板段施工的目的 3 三、施工准备 3 四、机电分部分项工程实物样板施工 3 室内给水及排水系统样板施工 3 动力及照明系统样板施工 5 送排风系统样板施工 7 防排烟系统样板施工 9 室内消火栓及喷淋系统样板施工 9 五、样板引路施工注意事项 9 六、样板段施工计划安排 9 珠江新城 J2-2 地块项目配合样板段施工方案一、工程概况珠江新城 J2-2 项目是一栋按国际主流标准建造的超高层商业办公综合建筑,总建筑面积180206m2，地下 5 层，建筑面积 32410m2，地上 67 层，建筑面积 147796m2。工程建设概况如下表。工程建设概况工程名称珠江新城 J2-2 项目工程地址广州市珠江新城中央商务区新城市中轴线东侧 J2-2 地块工程类别民用建筑建筑面积180206m2建设单位广州市天建房地产开发有限公司广州市万洲房地产有限公司广州市万基隆置业有限公司勘察单位广东省建筑设计讨论院设计单位广东省建筑设计讨论院监理单位广州建筑工程监理有限公司质量监督部门广州市天河区质量监督检查站质量要求合格总包单位中国建筑第八工程局有限公司主要分包单位中建工业设备安装有限公司建设工期合同工期竣工工程主要功能或用途超高层商业办公综合建筑1.2 工程建筑设计概况建筑设计概况项目建筑特征指标整体效果图建筑规模总建筑面积180206m2地上147796m2地下32410m2建筑层数地上67 层地下-5 层主要功能功能名称建筑面积功能名称建筑面积商业12494m2办公126614m2其它5948备注：住宅面积含阳台半面积其它功能功能名称建筑面积备注地下汽车库22407m2汽车位：602精品文档---下载后可任意编辑项目建筑特征指标整体效果图地下设备用房9174m2避难层2898m2第5、21、37、53 层屋顶梯屋及电梯机房540m2其它45其它指标说明基底面积计算容积率面积3629m2145188m21.3 结构设计概况本工程结构型式为型钢混凝土框架－钢筋混凝土核心筒结构，本次的结构概况划分为地下室、地上主体结构二个部分。地下室主体结构概况部位项目规格型号备注地下室底底板厚度(mm)塔楼位置2000底板从墙边外挑 500mm塔楼以外位置1000板板面标高(m)配筋塔楼位置25@100 上下双向通长布置塔楼以外位置20@150 上下双向通长布置底板砼强度C45 S10地下室砼墙体和柱墙体厚度(mm)外墙900（-5-到-3 层）、600（-2~-1 层）核心筒结构...
