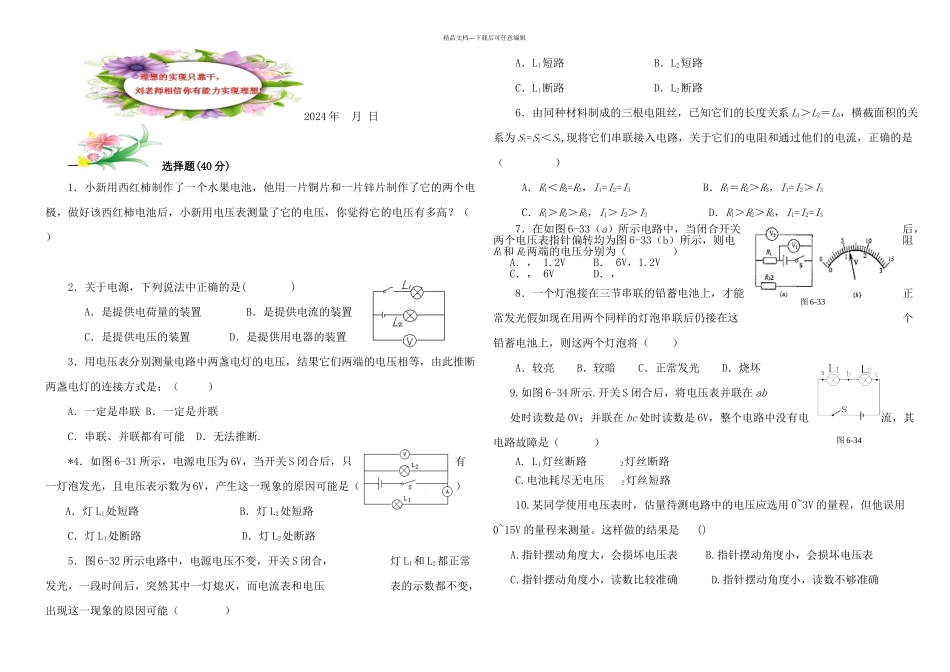

图 6-332精品文档---下载后可任意编辑2024 年 月 日一选择题(40 分)1.小新用西红柿制作了一个水果电池,他用一片铜片和一片锌片制作了它的两个电极,做好该西红柿电池后,小新用电压表测量了它的电压,你觉得它的电压有多高?( )2.关于电源,下列说法中正确的是( ) A.是提供电荷量的装置 B.是提供电流的装置 C.是提供电压的装置 D.是提供用电器的装置3.用电压表分别测量电路中两盏电灯的电压,结果它们两端的电压相等,由此推断两盏电灯的连接方式是:( )A.一定是串联 B.一定是并联 C.串联、并联都有可能 D.无法推断.*4.如图 6-31 所示,电源电压为 6V,当开关 S 闭合后,只有一灯泡发光,且电压表示数为 6V,产生这一现象的原因可能是( )A.灯 L1处短路 B.灯 L2处短路C.灯 L1处断路 D.灯 L2处断路5.图 6-32 所示电路中,电源电压不变,开关 S 闭合,灯 L1和 L2都正常发光,一段时间后,突然其中一灯熄灭,而电流表和电压表的示数都不变,出现这一现象的原因可能( )A.L1短路 B.L2短路 C.L1断路 D.L2断路 6.由同种材料制成的三根电阻丝,已知它们的长度关系 L1>L2=L3,横截面积的关系为 S1=S2<S3,现将它们串联接入电路,关于它们的电阻和通过他们的电流,正确的是( )A.R1<R2=R3,I1=I2=I3 B.R1=R2>R3,I1=I2>I3C.R1>R2>R3,I1>I2>I3 D.R1>R2>R3,I1=I2=I37.在如图 6-33(a)所示电路中,当闭合开关后,两个电压表指针偏转均为图 6-33(b)所示,则电阻R1和 R2两端的电压分别为( )A., 1.2VB. 6V,1.2VC., 6VD.,8.一个灯泡接在三节串联的铅蓄电池上,才能正常发光假如现在用两个同样的灯泡串联后仍接在这个铅蓄电池上,则这两个灯泡将( )A.较亮 B.较暗 C.正常发光 D.烧坏9.如图 6-34 所示.开关 S 闭合后,将电压表并联在 ab处时读数是 0V;并联在 bc 处时读数是 6V,整个电路中没有电流,其电路故障是( )A. L1灯丝断路 2灯丝断路C.电池耗尽无电压 2灯丝短路 10.某同学使用电压表时,估量待测电路中的电压应选用 0~3V 的量程,但他误用0~15V 的量程来测量。这样做的结果是 ()A.指针摆动角度大,会损坏电压表 B.指针摆动角度小,会损坏电压表C.指针摆动角度小,读数比较准确 D.指针摆动角度小,读数不够准确图 6-34图 6-36图 6-38精品文档---下载后可任意编辑11.有甲、乙、丙、丁四根导线,其中甲...
