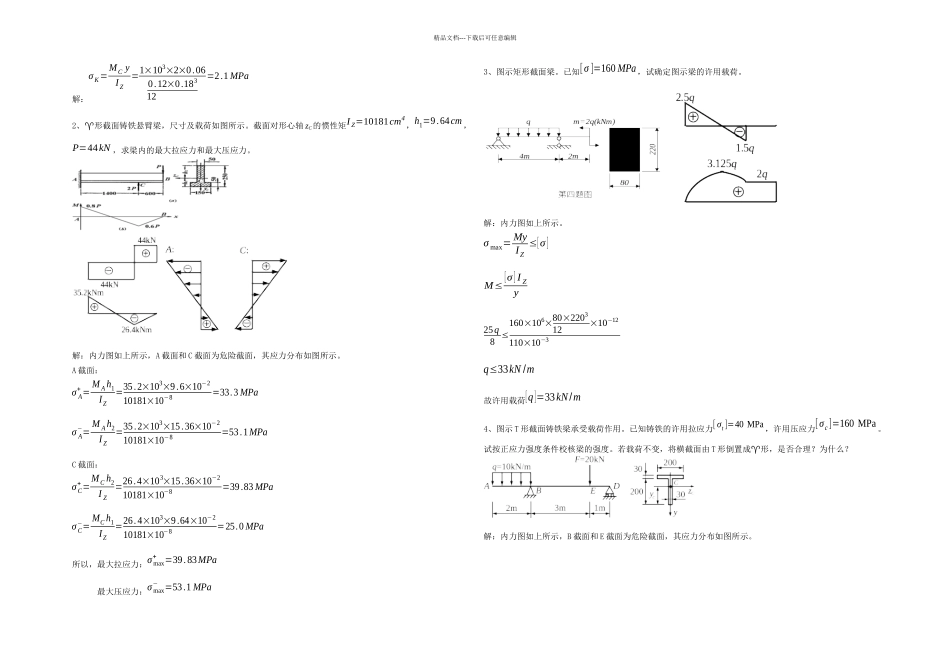

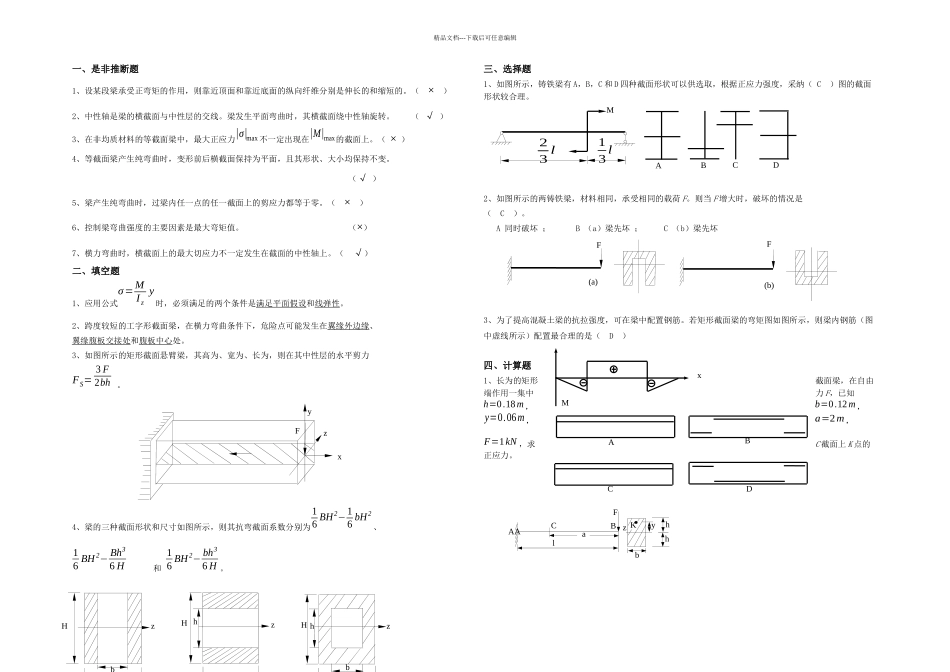

yzFxbH hzH hzHbzl31l32MA BCD(a)(b)FFABCDMxAACBFlazbyKhh精品文档---下载后可任意编辑一、是非推断题1、设某段梁承受正弯矩的作用,则靠近顶面和靠近底面的纵向纤维分别是伸长的和缩短的。( × )2、中性轴是梁的横截面与中性层的交线。梁发生平面弯曲时,其横截面绕中性轴旋转。 ( √ )3、在非均质材料的等截面梁中,最大正应力|σ|max 不一定出现在|M|max的截面上。( × )4、等截面梁产生纯弯曲时,变形前后横截面保持为平面,且其形状、大小均保持不变。(√ )5、梁产生纯弯曲时,过梁内任一点的任一截面上的剪应力都等于零。( × )6、控制梁弯曲强度的主要因素是最大弯矩值。 (×)7、横力弯曲时,横截面上的最大切应力不一定发生在截面的中性轴上。( √)二、填空题1、应用公式σ=MI zy时,必须满足的两个条件是满足平面假设和线弹性。2、跨度较短的工字形截面梁,在横力弯曲条件下,危险点可能发生在翼缘外边缘、翼缘腹板交接处和腹板中心处。3、如图所示的矩形截面悬臂梁,其高为、宽为、长为,则在其中性层的水平剪力FS=3 F2bh 。4、梁的三种截面形状和尺寸如图所示,则其抗弯截面系数分别为16 BH 2−16 bH2、16 BH 2− Bh36 H 和 16 BH 2− bh36 H 。三、选择题1、如图所示,铸铁梁有 A,B,C 和 D 四种截面形状可以供选取,根据正应力强度,采纳( C )图的截面形状较合理。2、如图所示的两铸铁梁,材料相同,承受相同的载荷 F。则当 F 增大时,破坏的情况是( C )。 A 同时破坏 ; B (a)梁先坏 ; C (b)梁先坏3、为了提高混凝土梁的抗拉强度,可在梁中配置钢筋。若矩形截面梁的弯矩图如图所示,则梁内钢筋(图中虚线所示)配置最合理的是( D )四、计算题1、长为的矩形截面梁,在自由端作用一集中力 F,已知h=0.18m ,b=0.12m ,y=0.06m ,a=2m,F=1kN ,求C 截面上 K 点的正应力。精品文档---下载后可任意编辑解:σ K=M C yI Z=1×103×2×0.060.12×0.18312=2.1 MPa2、形截面铸铁悬臂梁,尺寸及载荷如图所示。截面对形心轴 zC的惯性矩I Z=10181cm4,h1=9.64cm ,P=44kN ,求梁内的最大拉应力和最大压应力。解:内力图如上所示,A 截面和 C 截面为危险截面,其应力分布如图所示。A 截面:σ A+ =M A h1I Z=35.2×103×9.6×10−210181×10−8=33.3 MPaσ A−=M A h2I Z=35.2×103×15.36×10−210181×10−8=53.1MPaC 截...
