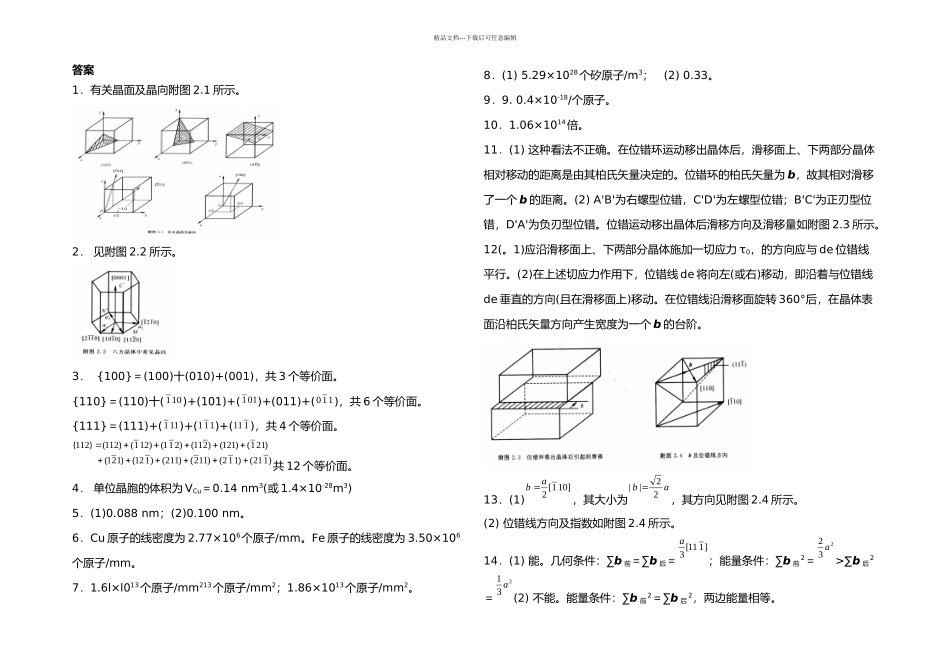

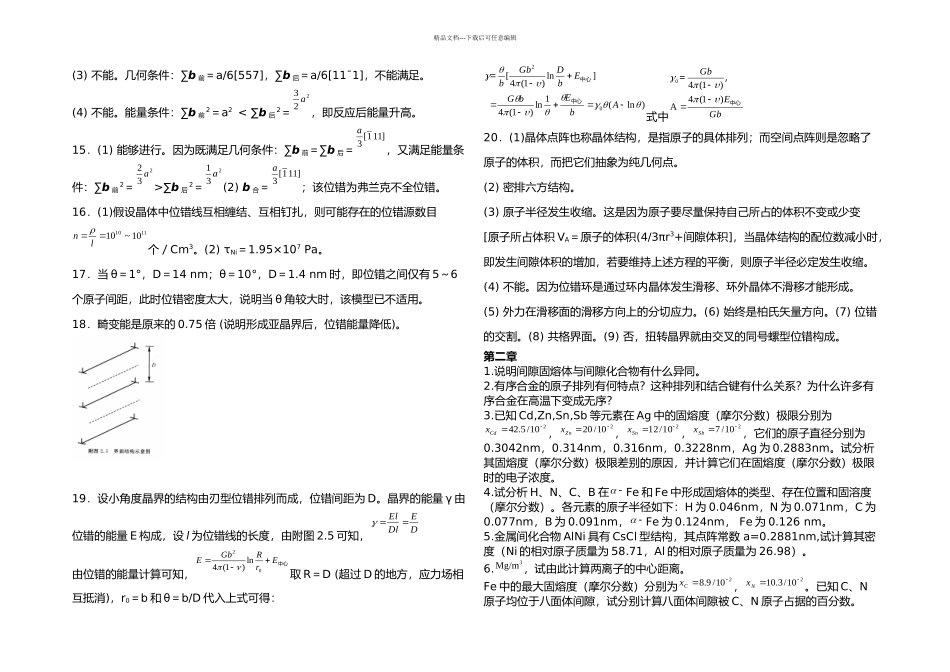

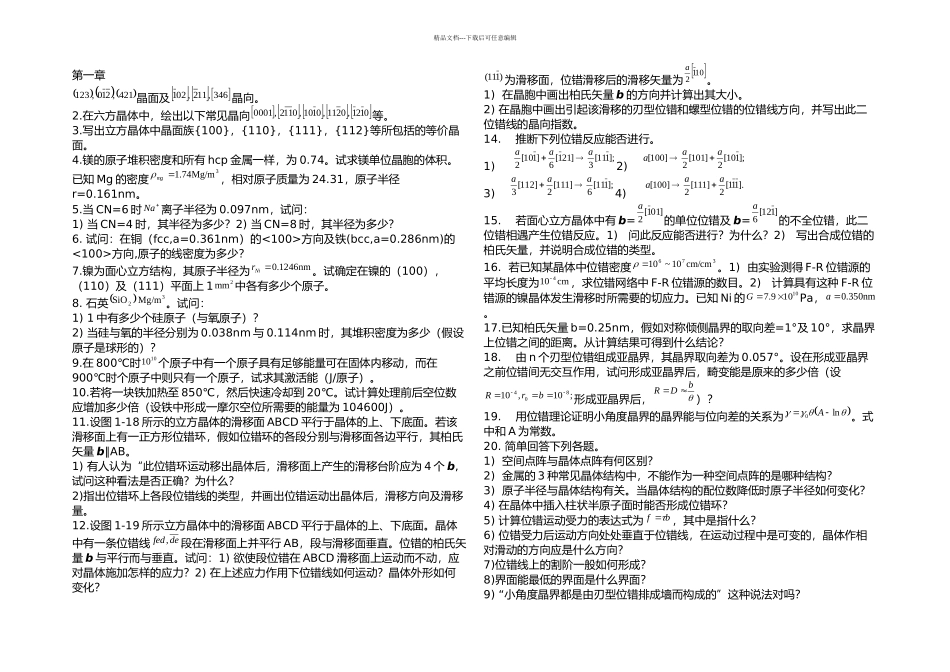

精品文档---下载后可任意编辑第一章 421,210,123晶面及 346,112,021晶向。2.在六方晶体中，绘出以下常见晶向 0121,0211,0110,0112,0001等。3.写出立方晶体中晶面族{100}，{110}，{111}，{112}等所包括的等价晶面。4.镁的原子堆积密度和所有 hcp 金属一样，为 0.74。试求镁单位晶胞的体积。已知 Mg 的密度3Mg/m74.1mg，相对原子质量为 24.31，原子半径r=0.161nm。5.当 CN=6 时Na 离子半径为 0.097nm，试问：1) 当 CN=4 时，其半径为多少？2) 当 CN=8 时，其半径为多少？6. 试问：在铜（fcc,a=0.361nm）的<100>方向及铁(bcc,a=0.286nm)的<100>方向,原子的线密度为多少？7.镍为面心立方结构，其原子半径为nm1246.0Nir。试确定在镍的（100），（110）及（111）平面上 12mm 中各有多少个原子。8. 石英2SiO3Mg/m 。试问：1) 1 中有多少个硅原子（与氧原子）？2) 当硅与氧的半径分别为 0.038nm 与 0.114nm 时，其堆积密度为多少（假设原子是球形的）？9.在 800℃时1010 个原子中有一个原子具有足够能量可在固体内移动，而在900℃时个原子中则只有一个原子，试求其激活能（J/原子）。10.若将一块铁加热至 850℃，然后快速冷却到 20℃。试计算处理前后空位数应增加多少倍（设铁中形成一摩尔空位所需要的能量为 104600J）。11.设图 1-18 所示的立方晶体的滑移面 ABCD 平行于晶体的上、下底面。若该滑移面上有一正方形位错环，假如位错环的各段分别与滑移面各边平行，其柏氏矢量 b∥AB。1) 有人认为“此位错环运动移出晶体后，滑移面上产生的滑移台阶应为 4 个 b,试问这种看法是否正确？为什么？2)指出位错环上各段位错线的类型，并画出位错运动出晶体后，滑移方向及滑移量。12.设图 1-19 所示立方晶体中的滑移面 ABCD 平行于晶体的上、下底面。晶体中有一条位错线defed,段在滑移面上并平行 AB，段与滑移面垂直。位错的柏氏矢量 b 与平行而与垂直。试问：1) 欲使段位错在 ABCD 滑移面上运动而不动，应对晶体施加怎样的应力？2) 在上述应力作用下位错线如何运动？晶体外形如何变化？)111(为滑移面，位错滑移后的滑移矢量为 1012a。1) 在晶胞中画出柏氏矢量 b 的方向并计算出其大小。2) 在晶胞中画出引起该滑移的刃型位错和螺型位错的位错线方向，并写出此二位错线的晶向指数。14. 推断下列位错反应能否进行。1) ];111[3]...
