杜克普圆头锁眼机中文说明书

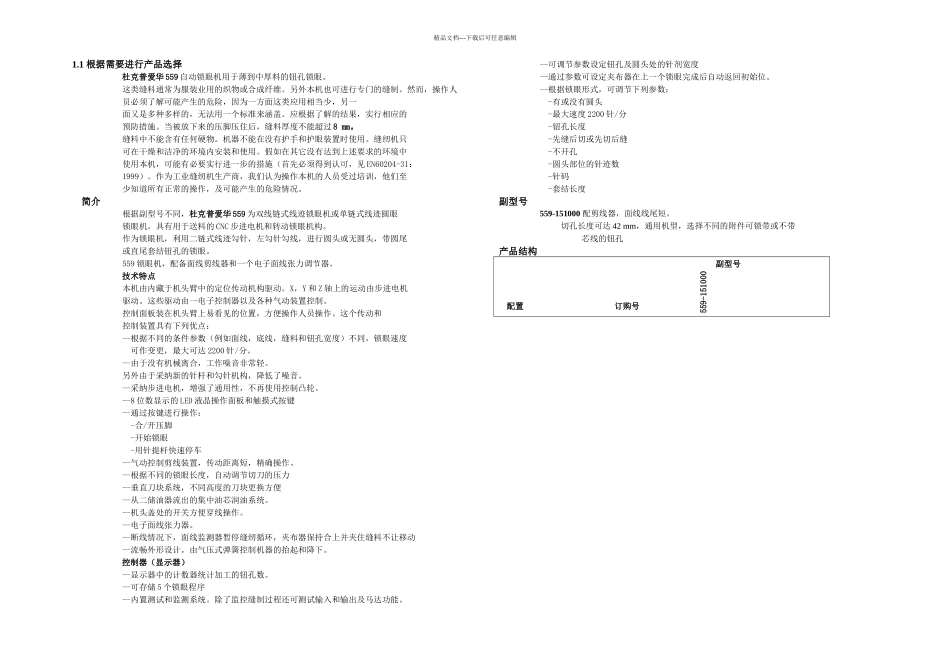

精品文档---下载后可任意编辑1.1 根据需要进行产品选择杜克普爱华 559 自动锁眼机用于薄到中厚料的钮孔锁眼。这类缝料通常为服装业用的织物或合成纤维。另外本机也可进行专门的缝制。然而，操作人员必须了解可能产生的危险，因为一方面这类应用相当少，另一面又是多种多样的，无法用一个标准来涵盖。应根据了解的结果，实行相应的预防措施。当被放下来的压脚压住后，缝料厚度不能超过 8 mm。缝料中不能含有任何硬物。机器不能在没有护手和护眼装置时使用。缝纫机只可在干燥和洁净的环境内安装和使用。假如在其它没有达到上述要求的环境中使用本机，可能有必要实行进一步的措施（首先必须得到认可，见 EN60204-31：1999）。作为工业缝纫机生产商，我们认为操作本机的人员受过培训，他们至少知道所有正常的操作，及可能产生的危险情况。 简介根据副型号不同，杜克普爱华 559 为双线链式线迹锁眼机或单链式线迹圆眼锁眼机，具有用于送料的 CNC 步进电机和转动锁眼机构。作为锁眼机，利用二链式线迹勾针，左勾针勾线，进行圆头或无圆头，带圆尾或直尾套结钮孔的锁眼。559 锁眼机，配备面线剪线器和一个电子面线张力调节器。技术特点本机由内藏于机头臂中的定位传动机构驱动。X，Y 和 Z 轴上的运动由步进电机驱动。这些驱动由一电子控制器以及各种气动装置控制。控制面板装在机头臂上易看见的位置，方便操作人员操作。这个传动和控制装置具有下列优点：--根据不同的条件参数（例如面线，底线，缝料和钮孔宽度）不同，锁眼速度可作变更，最大可达 2200 针/分。--由于没有机械离合，工作噪音非常轻。另外由于采纳新的针杆和勾针机构，降低了噪音。--采纳步进电机，增强了通用性，不再使用控制凸轮。--8 位数显示的 LED 液晶操作面板和触摸式按键--通过按键进行操作：-合/开压脚-开始锁眼-用针提杆快速停车--气动控制剪线装置，传动距离短，精确操作。--根据不同的锁眼长度，自动调节切刀的压力--垂直刀块系统，不同高度的刀块更换方便--从二储油器流出的集中油芯润油系统。--机头盖处的开关方便穿线操作。--电子面线张力器。--断线情况下，面线监测器暂停缝纫循环，夹布器保持合上并夹住缝料不让移动--流畅外形设计。由气压式弹簧控制机器的抬起和降下。控制器（显示器）--显示器中的计数器统计加工的钮孔数。--可存储 5 个锁眼程序--内置测试和监测系统。除了监控缝制过程还可测试输入和输出及马达功能。--可调节参数设定钮孔及圆...
