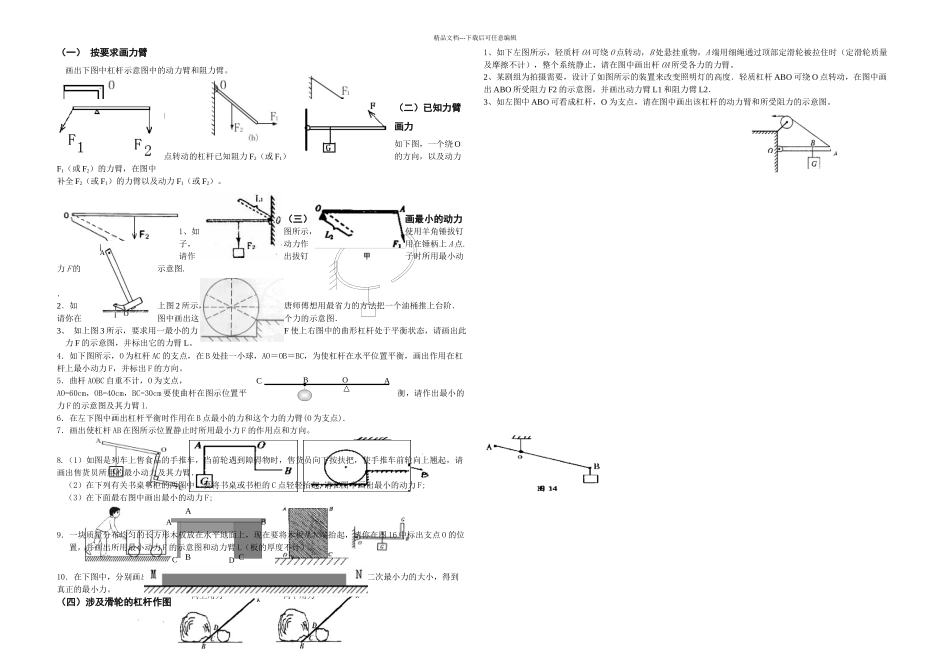

OABCAO△ABCDABC向上用力向下用力精品文档---下载后可任意编辑（一） 按要求画力臂画出下图中杠杆示意图中的动力臂和阻力臂。（二）已知力臂画力如下图，一个绕 O点转动的杠杆已知阻力 F2（或 F1）的方向，以及动力F1（或 F2）的力臂，在图中补全 F2（或 F1）的力臂以及动力 F1（或 F2）。（三）画最小的动力1、如图所示，使用羊角锤拔钉子，动力作用在锤柄上 A 点. 请作出拔钉子时所用最小动力 F 的示意图. ．2﹑如上图 2 所示，唐师傅想用最省力的方法把一个油桶推上台阶．请你在图中画出这个力的示意图．3、 如上图 3 所示，要求用一最小的力F 使上右图中的曲形杠杆处于平衡状态，请画出此力 F 的示意图，并标出它的力臂 L。4．如下图所示，O 为杠杆 AC 的支点，在 B 处挂一小球，AO＝OB＝BC，为使杠杆在水平位置平衡，画出作用在杠杆上最小动力 F，并标出 F 的方向。5．曲杆 AOBC 自重不计，O 为支点，AO=60cm，OB=40cm，BC=30cm 要使曲杆在图示位置平衡，请作出最小的力 F 的示意图及其力臂 l. 6．在左下图中画出杠杆平衡时作用在 B 点最小的力和这个力的力臂(O 为支点)．7．画出使杠杆 AB 在图所示位置静止时所用最小力 F 的作用点和方向。8.（1）如图是列车上售食品的手推车，当前轮遇到障碍物时，售货员向下按扶把，使手推车前轮向上翘起，请画出售货员所用的最小动力及其力臂．（2）在下列有关书桌书柜的两图中，要将书桌或书柜的 C 点轻轻抬起,请在图中画出最小的动力 F;（3）在下面最右图中画出最小的动力 F;9．一块质量分布均匀的长方形木板放在水平地面上，现在要将木板从 N 端抬起，请你在图 16 中标出支点 O 的位置，并画出所用最小动力 F 的示意图和动力臂 L（板的厚度不计）。10．在下图中，分别画出向上、向下用力撬动大石头最小力的作用点和方向。并比较二次最小力的大小，得到真正的最小力。（四）涉及滑轮的杠杆作图1、如下左图所示，轻质杆 OA 可绕 O 点转动，B 处悬挂重物，A 端用细绳通过顶部定滑轮被拉住时（定滑轮质量及摩擦不计），整个系统静止，请在图中画出杆 OA 所受各力的力臂。2、某剧组为拍摄需要，设计了如图所示的装置来改变照明灯的高度．轻质杠杆 ABO 可绕 O 点转动，在图中画出 ABO 所受阻力 F2 的示意图，并画出动力臂 L1 和阻力臂 L2．3、如左图中 ABO 可看成杠杆，O 为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图。
