条基遇筏板的特殊处理

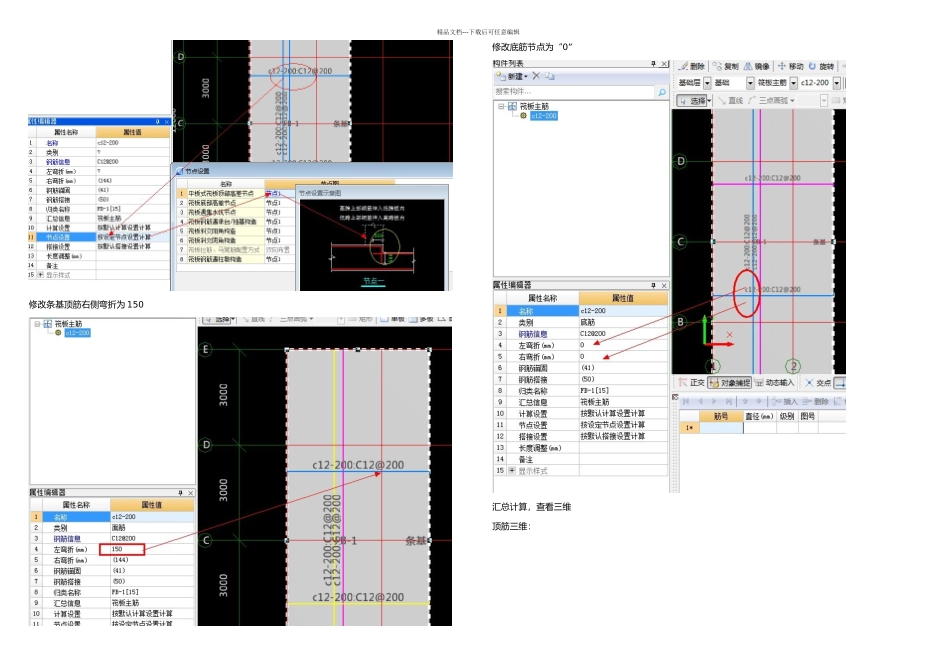

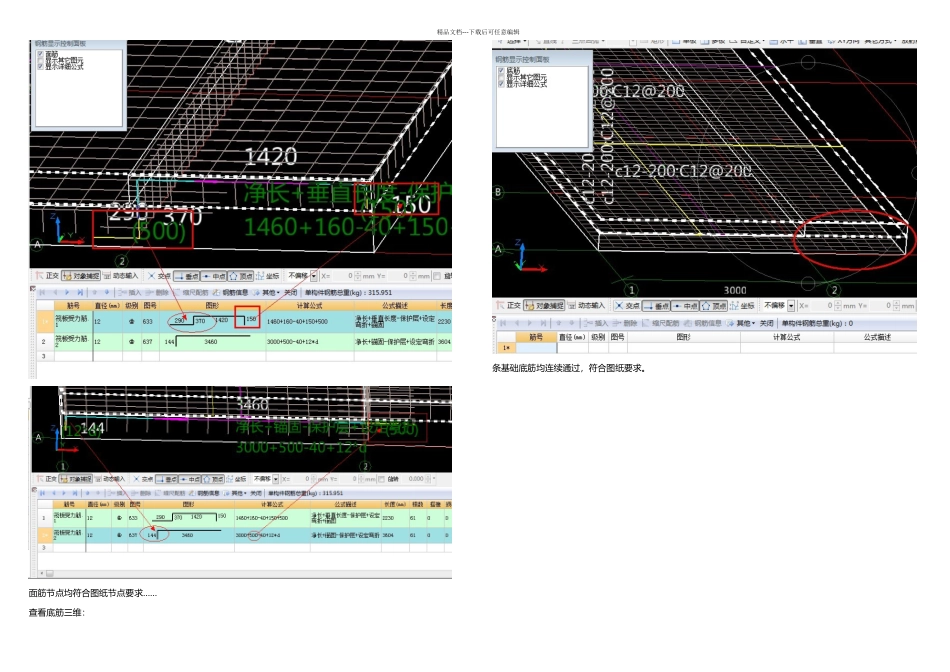

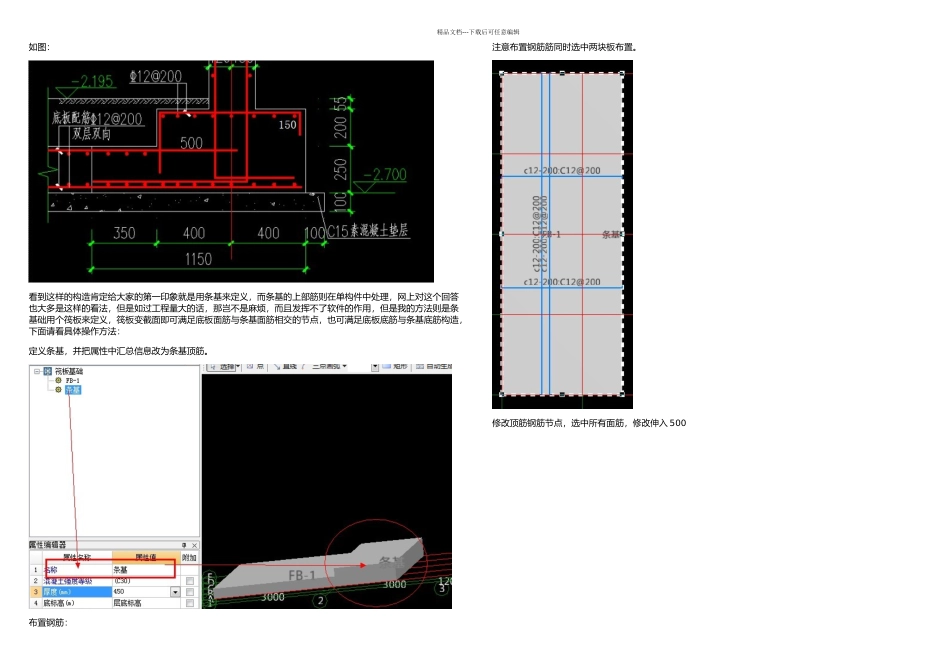

精品文档---下载后可任意编辑如图：看到这样的构造肯定给大家的第一印象就是用条基来定义，而条基的上部筋则在单构件中处理，网上对这个回答也大多是这样的看法，但是如过工程量大的话，那岂不是麻烦，而且发挥不了软件的作用，但是我的方法则是条基础用个筏板来定义，筏板变截面即可满足底板面筋与条基面筋相交的节点，也可满足底板底筋与条基底筋构造，下面请看具体操作方法：定义条基，并把属性中汇总信息改为条基顶筋。布置钢筋：注意布置钢筋筋同时选中两块板布置。 修改顶筋钢筋节点，选中所有面筋，修改伸入 500精品文档---下载后可任意编辑修改条基顶筋右侧弯折为 150修改底筋节点为“0”汇总计算，查看三维顶筋三维：精品文档---下载后可任意编辑面筋节点均符合图纸节点要求……查看底筋三维：条基础底筋均连续通过，符合图纸要求。
