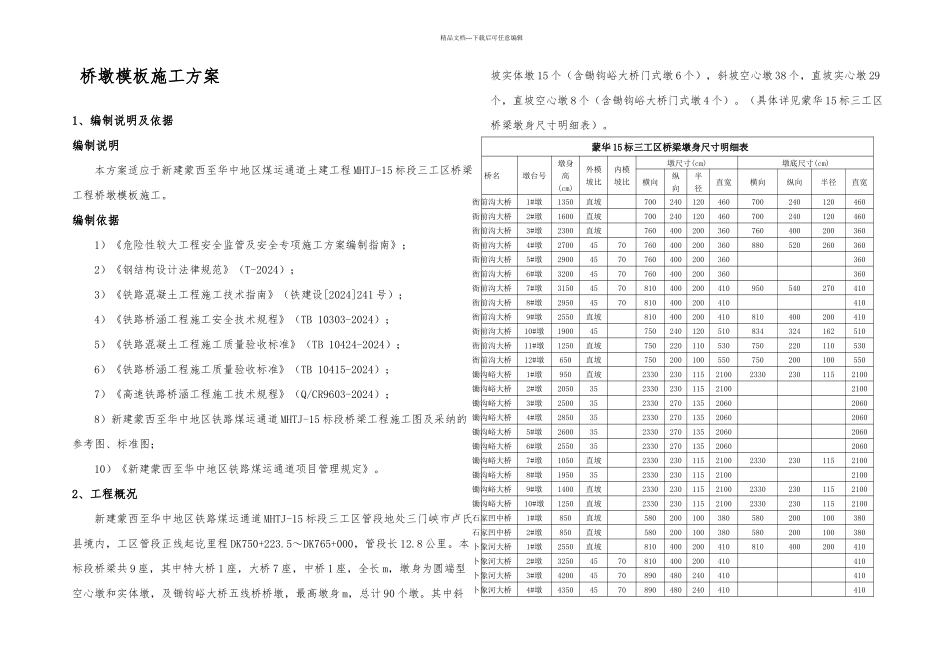

精品文档---下载后可任意编辑1、编制说明及依据 1编制说明 1编制依据 12、工程概况 13、模板方案选择 24、模板设计方案 3直坡墩模板设计方案 3斜坡墩模板设计方案 5锄钩峪大桥模板设计方案 75、进场验收 86、模板安装 9墩身模板安装 9空心墩模板安装 9实体墩模板安装 10模板安装质量要求 10其他注意事项 117、模板拆除 118、模板存放 119、安全、环保文明施工措施 11、桥梁高空作业安全技术措施 11、支模前脚手架工程 1210、计算及相关图纸 17精品文档---下载后可任意编辑桥墩模板施工方案1、编制说明及依据编制说明本方案适应于新建蒙西至华中地区煤运通道土建工程 MHTJ-15 标段三工区桥梁工程桥墩模板施工。编制依据1）《危险性较大工程安全监管及安全专项施工方案编制指南》；2）《钢结构设计法律规范》（T-2024）；3）《铁路混凝土工程施工技术指南》（铁建设[2024]241 号）；4）《铁路桥涵工程施工安全技术规程》（TB 10303-2024）；5）《铁路混凝土工程施工质量验收标准》（TB 10424-2024）；6）《铁路桥涵工程施工质量验收标准》（TB 10415-2024）；7）《高速铁路桥涵工程施工技术规程》（Q/CR9603-2024）；8）新建蒙西至华中地区铁路煤运通道 MHTJ-15 标段桥梁工程施工图及采纳的参考图、标准图；10）《新建蒙西至华中地区铁路煤运通道项目管理规定》。2、工程概况新建蒙西至华中地区铁路煤运通道 MHTJ-15 标段三工区管段地处三门峡市卢氏县境内，工区管段正线起讫里程 DK750+223.5～DK765+000，管段长 12.8 公里。本标段桥梁共 9 座，其中特大桥 1 座，大桥 7 座，中桥 1 座，全长 m，墩身为圆端型空心墩和实体墩，及锄钩峪大桥五线桥桥墩，最高墩身 m，总计 90 个墩。其中斜坡实体墩 15 个（含锄钩峪大桥门式墩 6 个），斜坡空心墩 38 个，直坡实心墩 29个，直坡空心墩 8 个（含锄钩峪大桥门式墩 4 个）。（具体详见蒙华 15 标三工区桥梁墩身尺寸明细表）。蒙华 15 标三工区桥梁墩身尺寸明细表桥名墩台号墩身高 (cm)外模 坡比内模坡比墩尺寸(cm)墩底尺寸(cm)横向纵向 半径 直宽 横向纵向半径直宽衙前沟大桥1#墩1350直坡700240120460700240120460衙前沟大桥2#墩1600直坡700240120460700240120460衙前沟大桥3#墩2300直坡760400200360760400200360衙前沟大桥4#墩27004570760400200360880520260360衙前沟大桥5#墩29004570760400200360360衙前沟大桥6#墩3200457076040020...
