柴油发电机操作说明

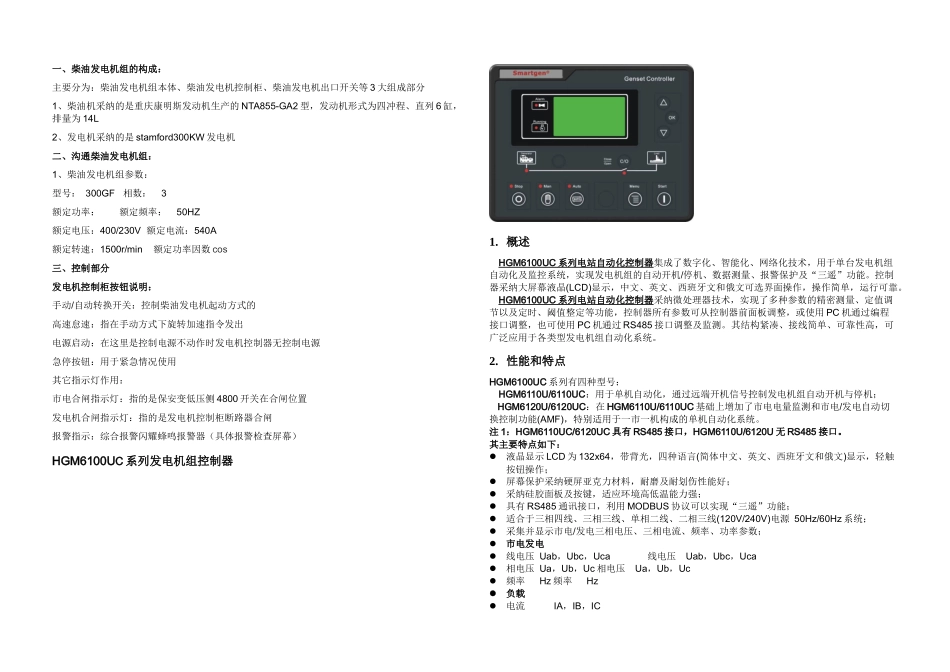

柴油发电机操作说明_第1页
1/11

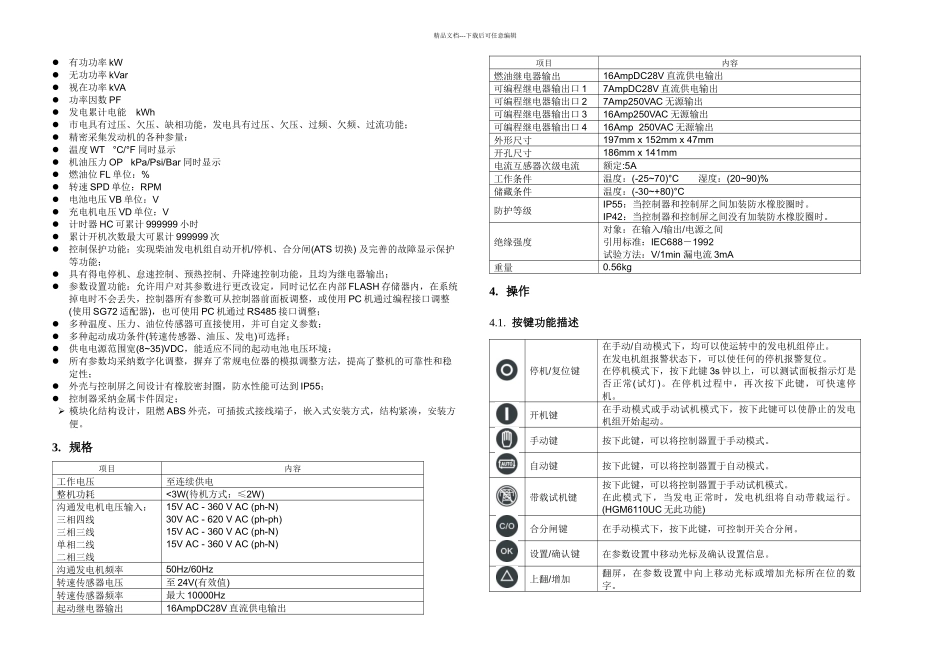

柴油发电机操作说明_第2页
2/11

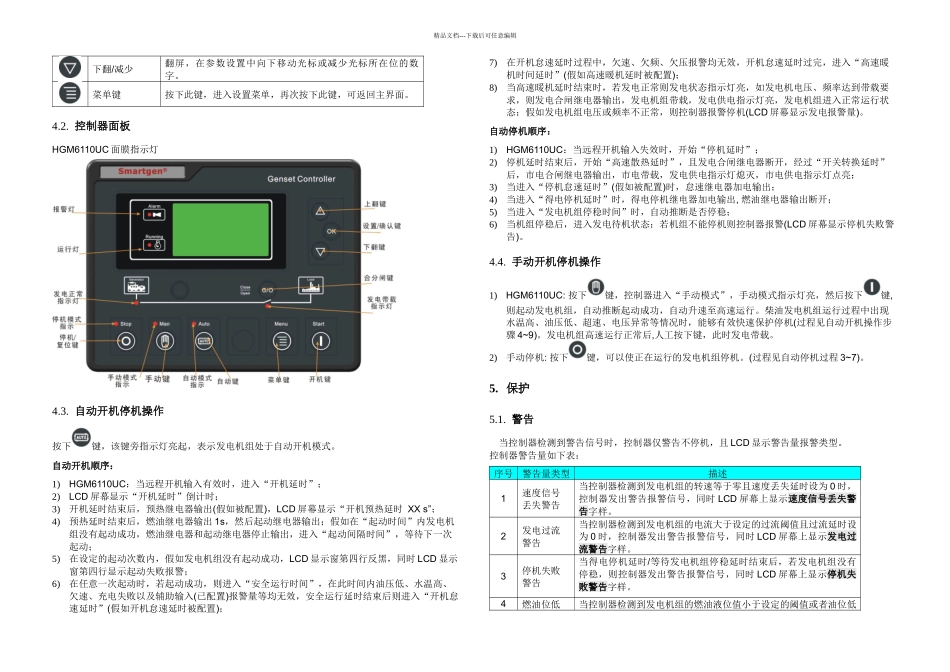

柴油发电机操作说明_第3页
3/11
一、柴油发电机组的构成:主要分为:柴油发电机组本体、柴油发电机控制柜、柴油发电机出口开关等 3 大组成部分1、柴油机采纳的是重庆康明斯发动机生产的 NTA855-GA2 型,发动机形式为四冲程、直列 6 缸,排量为 14L2、发电机采纳的是 stamford300KW 发电机二、沟通柴油发电机组:1、柴油发电机组参数:型号: 300GF 相数: 3额定功率: 额定频率: 50HZ额定电压:400/230V 额定电流:540A 额定转速:1500r/min 额定功率因数 cos三、控制部分发电机控制柜按钮说明:手动/自动转换开关:控制柴油发电机起动方式的高速怠速:指在手动方式下旋转加速指令发出电源启动:在这里是控制电源不动作时发电机控制器无控制电源急停按钮:用于紧急情况使用其它指示灯作用:市电合闸指示灯:指的是保安变低压侧 4800 开关在合闸位置发电机合闸指示灯:指的是发电机控制柜断路器合闸报警指示:综合报警闪耀蜂鸣报警器(具体报警检查屏幕)HGM6100UC 系列发电机组控制器1. 概述HGM6100U C 系列电站自动化控制器 集成了数字化、智能化、网络化技术,用于单台发电机组自动化及监控系统,实现发电机组的自动开机/停机、数据测量、报警保护及“三遥”功能。控制器采纳大屏幕液晶(LCD)显示,中文、英文、西班牙文和俄文可选界面操作,操作简单,运行可靠。HGM6100U C 系列电站自动化控制器 采纳微处理器技术,实现了多种参数的精密测量、定值调节以及定时、阈值整定等功能,控制器所有参数可从控制器前面板调整,或使用 PC 机通过编程接口调整,也可使用 PC 机通过 RS485 接口调整及监测。其结构紧凑、接线简单、可靠性高,可广泛应用于各类型发电机组自动化系统。2. 性能和特点HGM6100UC 系列有四种型号:HGM6110U/6110UC:用于单机自动化,通过远端开机信号控制发电机组自动开机与停机;HGM6120U/6120UC:在 HGM6110U/6110UC 基础上增加了市电电量监测和市电/发电自动切换控制功能(AMF),特别适用于一市一机构成的单机自动化系统。注 1:HGM6110UC/6120UC 具有 RS485 接口,HGM6110U/6120U 无 RS485 接口。其主要特点如下:液晶显示 LCD 为 132x64,带背光,四种语言(简体中文、英文、西班牙文和俄文)显示,轻触按钮操作;屏幕保护采纳硬屏亚克力材料,耐磨及耐划伤性能好;采纳硅胶面板及按键,适应环境高低温能力强;具有 RS485 通讯接口,利用 MODBUS 协议可以实现“三遥”功能;适合于三相四线、三...
