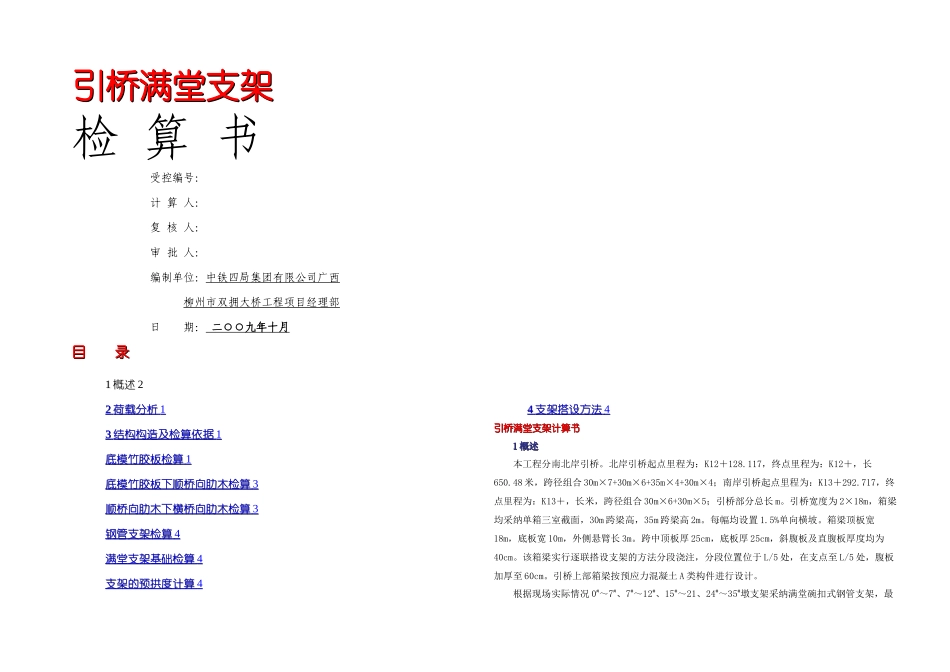

引桥满堂支架引桥满堂支架检 算 书受控编号：计 算 人：复 核 人：审 批 人：编制单位：中铁四局集团有限公司广西柳州市双拥大桥工程项目经理部日 期： 二○○九年十月目 录目 录11 概述概述 222 荷载分析荷载分析 1 33 结构构造及检算依据结构构造及检算依据 1 底模竹胶板检算底模竹胶板检算 1 底模竹胶板下顺桥向肋木检算底模竹胶板下顺桥向肋木检算 3 顺桥向肋木下横桥向肋木检算顺桥向肋木下横桥向肋木检算 3 钢管支架检算钢管支架检算 4 满堂支架基础检算满堂支架基础检算 4 支架的预拱度计算支架的预拱度计算 4 44 支架搭设方法支架搭设方法 4 引桥满堂支架计算书引桥满堂支架计算书11 概述概述本工程分南北岸引桥。北岸引桥起点里程为：K12＋128.117，终点里程为：K12＋，长650.48 米，跨径组合 30m×7+30m×6+35m×4+30m×4；南岸引桥起点里程为：K13＋292.717，终点里程为：K13＋，长米，跨径组合 30m×6+30m×5；引桥部分总长 m。引桥宽度为 2×18m，箱梁均采纳单箱三室截面，30m 跨梁高，35m 跨梁高 2m。每幅均设置 1.5%单向横坡。箱梁顶板宽18m，底板宽 10m，外侧悬臂长 3m。跨中顶板厚 25cm，底板厚 25cm，斜腹板及直腹板厚度均为40cm。该箱梁实行逐联搭设支架的方法分段浇注，分段位置位于 L/5 处，在支点至 L/5 处，腹板加厚至 60cm。引桥上部箱梁按预应力混凝土 A 类构件进行设计。根据现场实际情况 0#～7#、7#～12#、15#～21、24#～35#墩支架采纳满堂碗扣式钢管支架，最精品文档---下载后可任意编辑大支架高度为 13m，顺桥向最大间距 0.8m，从构造上要求横隔板正下方布置一排钢管；横桥向最大间距 0.8m，以箱梁腹板作为控制断面布置，腹板下最大间距为；支架横杆布距，剪刀撑在顺桥向、横桥向均为每 5 排设置 1 排剪刀撑；支架基础采纳 20cm 厚 C20 砼硬化，支架布置具体见引桥满堂支架施工图。22 荷载分析荷载分析根据现场施工情况，荷载分析时需考虑以下内容：（1）支 2（2）新浇筑梁体钢筋混凝土重(取中部单箱多室计算) B 截面顶板外侧悬臂按最大计算：15.6KN/m2B 截面底板一般位置： 26 KN/m2B 截面腹板一般位置： KN/m2（3）新浇筑梁体钢筋混凝土容重 26KN/m3（4）施工人员及施工设备荷载 1.0 KPa（5（6）倾倒砼时产生的冲击荷载 3.0Kpa33 结构构造及检算依据结构构造及检算依据根据 0#台~21#墩、24#墩~35#台引桥支架施工方案，需对以...
