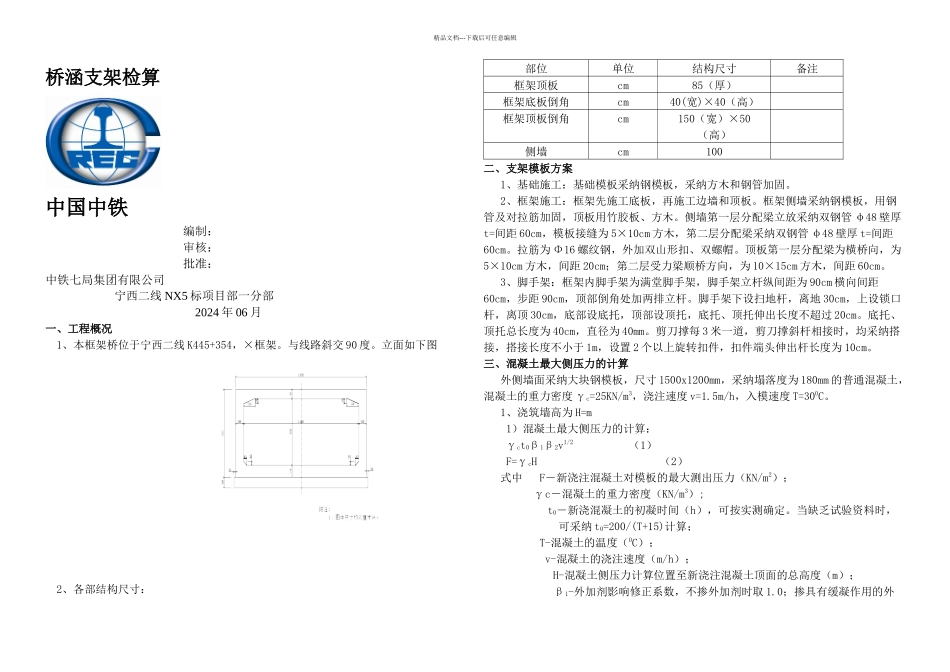

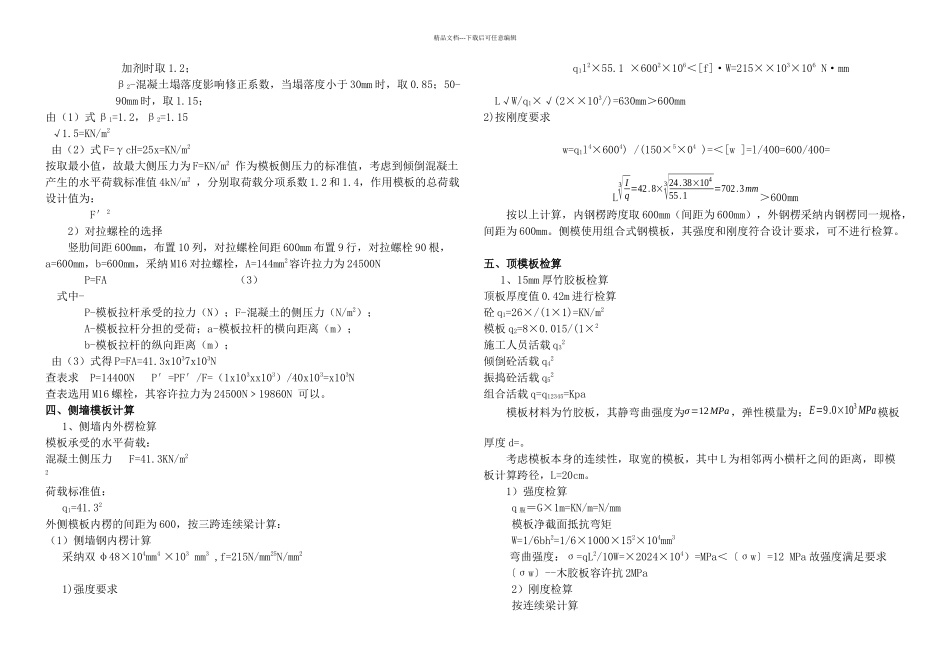

精品文档---下载后可任意编辑桥涵支架检算中国中铁编制：审核：批准：中铁七局集团有限公司 宁西二线 NX5 标项目部一分部2024 年 06 月一、工程概况1、本框架桥位于宁西二线 K445+354，×框架。与线路斜交 90 度。立面如下图2、各部结构尺寸：部位单位结构尺寸备注框架顶板cm85（厚）框架底板倒角cm40(宽)×40（高）框架顶板倒角cm150（宽）×50（高）侧墙cm100二、支架模板方案1、基础施工：基础模板采纳钢模板，采纳方木和钢管加固。2、框架施工：框架先施工底板，再施工边墙和顶板。框架侧墙采纳钢模板，用钢管及对拉筋加固，顶板用竹胶板、方木。侧墙第一层分配梁立放采纳双钢管 φ48 壁厚t=间距 60cm，模板接缝为 5×10cm 方木，第二层分配梁采纳双钢管 φ48 壁厚 t=间距60cm。拉筋为 Φ16 螺纹钢，外加双山形扣、双螺帽。顶板第一层分配梁为横桥向，为5×10cm 方木，间距 20cm；第二层受力梁顺桥方向，为 10×15cm 方木，间距 60cm。3、脚手架：框架内脚手架为满堂脚手架，脚手架立杆纵间距为 90cm 横向间距60cm，步距 90cm，顶部倒角处加两排立杆。脚手架下设扫地杆，离地 30cm，上设锁口杆，离顶 30cm，底部设底托，顶部设顶托，底托、顶托伸出长度不超过 20cm。底托、顶托总长度为 40cm，直径为 40mm。剪刀撑每 3 米一道，剪刀撑斜杆相接时，均采纳搭接，搭接长度不小于 1m，设置 2 个以上旋转扣件，扣件端头伸出杆长度为 10cm。三、混凝土最大侧压力的计算 外侧墙面采纳大块钢模板，尺寸 1500x1200mm，采纳塌落度为 180mm 的普通混凝土，混凝土的重力密度 γc=25KN/m3，浇注速度 v=1.5m/h，入模速度 T=300C。1、浇筑墙高为 H=m1）混凝土最大侧压力的计算：γct0β1β2v1/2 （1）F=γcH （2）式中 F―新浇注混凝土对模板的最大测出压力（KN/m2）；γc―混凝土的重力密度（KN/m3）;t0―新浇混凝土的初凝时间（h），可按实测确定。当缺乏试验资料时，可采纳 t0=200/(T+15)计算；T-混凝土的温度（0C）；v-混凝土的浇注速度（m/h）；H-混凝土侧压力计算位置至新浇注混凝土顶面的总高度（m）；β1-外加剂影响修正系数，不掺外加剂时取 1.0；掺具有缓凝作用的外精品文档---下载后可任意编辑加剂时取 1.2；β2-混凝土塌落度影响修正系数，当塌落度小于 30mm 时，取 0.85；50-90mm 时，取 1.15；由（1）式 β1=1.2，β2=1.15 √1.5=KN/m2由（2）式 F=γcH=25x=KN/m2按取最小值，故最...
