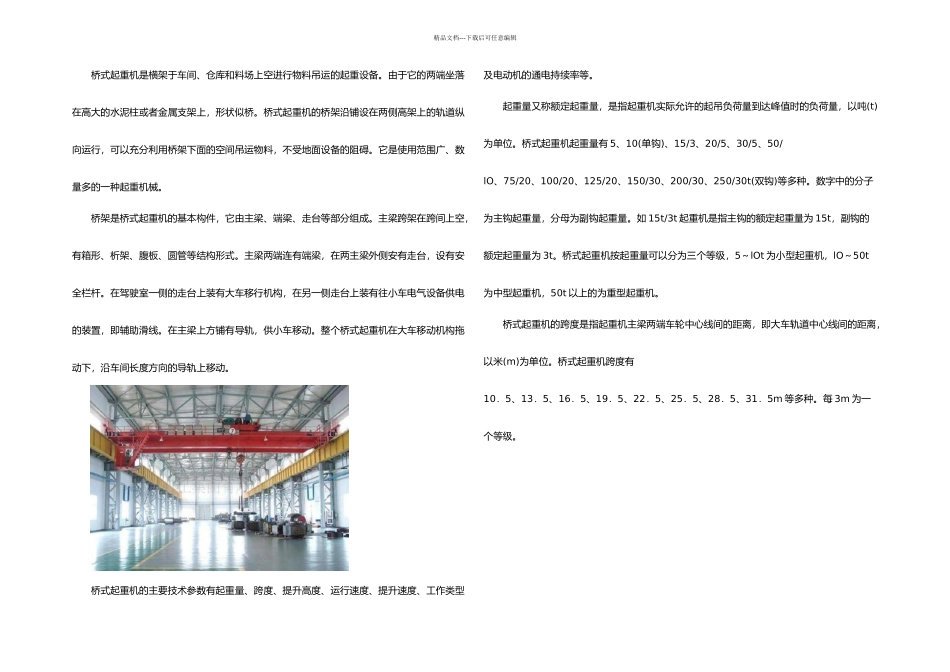

桥式起重机参数_第1页
1/2
桥式起重机参数_第2页
2/2
精品文档---下载后可任意编辑桥式起重机是横架于车间、仓库和料场上空进行物料吊运的起重设备。由于它的两端坐落在高大的水泥柱或者金属支架上,形状似桥。桥式起重机的桥架沿铺设在两侧高架上的轨道纵向运行,可以充分利用桥架下面的空间吊运物料,不受地面设备的阻碍。它是使用范围广、数量多的一种起重机械。桥架是桥式起重机的基本构件,它由主梁、端梁、走台等部分组成。主梁跨架在跨间上空,有箱形、析架、腹板、圆管等结构形式。主梁两端连有端梁,在两主梁外侧安有走台,设有安全栏杆。在驾驶室一侧的走台上装有大车移行机构,在另一侧走台上装有往小车电气设备供电的装置,即辅助滑线。在主梁上方铺有导轨,供小车移动。整个桥式起重机在大车移动机构拖动下,沿车间长度方向的导轨上移动。桥式起重机的主要技术参数有起重量、跨度、提升高度、运行速度、提升速度、工作类型及电动机的通电持续率等。起重量又称额定起重量,是指起重机实际允许的起吊负荷量到达峰值时的负荷量,以吨(t)为单位。桥式起重机起重量有 5、10(单钩)、15/3、20/5、30/5、50/lO、75/20、100/20、125/20、150/30、200/30、250/30t(双钩)等多种。数字中的分子为主钩起重量,分母为副钩起重量。如 15t/3t 起重机是指主钩的额定起重量为 15t,副钩的额定起重量为 3t。桥式起重机按起重量可以分为三个等级,5~lOt 为小型起重机,lO~50t为中型起重机,50t 以上的为重型起重机。桥式起重机的跨度是指起重机主梁两端车轮中心线间的距离,即大车轨道中心线间的距离,以米(m)为单位。桥式起重机跨度有10.5、13.5、16.5、19.5、22.5、25.5、28.5、31.5m 等多种。每 3m 为一个等级。精品文档---下载后可任意编辑起重机的吊具或抓取装置(如抓斗、电磁吸盘)的上极限位置与下极限位置之间的距离,称为起重机的提升高度,以米(m)为单位。起重机一般常用的提升高度有12、16、12/14、12/18、16/18、19/21、20/22、21/23、22/26、24/26m 等几种。其中分子为主钩提升高度,分母为副钩提升高度。运行速度是指大、小车移动机构在其拖动电动机以额定转速运行时所对应的速度,以米/分( m/min)为单位。小车运行速度一般为 40~60m/min,大车运行速度一般 100~135m/min。提升机构的电动机以额定转速使重物上升的速度,即提升速度。一般,提升速度不超过30m/min,依重物性质、重量、提升要求来决定。提升速度还有空钩速度,空钩速度可以缩短非生产时间,空钩速度可以...
