桥梁工程课程设计

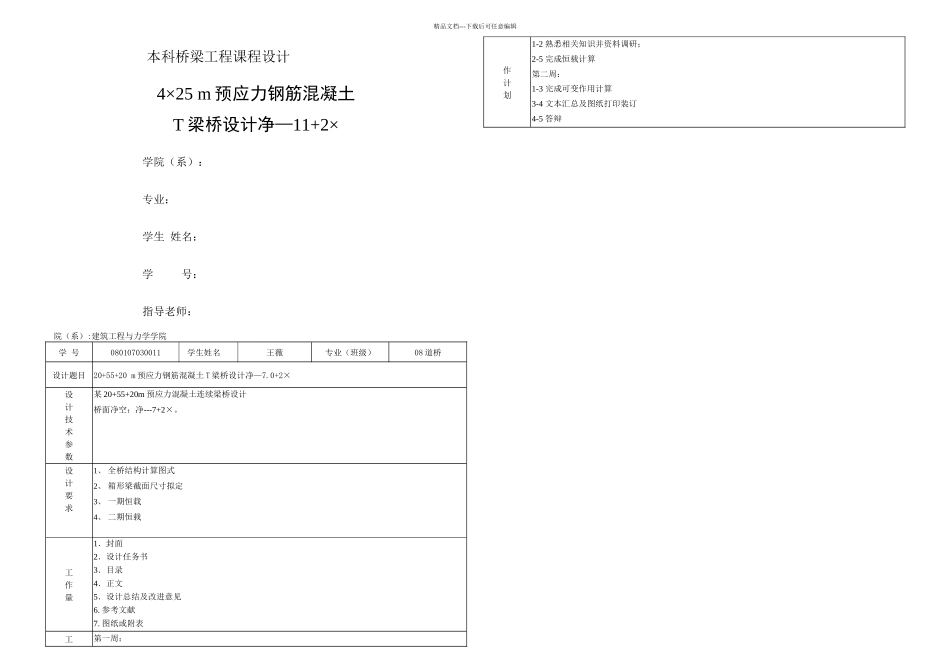

精品文档---下载后可任意编辑本科桥梁工程课程设计4×25 m 预应力钢筋混凝土T 梁桥设计净—11+2×学院（系）：专业：学生 姓名：学 号：指导老师：院（系）:建筑工程与力学学院 学 号080107030011学生姓名王薇专业（班级）08 道桥设计题目20+55+20 m 预应力钢筋混凝土 T 梁桥设计净—7.0+2×设计技术参数某 20+55+20m 预应力混凝土连续梁桥设计桥面净空：净---7+2×。设计要求1、 全桥结构计算图式2、 箱形梁截面尺寸拟定3、 一期恒载4、 二期恒载工作量1．封面2．设计任务书3．目录4．正文5．设计总结及改进意见6. 参考文献7. 图纸或附表工第一周：作计划1-2 熟悉相关知识并资料调研；2-5 完成恒载计算第二周：1-3 完成可变作用计算3-4 文本汇总及图纸打印装订4-5 答辩精品文档---下载后可任意编辑一设计资料 4二构造布置 3 截面布置 3 主梁间距与主梁片数 3 主梁跨中截面主要尺寸拟定 3 横截面沿跨长的变化 4 横隔梁的设置 5 三．主梁作用效应计算 5 永久作用效应计算 5 永久作用集度 5 永久作用计算 5 可变作用效应计算 6 冲击系数和车道折减系数 6 计算主梁的荷载横向分布系数 6 3.2.3 计算可变作用效应 8 主梁作用效应组合 11 四 . 参考文献 11 精品文档---下载后可任意编辑一 设计资料1.桥梁类型: 预应力混凝土连续梁桥2.桥梁跨径:20+55+20m，主跨：标准跨径:;主梁全长:;计算跨径:3.桥面净空：净—+×2=4.设计荷载:公路-Ⅰ 级，根据《公路桥涵设计通用法律规范》：均布荷载标准值为 qk=10.5 kN/m；集中荷载取 Pk=360 kN。计算剪力效应时，上述集中荷载标准值应乘以 1.2 的系数。人群载荷标准值为 3.0 kN/m2 。每侧人行柱防撞栏重力作用分别为 1.52 kN/m 和 4.99 kN/m二 构造布置主梁间距与主梁片数主梁间距通常应随梁高与跨径的增大而加宽为经济。同时加宽翼板对提高主梁截面效率指标很有效，故在许可条件下应适当加宽 T 梁翼板。上翼缘宽度一般为～2.4m 或更宽。本设计拟取翼板宽为 2250mm（考虑桥面宽度）。由于宽度较大，为保证桥梁的整体受力性能，桥面板采纳现浇混凝土刚性接头，因此主梁的工作截面有两种：预施应力、运输、吊装阶段的小截面（b=1550 mm）和运营阶段的大截面（b=2250 mm），净-7.0 m+2×1.0 m 的桥宽选用四片主梁，如图 2.1 所示。图 2.1 结构尺寸图（尺寸单位：mm）主梁跨中截面主要尺寸拟定(1) 主梁高度预应力简支梁...
