桥梁支架搭设安全专项施工方案专家论证

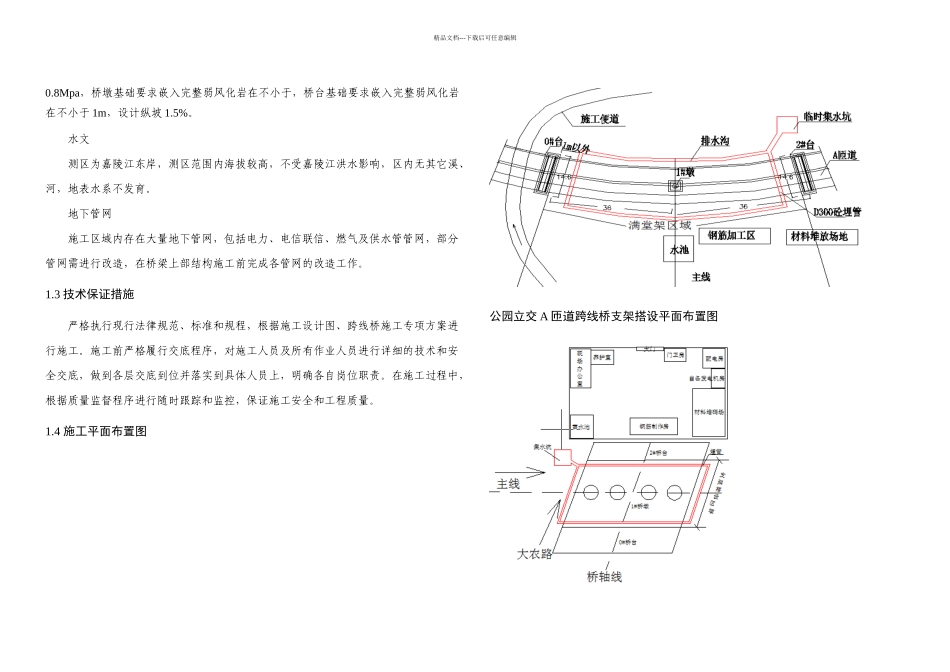

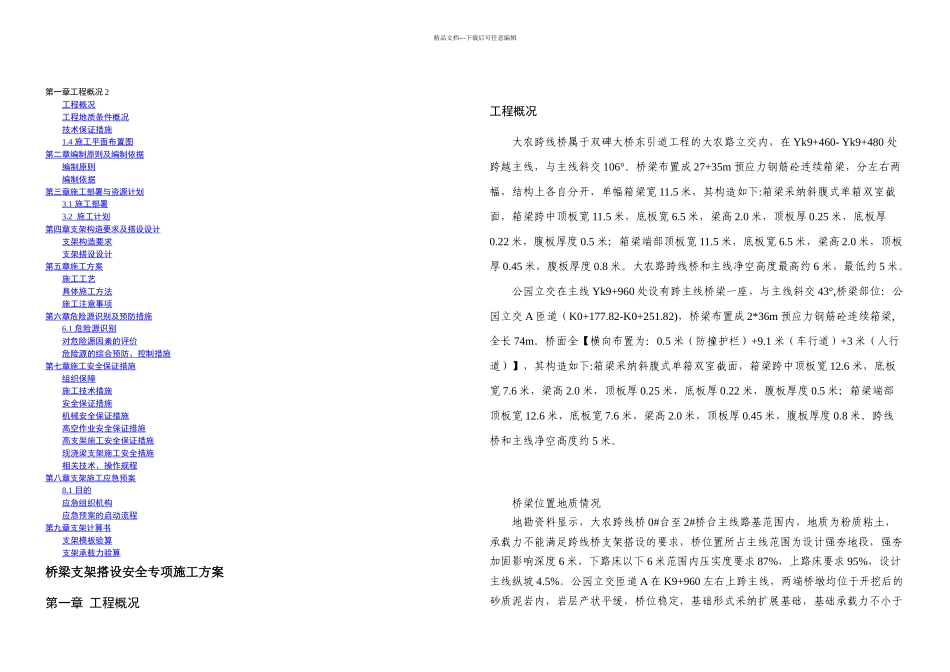

精品文档---下载后可任意编辑第一章工程概况 2工程概况 工程地质条件概况 技术保证措施 1.4 施工平面布置图 第二章编制原则及编制依据 编制原则 编制依据 第三章施工部署与资源计划 3.1 施工部署 3.2 施工计划 第四章支架构造要求及搭设设计 支架构造要求 支架搭设设计 第五章施工方案 施工工艺 具体施工方法 施工注意事项 第六章危险源识别及预防措施 6.1 危险源识别 对危险源因素的评价 危险源的综合预防、控制措施 第七章施工安全保证措施 组织保障 施工技术措施 安全保证措施 机械安全保证措施 高空作业安全保证措施 高支架施工安全保证措施 现浇梁支架施工安全措施 相关技术、操作规程 第八章支架施工应急预案 8.1 目的 应急组织机构 应急预案的启动流程 第九章支架计算书 支架模板验算 支架承载力验算 桥梁支架搭设安全专项施工方案第一章 工程概况工程概况大农跨线桥属于双碑大桥东引道工程的大农路立交内，在 Yk9+460- Yk9+480 处跨越主线，与主线斜交 106°。桥梁布置成 27+35m 预应力钢筋砼连续箱梁，分左右两幅，结构上各自分开，单幅箱梁宽 11.5 米，其构造如下:箱梁采纳斜腹式单箱双室截面，箱梁跨中顶板宽 11.5 米，底板宽 6.5 米，梁高 2.0 米，顶板厚 0.25 米，底板厚0.22 米，腹板厚度 0.5 米；箱梁端部顶板宽 11.5 米，底板宽 6.5 米，梁高 2.0 米，顶板厚 0.45 米，腹板厚度 0.8 米。大农路跨线桥和主线净空高度最高约 6 米，最低约 5 米。公园立交在主线 Yk9+960 处设有跨主线桥梁一座，与主线斜交 43°,桥梁部位：公园立交 A 匝道（K0+177.82-K0+251.82)，桥梁布置成 2*36m 预应力钢筋砼连续箱梁,全长 74m。桥面全【横向布置为：0.5 米（防撞护栏）+9.1 米（车行道）+3 米（人行道）】，其构造如下:箱梁采纳斜腹式单箱双室截面，箱梁跨中顶板宽 12.6 米，底板宽 7.6 米，梁高 2.0 米，顶板厚 0.25 米，底板厚 0.22 米，腹板厚度 0.5 米；箱梁端部顶板宽 12.6 米，底板宽 7.6 米，梁高 2.0 米，顶板厚 0.45 米，腹板厚度 0.8 米。跨线桥和主线净空高度约 5 米。桥梁位置地质情况地勘资料显示，大农跨线桥 0#台至 2#桥台主线路基范围内，地质为粉质粘土，承载力不能满足跨线桥支架搭设的要求，桥位置所占主线范围为设计强夯地段，强夯加固影响深度 6 米，下路床以下 6 米范围内压实度要求 87%，上路...
