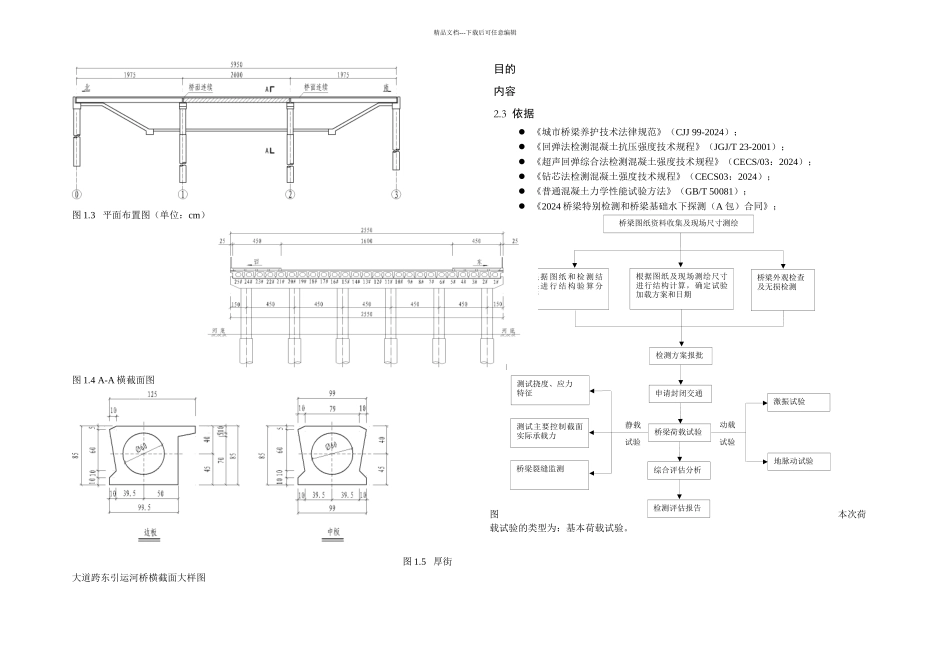

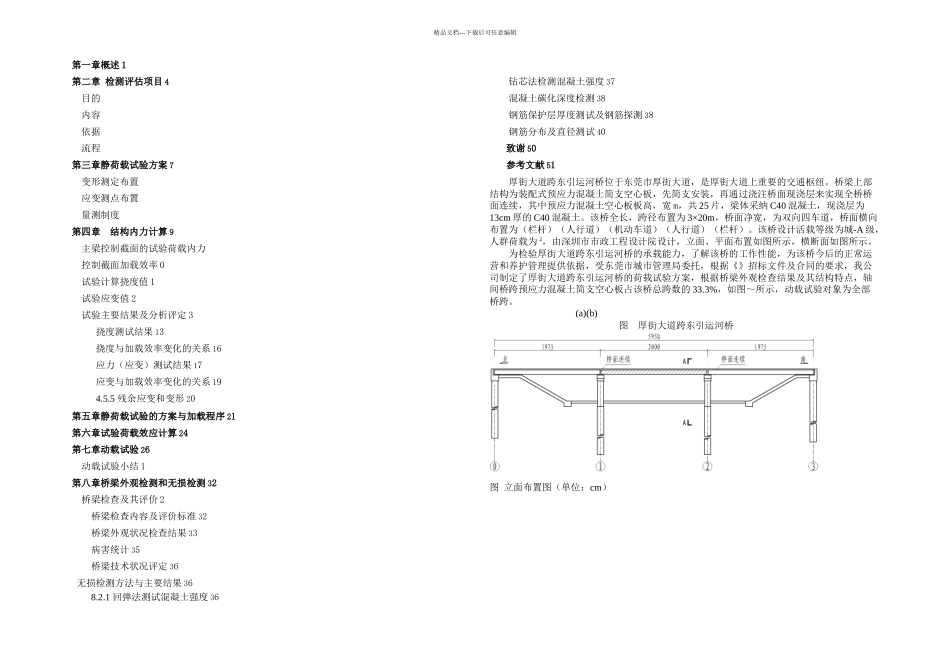

陕西铁路工程职业技术学院毕业设计成绩评定表姓 名王翠班 级材料 3132学 号 13设计题目厚街大道跨东引运河桥梁检测方案成 绩设计评分答辩评分总成绩评语： 指导老师：年 月 日 注：毕业设计总成绩中，设计评分占 60%，答辩评分占 40%。摘 要详细介绍了厚街大道跨东引运河桥检测技术及其基本检测内容;对桥梁的静载试验和动载试验进行了描述,还给出了建议和结论，为推动桥梁检测技术的进展打下基础。关键词: 桥梁检测;荷载试验;静载试验;动载试验精品文档---下载后可任意编辑第一章概述 1第二章 检测评估项目 4目的内容依据流程第三章静荷载试验方案 7变形测定布置应变测点布置量测制度第四章 结构内力计算 9主梁控制截面的试验荷载内力控制截面加载效率 0试验计算挠度值 1试验应变值 2试验主要结果及分析评定 3挠度测试结果 13挠度与加载效率变化的关系 16应力（应变）测试结果 17应变与加载效率变化的关系 194.5.5 残余应变和变形 20第五章静荷载试验的方案与加载程序 21第六章试验荷载效应计算 24第七章动载试验 26动载试验小结 1第八章桥梁外观检测和无损检测 32桥梁检查及其评价 2桥梁检查内容及评价标准 32桥梁外观状况检查结果 33病害统计 35桥梁技术状况评定 36无损检测方法与主要结果 368.2.1 回弹法测试混凝土强度 36钻芯法检测混凝土强度 37混凝土碳化深度检测 38钢筋保护层厚度测试及钢筋探测 38钢筋分布及直径测试 40致谢 50参考文献 51厚街大道跨东引运河桥位于东莞市厚街大道，是厚街大道上重要的交通枢纽。桥梁上部结构为装配式预应力混凝土简支空心板，先简支安装，再通过浇注桥面现浇层来实现全桥桥面连续，其中预应力混凝土空心板板高，宽 m，共 25 片，梁体采纳 C40 混凝土，现浇层为13cm 厚的 C40 混凝土。该桥全长，跨径布置为 3×20m，桥面净宽，为双向四车道，桥面横向布置为（栏杆）（人行道）（机动车道）（人行道）（栏杆）。该桥设计活载等级为城-A 级，人群荷载为 2，由深圳市市政工程设计院设计，立面、平面布置如图所示，横断面如图所示。为检验厚街大道跨东引运河桥的承载能力，了解该桥的工作性能，为该桥今后的正常运营和养护管理提供依据，受东莞市城市管理局委托，根据《》招标文件及合同的要求，我公司制定了厚街大道跨东引运河桥的荷载试验方案，根据桥梁外观检查结果及其结构特点，轴间桥跨预应力混凝土简支空心板占该桥总跨数的 33.3%，如图...
