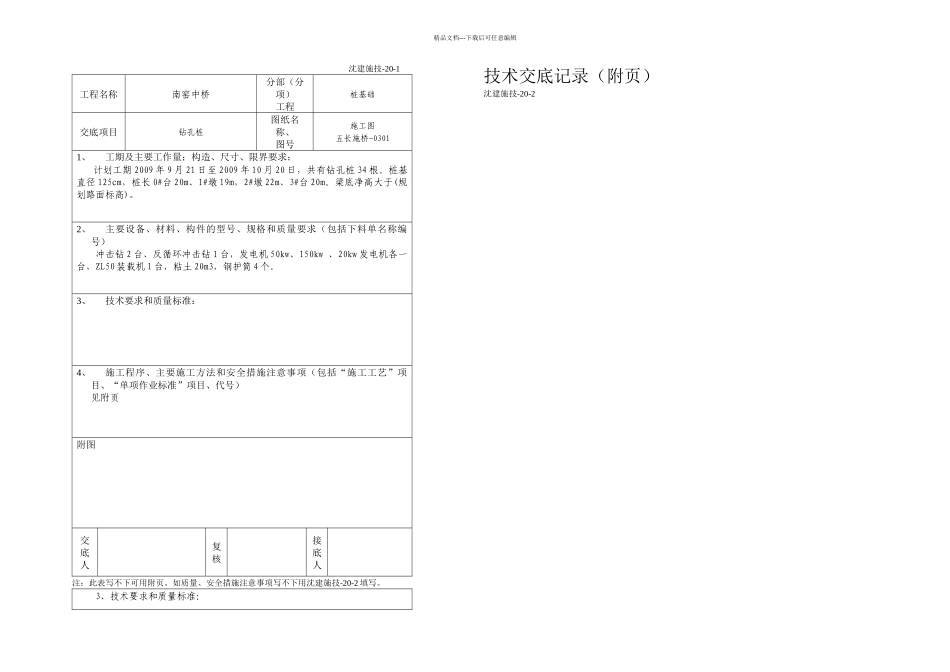

精品文档---下载后可任意编辑沈建施技-20-1工程名称南窑中桥分部（分项）工程桩基础交底项目钻孔桩图纸名称、图号施工图五长施桥-03011、工期及主要工作量；构造、尺寸、限界要求：计划工期 2009 年 9 月 21 日至 2009 年 10 月 20 日，共有钻孔桩 34 根。桩基直径 125cm，桩长 0#台 20m、1#墩 19m，2#墩 22m、3#台 20m。梁底净高大于(规划路面标高)。2、主要设备、材料、构件的型号、规格和质量要求（包括下料单名称编号）冲击钻 2 台、反循环冲击钻 1 台，发电机 50kw、150kw 、20kw 发电机各一台，ZL50 装载机 1 台，粘土 20m3，钢护筒 4 个。3、技术要求和质量标准：4、施工程序、主要施工方法和安全措施注意事项（包括“施工工艺”项目、“单项作业标准”项目、代号）见附页附图交底人复核接底人注：此表写不下可用附页。如质量、安全措施注意事项写不下用沈建施技-20-2 填写。技术交底记录（附页）沈建施技-20-23、技术要求和质量标准：精品文档---下载后可任意编辑A．护筒壁厚根据埋深确定，一般 4-12mm；使用冲击钻时护筒直径应大于钻头直径 40cm；护筒顶宜高出施工水位 2m，并高出地面；护筒埋入深度粘性土、粉土不小于 1m，砂类土不小于 2m；表层土松软时，将护筒埋置在较硬密实的土层至少；护筒周围应回填粘土分层夯实；水中筑岛护筒埋入河床下 1m;护筒顶面中心与设计桩位偏差不大于 5cm。B.在砂类土、碎（卵）石类土或粘土夹层中钻孔时，应制备泥浆护壁。泥浆指标比重：冲击钻入孔泥浆比重 1.1-1.3，冲击钻机实心钻头，孔底泥浆比重不宜大于粘土、粉土 1.3，大漂石层、卵石层 1.4，岩石 1.2。反循环旋转钻机入孔泥浆比重为 1.05-1.15。粘度：一般地层 16-22s，松散地层 19-28s。含砂率：不大于 4%。胶体率：不小于 95%。PH 值：大于 6.5。C．钻孔时孔内水位应高于护筒底脚以上或地下水位以上-2m，钻孔时孔位偏差不大于 10cm。为防止冲击钻钻孔振动影响邻孔已浇筑混凝土强度，应待邻孔混凝土强度达到 2.5Mpa 后方可施钻。当孔深度达到设计要求时，对孔深、孔径、孔位、和孔形进行检查，检查采纳笼式测孔器，满足设计要求后方可进行下一步工作。D 抽渣法清孔适用于冲击钻或冲抓钻机钻孔，吸泥法用于土质密实不易塌孔的冲击钻机钻孔。清孔应符合下列标准：孔内排出泥浆手摸无 2-3mm 颗粒；泥浆比重不大于 1.1;沉渣厚度符合设计要求，设计无要求时，柱桩不大于 10cm，摩擦桩...
