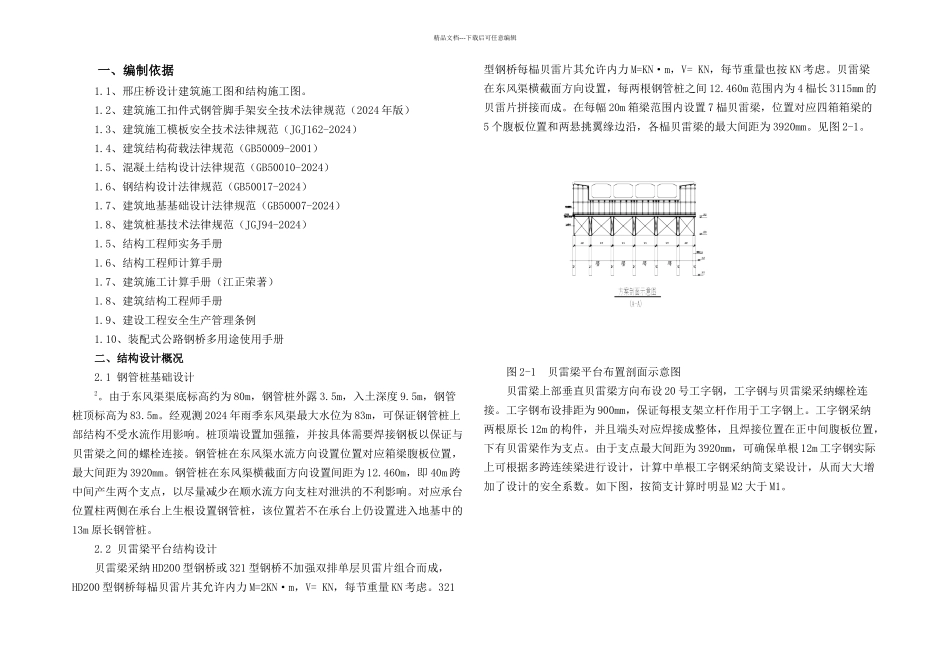

精品文档---下载后可任意编辑一、编制依据1.1、邢庄桥设计建筑施工图和结构施工图。1.2、建筑施工扣件式钢管脚手架安全技术法律规范（2024 年版）1.3、建筑施工模板安全技术法律规范（JGJ162-2024）1.4、建筑结构荷载法律规范（GB50009-2001）1.5、混凝土结构设计法律规范（GB50010-2024）1.6、钢结构设计法律规范（GB50017-2024）1.7、建筑地基基础设计法律规范（GB50007-2024）1.8、建筑桩基技术法律规范（JGJ94-2024）1.5、结构工程师实务手册1.6、结构工程师计算手册1.7、建筑施工计算手册（江正荣著）1.8、建筑结构工程师手册1.9、建设工程安全生产管理条例1.10、装配式公路钢桥多用途使用手册二、结构设计概况2.1 钢管桩基础设计2。由于东风渠渠底标高约为 80m，钢管桩外露 3.5m，入土深度 9.5m，钢管桩顶标高为 83.5m。经观测 2024 年雨季东风渠最大水位为 83m，可保证钢管桩上部结构不受水流作用影响。桩顶端设置加强箍，并按具体需要焊接钢板以保证与贝雷梁之间的螺栓连接。钢管桩在东风渠水流方向设置位置对应箱梁腹板位置，最大间距为 3920mm。钢管桩在东风渠横截面方向设置间距为 12.460m，即 40m 跨中间产生两个支点，以尽量减少在顺水流方向支柱对泄洪的不利影响。对应承台位置柱两侧在承台上生根设置钢管桩，该位置若不在承台上仍设置进入地基中的13m 原长钢管桩。2.2 贝雷梁平台结构设计贝雷梁采纳 HD200 型钢桥或 321 型钢桥不加强双排单层贝雷片组合而成，HD200 型钢桥每榀贝雷片其允许内力 M=2KN·m，V= KN，每节重量 KN 考虑。321型钢桥每榀贝雷片其允许内力 M=KN·m，V= KN，每节重量也按 KN 考虑。贝雷梁在东风渠横截面方向设置，每两根钢管桩之间 12.460m 范围内为 4 榀长 3115mm 的贝雷片拼接而成。在每幅 20m 箱梁范围内设置 7 榀贝雷梁，位置对应四箱箱梁的5 个腹板位置和两悬挑翼缘边沿，各榀贝雷梁的最大间距为 3920mm。见图 2-1。图 2-1 贝雷梁平台布置剖面示意图贝雷梁上部垂直贝雷梁方向布设 20 号工字钢，工字钢与贝雷梁采纳螺栓连接。工字钢布设排距为 900mm，保证每根支架立杆作用于工字钢上。工字钢采纳两根原长 12m 的构件，并且端头对应焊接成整体，且焊接位置在正中间腹板位置，下有贝雷梁作为支点。由于支点最大间距为 3920mm，可确保单根 12m 工字钢实际上可根据多跨连续梁进行设计，计算中单根工字钢采纳简支梁设计，从而大大增加了设计的安全系数。...
