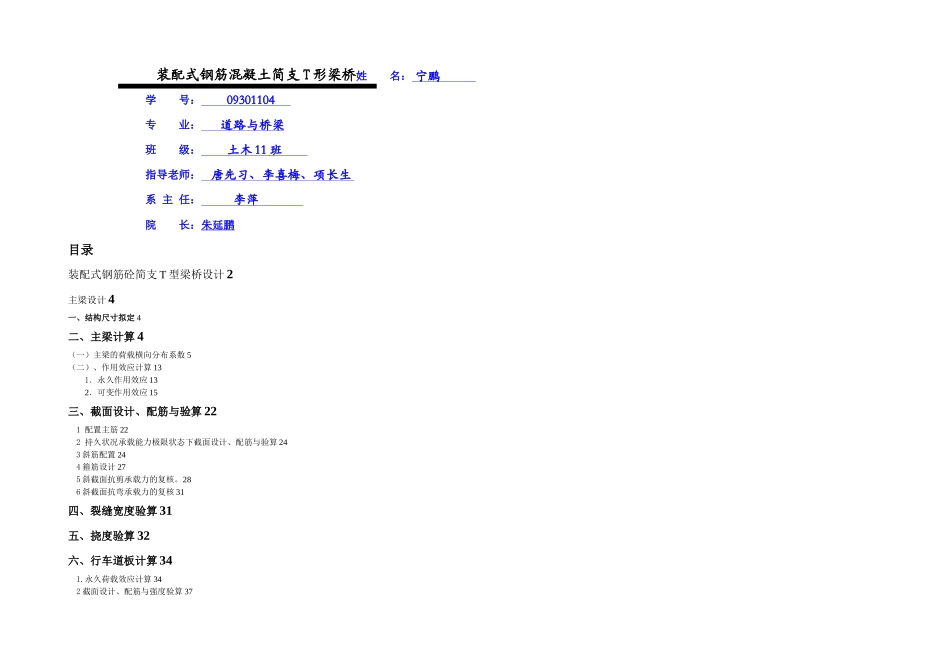

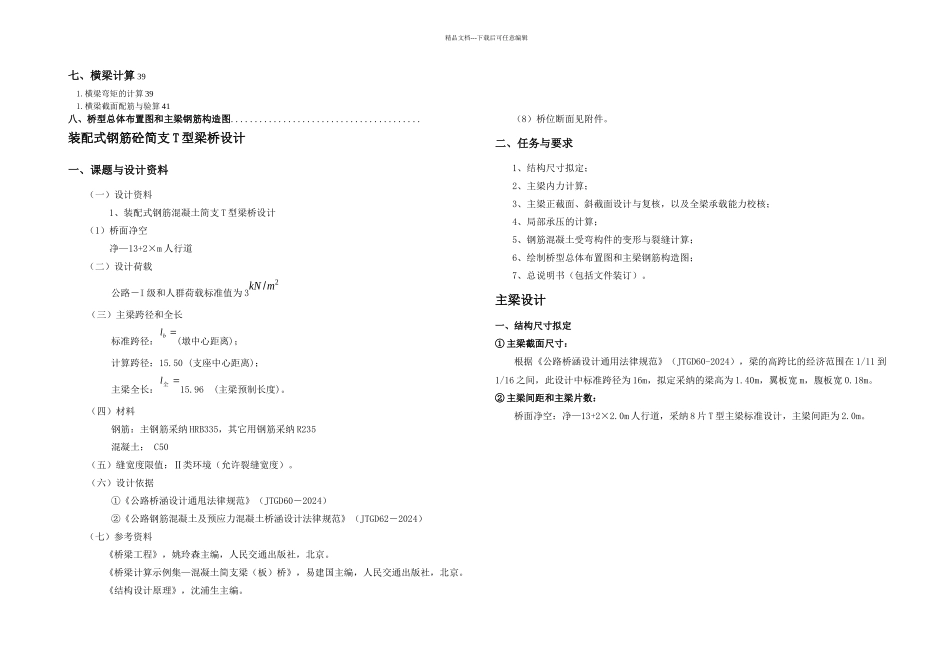

装配式钢筋混凝土简支 T 形梁桥姓 名： 宁鹏 学 号： 09301104 专 业： 道路与桥梁班 级： 土木 11 班 指导老师： 唐先习、李喜梅、项长生 系 主 任： 李萍 院 长：朱延鹏目录装配式钢筋砼简支 T 型梁桥设计 2主梁设计 4一、结构尺寸拟定 4二、主梁计算 4（一）主梁的荷载横向分布系数 5（二）、作用效应计算 131．永久作用效应 132．可变作用效应 15三、截面设计、配筋与验算 221 配置主筋 222 持久状况承载能力极限状态下截面设计、配筋与验算 243 斜筋配置 244 箍筋设计 275 斜截面抗剪承载力的复核。286 斜截面抗弯承载力的复核 31四、裂缝宽度验算 31五、挠度验算 32六、行车道板计算 341.永久荷载效应计算 342 截面设计、配筋与强度验算 37精品文档---下载后可任意编辑七、横梁计算 391.横梁弯矩的计算 391.横梁截面配筋与验算 41八、桥型总体布置图和主梁钢筋构造图........................................装配式钢筋砼简支 T 型梁桥设计一、课题与设计资料（一）设计资料1、装配式钢筋混凝土简支 T 型梁桥设计（1）桥面净空 净—13+2×m 人行道（二）设计荷载 公路－I 级和人群荷载标准值为 3kN /m2（三）主梁跨径和全长标准跨径：(墩中心距离)；计算跨径：15.50 (支座中心距离)；主梁全长：15.96 (主梁预制长度)。（四）材料钢筋：主钢筋采纳 HRB335，其它用钢筋采纳 R235混凝土： C50（五）缝宽度限值：Ⅱ类环境（允许裂缝宽度）。（六）设计依据①《公路桥涵设计通甩法律规范》（JTGD60－2024）②《公路钢筋混凝土及预应力混凝土桥涵设计法律规范》（JTGD62－2024）（七）参考资料 《桥梁工程》，姚玲森主编，人民交通出版社，北京。 《桥梁计算示例集—混凝土简支梁（板）桥》，易建国主编，人民交通出版社，北京。 《结构设计原理》，沈浦生主编。（8）桥位断面见附件。二、任务与要求1、结构尺寸拟定；2、主梁内力计算；3、主梁正截面、斜截面设计与复核，以及全梁承载能力校核；4、局部承压的计算；5、钢筋混凝土受弯构件的变形与裂缝计算；6、绘制桥型总体布置图和主梁钢筋构造图；7、总说明书（包括文件装订）。主梁设计一、结构尺寸拟定① 主梁截面尺寸：根据《公路桥涵设计通用法律规范》（JTGD60-2024），梁的高跨比的经济范围在 1/11 到1/16 之间，此设计中标准跨径为 16m，拟定采纳的梁高为 1.40m，翼板宽 m，腹板宽 0.18m。 ② 主梁间...
