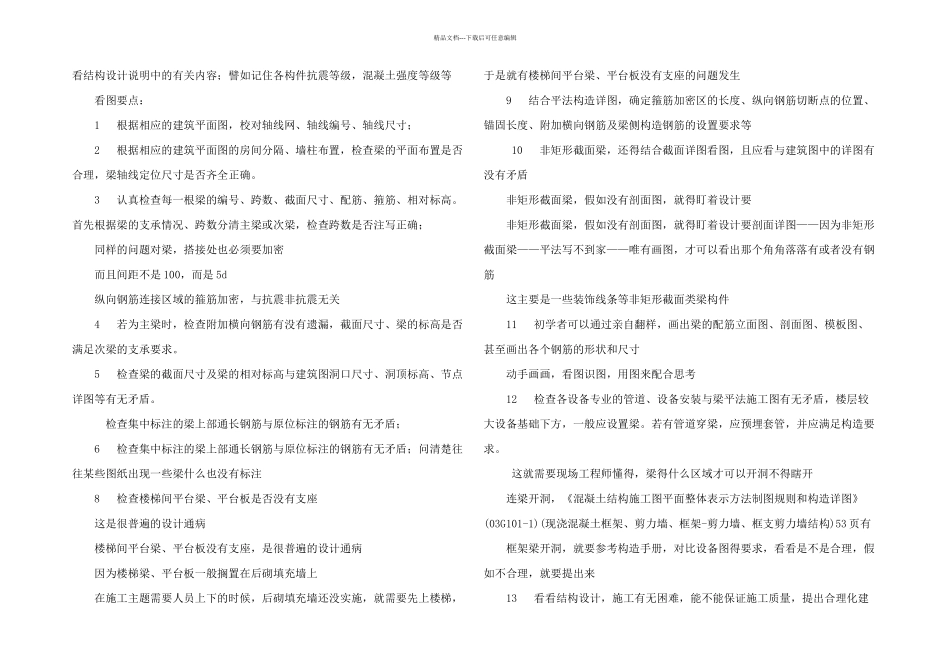

精品文档---下载后可任意编辑看结构设计说明中的有关内容；譬如记住各构件抗震等级，混凝土强度等级等 看图要点： 1 根据相应的建筑平面图，校对轴线网、轴线编号、轴线尺寸； 2 根据相应的建筑平面图的房间分隔、墙柱布置，检查梁的平面布置是否合理，梁轴线定位尺寸是否齐全正确。 3 认真检查每一根梁的编号、跨数、截面尺寸、配筋、箍筋、相对标高。首先根据梁的支承情况、跨数分清主梁或次梁，检查跨数是否注写正确； 同样的问题对梁，搭接处也必须要加密 而且间距不是 100，而是 5d 纵向钢筋连接区域的箍筋加密，与抗震非抗震无关 4 若为主梁时，检查附加横向钢筋有没有遗漏，截面尺寸、梁的标高是否满足次梁的支承要求。 5 检查梁的截面尺寸及梁的相对标高与建筑图洞口尺寸、洞顶标高、节点详图等有无矛盾。 检查集中标注的梁上部通长钢筋与原位标注的钢筋有无矛盾； 6 检查集中标注的梁上部通长钢筋与原位标注的钢筋有无矛盾；问清楚往往某些图纸出现一些梁什么也没有标注 8 检查楼梯间平台梁、平台板是否没有支座 这是很普遍的设计通病 楼梯间平台梁、平台板没有支座，是很普遍的设计通病 因为楼梯梁、平台板一般搁置在后砌填充墙上 在施工主题需要人员上下的时候，后砌填充墙还没实施，就需要先上楼梯，于是就有楼梯间平台梁、平台板没有支座的问题发生 9 结合平法构造详图，确定箍筋加密区的长度、纵向钢筋切断点的位置、锚固长度、附加横向钢筋及梁侧构造钢筋的设置要求等 10 非矩形截面梁，还得结合截面详图看图，且应看与建筑图中的详图有没有矛盾 非矩形截面梁，假如没有剖面图，就得盯着设计要 非矩形截面梁，假如没有剖面图，就得盯着设计要剖面详图——因为非矩形截面梁——平法写不到家——唯有画图，才可以看出那个角角落落有或者没有钢筋 这主要是一些装饰线条等非矩形截面类梁构件 11 初学者可以通过亲自翻样，画出梁的配筋立面图、剖面图、模板图、甚至画出各个钢筋的形状和尺寸 动手画画，看图识图，用图来配合思考 12 检查各设备专业的管道、设备安装与梁平法施工图有无矛盾，楼层较大设备基础下方，一般应设置梁。若有管道穿梁，应预埋套管，并应满足构造要求。 这就需要现场工程师懂得，梁得什么区域才可以开洞不得瞎开 连梁开洞，《混凝土结构施工图平面整体表示方法制图规则和构造详图》(03G101-1)(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构)53 页有 框架梁开洞...
