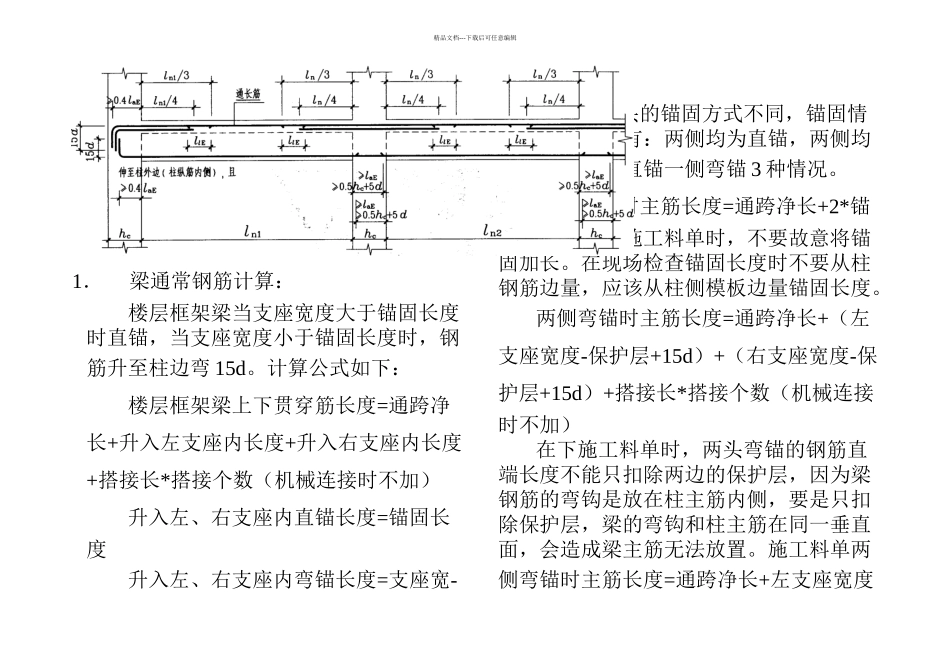

梁板钢筋算量方法_第1页
1/14
梁板钢筋算量方法_第2页
2/14
梁板钢筋算量方法_第3页
3/14
精品文档---下载后可任意编辑1.梁通常钢筋计算:楼层框架梁当支座宽度大于锚固长度时直锚,当支座宽度小于锚固长度时,钢筋升至柱边弯 15d。计算公式如下:楼层框架梁上下贯穿筋长度=通跨净长+升入左支座内长度+升入右支座内长度+搭接长*搭接个数(机械连接时不加)升入左、右支座内直锚长度=锚固长度升入左、右支座内弯锚长度=支座宽-保护层+15d梁钢筋端头的锚固方式不同,锚固情况推断后一般有:两侧均为直锚,两侧均为弯锚,一侧直锚一侧弯锚 3 种情况。两侧直锚时主筋长度=通跨净长+2*锚固长度。在下施工料单时,不要故意将锚固加长。在现场检查锚固长度时不要从柱钢筋边量,应该从柱侧模板边量锚固长度。两侧弯锚时主筋长度=通跨净长+(左支座宽度-保护层+15d)+(右支座宽度-保护层+15d)+搭接长*搭接个数(机械连接时不加)在下施工料单时,两头弯锚的钢筋直端长度不能只扣除两边的保护层,因为梁钢筋的弯钩是放在柱主筋内侧,要是只扣除保护层,梁的弯钩和柱主筋在同一垂直面,会造成梁主筋无法放置。施工料单两侧弯锚时主筋长度=通跨净长+左支座宽度精品文档---下载后可任意编辑+右支座宽度-15cm +2*15d+搭接长*搭接个数(机械连接时不加)。一侧直锚一侧弯锚主筋长度=通跨净长+(弯锚一边支座宽度-保护层+15d)+锚固长度+搭接长*搭接个数(机械连接时不加)。下施工料单时,主筋采纳搭接,要考虑钢筋的位置,在允许搭接区域搭接。2.梁支座负筋计算:1).端支座负筋长度计算直锚时第一排负筋长度=梁净跨/3+锚固长度直锚时第二排负筋长度=梁净跨/4+锚固长度弯锚时第一排负筋长度=梁净跨/3+支座宽-保护层+15d弯锚时第二排负筋长度=梁净跨/4+支座宽-保护层+15d2).中间支座负筋长度计算中间支座按两边较大的净跨长度计算负筋长度第一排负筋长度=梁较大净跨/3*2+中间支座宽度第二排负筋长度=梁较大净跨/4*2+中间支座宽度3.架立筋架立筋的根数=箍筋的肢数-上部通常筋的根数。架立筋与本跨两端支座负筋的搭接长度为 150mm。架立筋长度=梁净跨-两侧负筋升出长度+2*1504.梁侧面构造筋和拉筋精品文档---下载后可任意编辑当 hw≥450 时,在梁的侧面应沿高度配置纵向构造钢筋,纵向构造钢筋间距≤200。1).hw=梁高-板厚,上翻梁时 hw=梁高-上翻高度-板厚。构造钢筋的搭接、锚固长度为 15d。构造钢筋一侧根数=hw/200-1(向上取整)。从构造钢筋示意图可以看出,钢筋从板底或梁底起步为一个间距,且起步距离是从梁主筋开始计算。施工时计算...
