梁板钢筋绑扎施工工艺

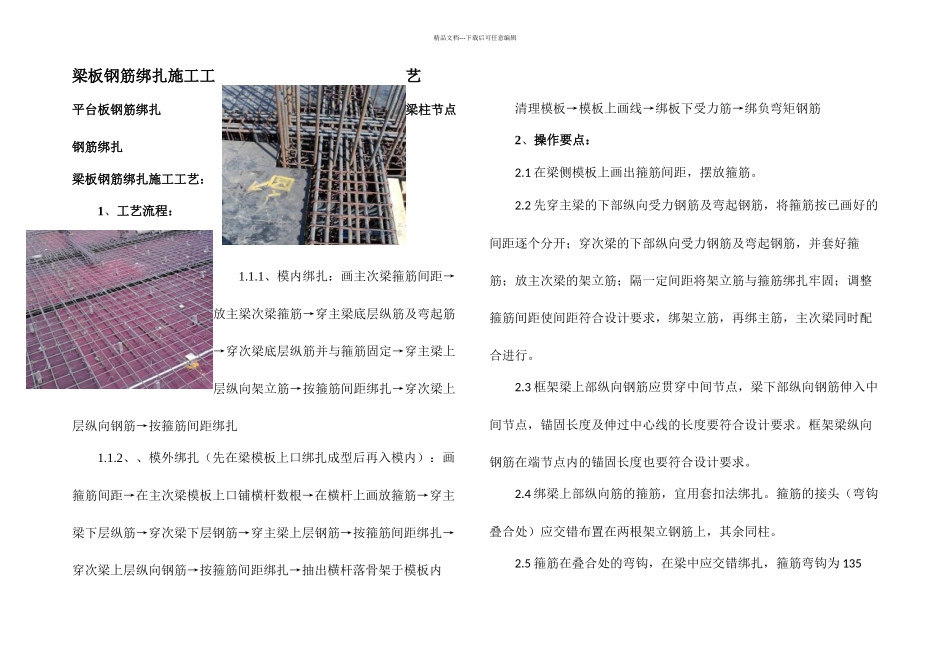

梁板钢筋绑扎施工工艺_第1页
1/3

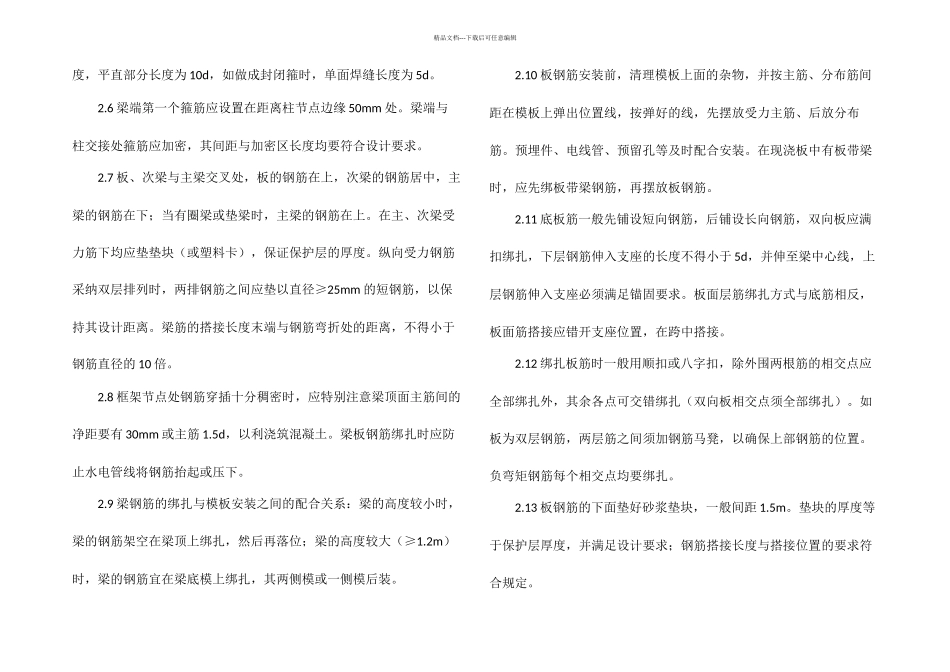

梁板钢筋绑扎施工工艺_第2页
2/3

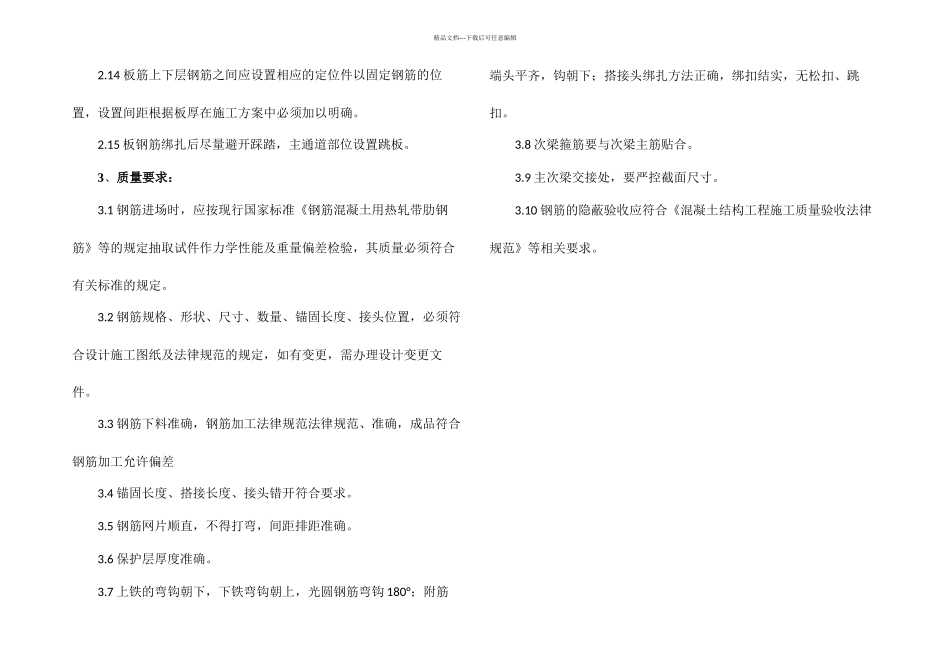

梁板钢筋绑扎施工工艺_第3页
3/3
精品文档---下载后可任意编辑梁板钢筋绑扎施工工艺平台板钢筋绑扎 梁柱节点钢筋绑扎梁板钢筋绑扎施工工艺:1、工艺流程:1.1.1、模内绑扎:画主次梁箍筋间距→放主梁次梁箍筋→穿主梁底层纵筋及弯起筋→穿次梁底层纵筋并与箍筋固定→穿主梁上层纵向架立筋→按箍筋间距绑扎→穿次梁上层纵向钢筋→按箍筋间距绑扎1.1.2、、模外绑扎(先在梁模板上口绑扎成型后再入模内):画箍筋间距→在主次梁模板上口铺横杆数根→在横杆上画放箍筋→穿主梁下层纵筋→穿次梁下层钢筋→穿主梁上层钢筋→按箍筋间距绑扎→穿次梁上层纵向钢筋→按箍筋间距绑扎→抽出横杆落骨架于模板内清理模板→模板上画线→绑板下受力筋→绑负弯矩钢筋2、操作要点:2.1 在梁侧模板上画出箍筋间距,摆放箍筋。2.2 先穿主梁的下部纵向受力钢筋及弯起钢筋,将箍筋按已画好的间距逐个分开;穿次梁的下部纵向受力钢筋及弯起钢筋,并套好箍筋;放主次梁的架立筋;隔一定间距将架立筋与箍筋绑扎牢固;调整箍筋间距使间距符合设计要求,绑架立筋,再绑主筋,主次梁同时配合进行。2.3 框架梁上部纵向钢筋应贯穿中间节点,梁下部纵向钢筋伸入中间节点,锚固长度及伸过中心线的长度要符合设计要求。框架梁纵向钢筋在端节点内的锚固长度也要符合设计要求。2.4 绑梁上部纵向筋的箍筋,宜用套扣法绑扎。箍筋的接头(弯钩叠合处)应交错布置在两根架立钢筋上,其余同柱。2.5 箍筋在叠合处的弯钩,在梁中应交错绑扎,箍筋弯钩为 135精品文档---下载后可任意编辑度,平直部分长度为 10d,如做成封闭箍时,单面焊缝长度为 5d。2.6 梁端第一个箍筋应设置在距离柱节点边缘 50mm 处。梁端与柱交接处箍筋应加密,其间距与加密区长度均要符合设计要求。2.7 板、次梁与主梁交叉处,板的钢筋在上,次梁的钢筋居中,主梁的钢筋在下;当有圈梁或垫梁时,主梁的钢筋在上。在主、次梁受力筋下均应垫垫块(或塑料卡),保证保护层的厚度。纵向受力钢筋采纳双层排列时,两排钢筋之间应垫以直径≥25mm 的短钢筋,以保持其设计距离。梁筋的搭接长度末端与钢筋弯折处的距离,不得小于钢筋直径的 10 倍。2.8 框架节点处钢筋穿插十分稠密时,应特别注意梁顶面主筋间的净距要有 30mm 或主筋 1.5d,以利浇筑混凝土。梁板钢筋绑扎时应防止水电管线将钢筋抬起或压下。2.9 梁钢筋的绑扎与模板安装之间的配合关系:梁的高度较小时,梁的钢筋架空在梁顶上绑扎,然后再落位;梁的高度较大(≥1.2m)时,梁的钢...
