梯形钢屋架施工方案

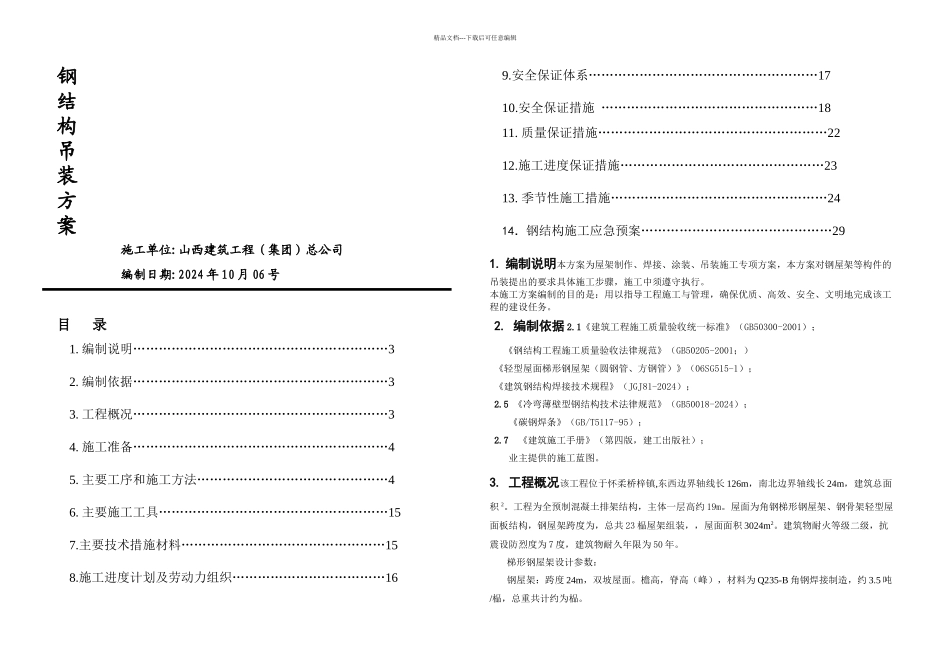

精品文档---下载后可任意编辑钢结构吊装方案施工单位:山西建筑工程（集团）总公司编制日期:2024 年 10 月 06 号目 录1. 编制说明……………………………………………………32. 编制依据……………………………………………………33. 工程概况……………………………………………………34. 施工准备……………………………………………………45. 主要工序和施工方法………………………………………46. 主要施工工具………………………………………………157.主要技术措施材料…………………………………………158.施工进度计划及劳动力组织………………………………169.安全保证体系………………………………………………1710.安全保证措施 ……………………………………………1811. 质量保证措施………………………………………………2212.施工进度保证措施…………………………………………2313. 季节性施工措施……………………………………………2414．钢结构施工应急预案………………………………………291. 编制说明本方案为屋架制作、焊接、涂装、吊装施工专项方案，本方案对钢屋架等构件的吊装提出的要求具体施工步骤，施工中须遵守执行。本施工方案编制的目的是：用以指导工程施工与管理，确保优质、高效、安全、文明地完成该工程的建设任务。2. 编制依据 2.1《建筑工程施工质量验收统一标准》（GB50300-2001）； 《钢结构工程施工质量验收法律规范》（GB50205-2001；）《轻型屋面梯形钢屋架（圆钢管、方钢管）》（06SG515-1）；《建筑钢结构焊接技术规程》（JGJ81-2024）；2.5 《冷弯薄壁型钢结构技术法律规范》（GB50018-2024）； 《碳钢焊条》（GB/T5117-95）；2.7 《建筑施工手册》（第四版，建工出版社）； 业主提供的施工蓝图。3. 工程概况该工程位于怀柔桥梓镇,东西边界轴线长 126m，南北边界轴线长 24m，建筑总面积 2。工程为全预制混凝土排架结构，主体一层高约 19m。屋面为角钢梯形钢屋架、钢骨架轻型屋面板结构，钢屋架跨度为，总共 23 榀屋架组装，，屋面面积 3024m2。建筑物耐火等级二级，抗震设防烈度为 7 度，建筑物耐久年限为 50 年。梯形钢屋架设计参数：钢屋架：跨度 24m，双坡屋面。檐高，脊高（峰），材料为 Q235-B 角钢焊接制造，约 3.5 吨/榀，总重共计约为榀。精品文档---下载后可任意编辑4. 施工准备 组织有关工程管理和技术人员熟悉设计图纸。4.2 根据施工图纸及设备...
