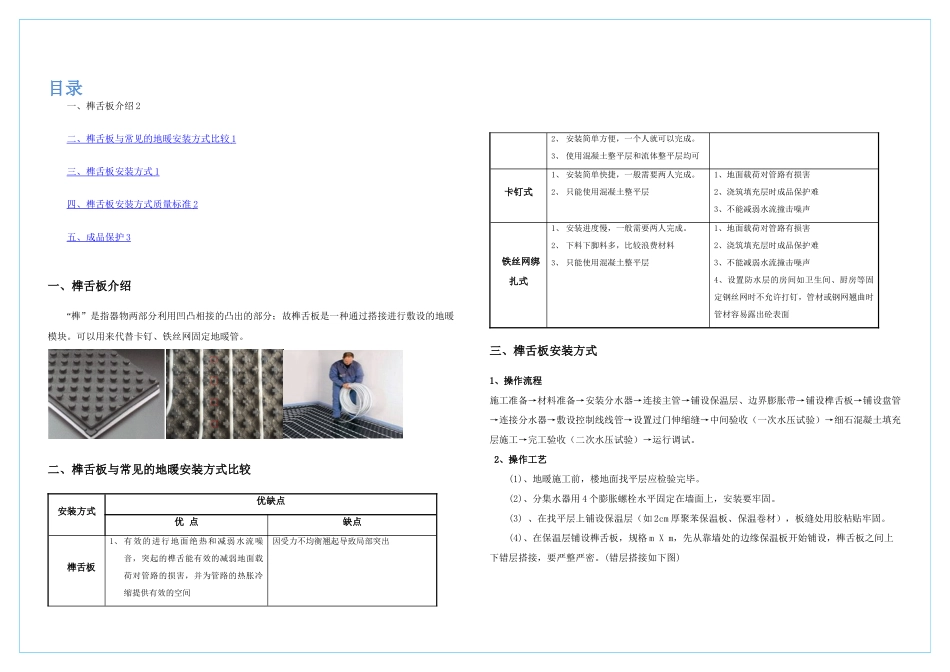

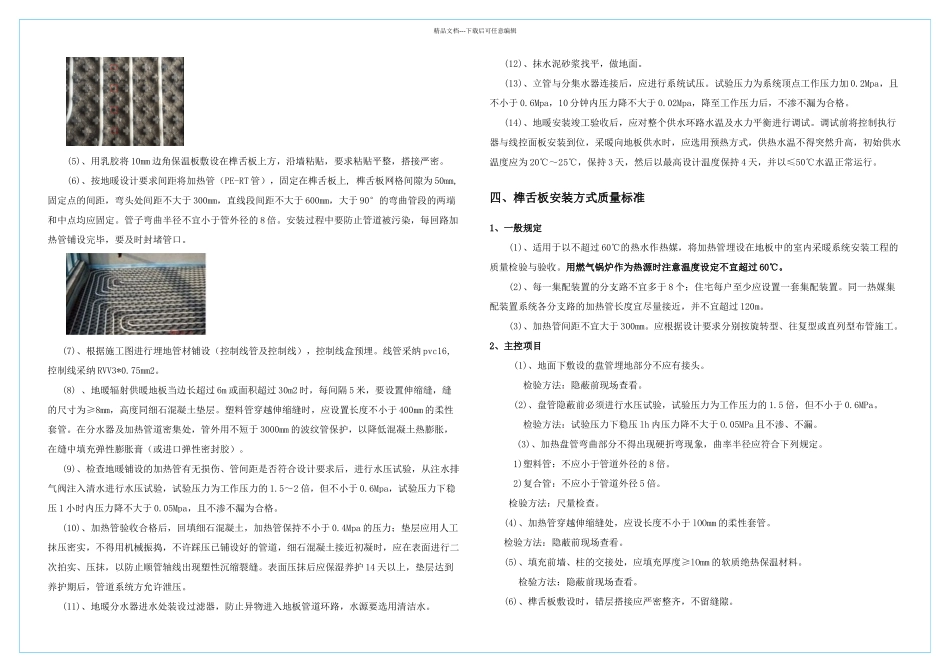

浙江陆特能源科技股份有限公司2024 年 6 月 25 日目录一、榫舌板介绍 2二、榫舌板与常见的地暖安装方式比较 1 三、榫舌板安装方式 1 四、榫舌板安装方式质量标准 2 五、成品保护 3 一、榫舌板介绍“榫”是指器物两部分利用凹凸相接的凸出的部分；故榫舌板是一种通过搭接进行敷设的地暖模块。可以用来代替卡钉、铁丝网固定地暖管。二、榫舌板与常见的地暖安装方式比较安装方式优缺点优 点缺点榫舌板1、 有效的进行地面绝热和减弱水流噪音，突起的榫舌能有效的减弱地面载荷对管路的损害，并为管路的热胀冷缩提供有效的空间因受力不均衡翘起导致局部突出2、 安装简单方便，一个人就可以完成。3、 使用混凝土整平层和流体整平层均可卡钉式1、 安装简单快捷，一般需要两人完成。2、 只能使用混凝土整平层1、地面载荷对管路有损害2、浇筑填充层时成品保护难3、不能减弱水流撞击噪声铁丝网绑扎式1、 安装进度慢，一般需要两人完成。2、 下料下脚料多，比较浪费材料3、 只能使用混凝土整平层1、地面载荷对管路有损害2、浇筑填充层时成品保护难3、不能减弱水流撞击噪声4、设置防水层的房间如卫生间、厨房等固定钢丝网时不允许打钉，管材或钢网翘曲时管材容易露出砼表面三、榫舌板安装方式1、操作流程施工准备→材料准备→安装分水器→连接主管→铺设保温层、边界膨胀带→铺设榫舌板→铺设盘管→连接分水器→敷设控制线线管→设置过门伸缩缝→中间验收（一次水压试验）→细石混凝土填充层施工→完工验收（二次水压试验）→运行调试。 2、操作工艺(1)、地暖施工前，楼地面找平层应检验完毕。 (2)、分集水器用 4 个膨胀螺栓水平固定在墙面上，安装要牢固。(3) 、在找平层上铺设保温层（如 2cm 厚聚苯保温板、保温卷材），板缝处用胶粘贴牢固。 (4)、在保温层铺设榫舌板，规格 m X m，先从靠墙处的边缘保温板开始铺设，榫舌板之间上下错层搭接，要严整严密。(错层搭接如下图)精品文档---下载后可任意编辑(5)、用乳胶将 10mm 边角保温板敷设在榫舌板上方，沿墙粘贴，要求粘贴平整，搭接严密。(6)、按地暖设计要求间距将加热管（PE-RT 管），固定在榫舌板上, 榫舌板网格间隙为 50mm,固定点的间距，弯头处间距不大于 300mm，直线段间距不大于 600mm，大于 90°的弯曲管段的两端和中点均应固定。管子弯曲半径不宜小于管外径的 8 倍。安装过程中要防止管道被污染，每回路加热管铺设完毕，要及时封堵管口。 (7)、根据施...
