模具工厂数控编程简介

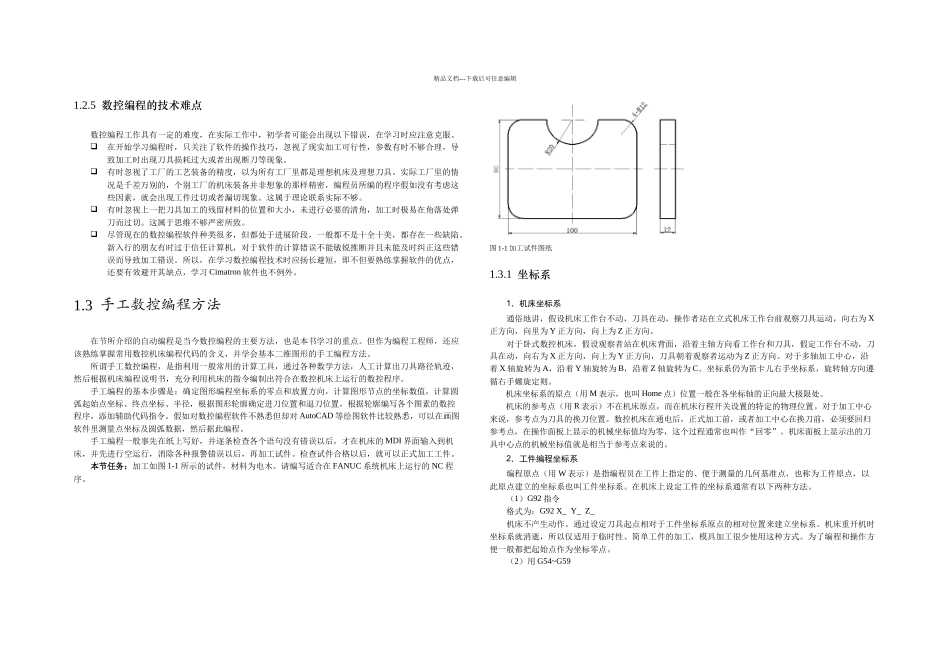

1.1 本章要点和学习方法本章主要介绍在模具工厂里如何进行数控编程，着重回答初学者急需了解的以下知识要点：模具制造流程。数控加工在制模流程中的重要作用。自动编程和手工编程。数控程序代码含义：G 代码及 M 代码。本章是基础，目的是让初学者有一个初步概念，对于难以理解的内容可以临时不必深究，随着学习的深化，部分概念会越来越明白，再回头看本章就会觉得很容易。学习重点是：认识 NC 程序代码的含义，学会简单图形的手工数控编程。模具制造流程 模具设计阶段随着社会的进展，大量的塑胶件日用品先后进入了人们的生活，诸如机器塑胶结构件、手机外壳、电视机外壳、游戏机外壳等都是利用塑胶模具成型的。因为相对于直接制造塑胶件来说，利用模具注塑工艺可以使塑胶产品的尺寸同一性好、质量稳定可控、制造速度快捷，以及具有成本低廉等重要特点，所以在现代轻工业中，模具被称为“工业之母”，得到了大量的应用。模具工业在我国也是方兴未艾，是朝阳产业。通俗地讲，模具制造过程具有以下重要环节。（1）在产品开发部门（也叫 PDD），产品设计工程师将根据市场和客户的需求，先设计出产品的外观彩图，经过客户认可后设计成 3D 模型图和相应功能的电子线路图，然后利用快速成型技术或者 3D 打印技术制作成快速手板，装上电子元件和其他配件后制作成具有实际功能的产品。经过客户确认，修改完善设计后，就可以把设计 3D 图及其他图纸交由工厂制造这些产品了。而外观塑胶件通常都是利用塑胶模具来成型。（2）模具制造部门（也叫工模部）在接收到这些图以后，首先由模具设计工程师评估注塑这些产品的模具在制造上的可行性，以及这些产品注塑成型的可行性。没有错误以后，就初步设计出模具结构，估算模具材料的规格大小、模具配件的数量、模具制造的成本及完成日期。在经过客户的认可后，发出订单（也叫 PO），即可正式设计模具的结构装配图。（3）分模工程师根据客户的产品 3D 图和模具结构图进行 3D 模具设计，这个过程也叫分模。经过分模，可以输出模具的前模图（也叫定模图）、后模图（也叫动模图），复杂一些的可能还有行位（也叫滑块图）、斜顶等。经过评审，没有错误以后，即可设计铜公图（也叫电极图）。1.2.2 数控编程阶段数控编程工程师（也叫 CNC 工程师）在收到分模图后，先要进行检查，在制造方面没有问题以后即可进行数控编程（也叫 CNC 编程），以便数控机床能据此加工出模具来。先分析模具配...
