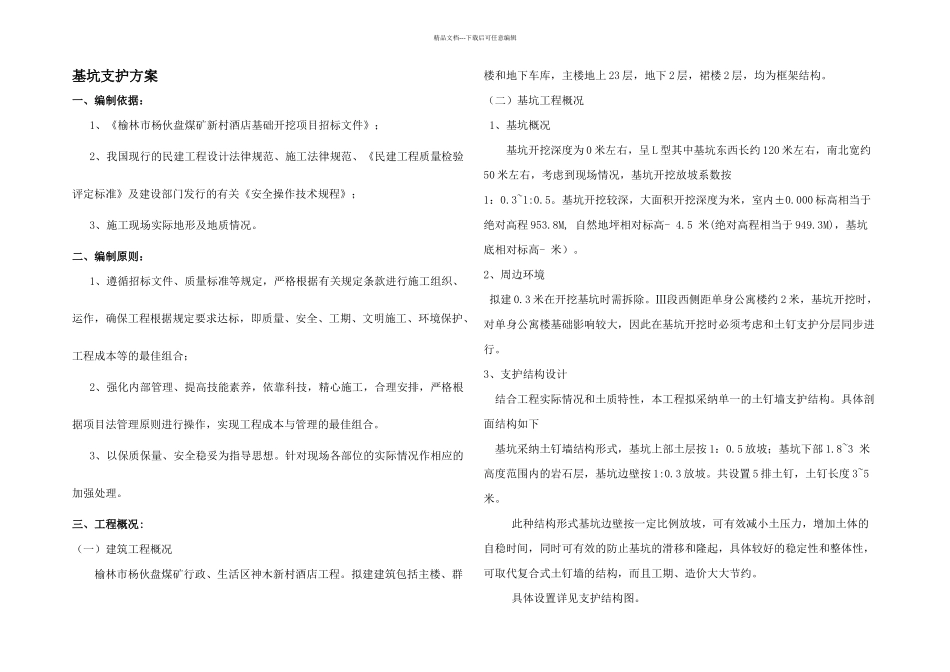

精品文档---下载后可任意编辑基坑支护方案一、编制依据：1、《榆林市杨伙盘煤矿新村酒店基础开挖项目招标文件》；2、我国现行的民建工程设计法律规范、施工法律规范、《民建工程质量检验评定标准》及建设部门发行的有关《安全操作技术规程》；3、施工现场实际地形及地质情况。二、编制原则：1、遵循招标文件、质量标准等规定，严格根据有关规定条款进行施工组织、运作，确保工程根据规定要求达标，即质量、安全、工期、文明施工、环境保护、工程成本等的最佳组合；2、强化内部管理、提高技能素养，依靠科技，精心施工，合理安排，严格根据项目法管理原则进行操作，实现工程成本与管理的最佳组合。3、以保质保量、安全稳妥为指导思想。针对现场各部位的实际情况作相应的加强处理。三、工程概况:（一）建筑工程概况榆林市杨伙盘煤矿行政、生活区神木新村酒店工程。拟建建筑包括主楼、群楼和地下车库，主楼地上 23 层，地下 2 层，裙楼 2 层，均为框架结构。（二）基坑工程概况1、基坑概况基坑开挖深度为 0 米左右，呈 L 型其中基坑东西长约 120 米左右，南北宽约50 米左右，考虑到现场情况，基坑开挖放坡系数按1：0.3~1:0.5。基坑开挖较深，大面积开挖深度为米，室内±0.000 标高相当于绝对高程 953.8M, 自然地坪相对标高- 4.5 米(绝对高程相当于 949.3M)，基坑底相对标高- 米）。2、周边环境 拟建 0.3 米在开挖基坑时需拆除。Ⅲ段西侧距单身公寓楼约 2 米，基坑开挖时，对单身公寓楼基础影响较大，因此在基坑开挖时必须考虑和土钉支护分层同步进行。3、支护结构设计 结合工程实际情况和土质特性，本工程拟采纳单一的土钉墙支护结构。具体剖面结构如下 基坑采纳土钉墙结构形式，基坑上部土层按 1：0.5 放坡；基坑下部 1.8~3 米高度范围内的岩石层，基坑边壁按 1:0.3 放坡。共设置 5 排土钉，土钉长度 3~5米。此种结构形式基坑边壁按一定比例放坡，可有效减小土压力，增加土体的自稳时间，同时可有效的防止基坑的滑移和隆起，具体较好的稳定性和整体性，可取代复合式土钉墙的结构，而且工期、造价大大节约。具体设置详见支护结构图。精品文档---下载后可任意编辑4、施工要求（1）人工配合机械开挖，按设计坡度进行放坡开挖。 （2）土钉设置 采纳锚管式土钉，钢管采纳 MG48×2.5，管头部封闭，管身设置注浆孔，土钉下倾角 12°~15°，竖向间距 m，水平间距 1.2m。基坑上部平面部位地锚采纳Φm。土钉长度、锁...
