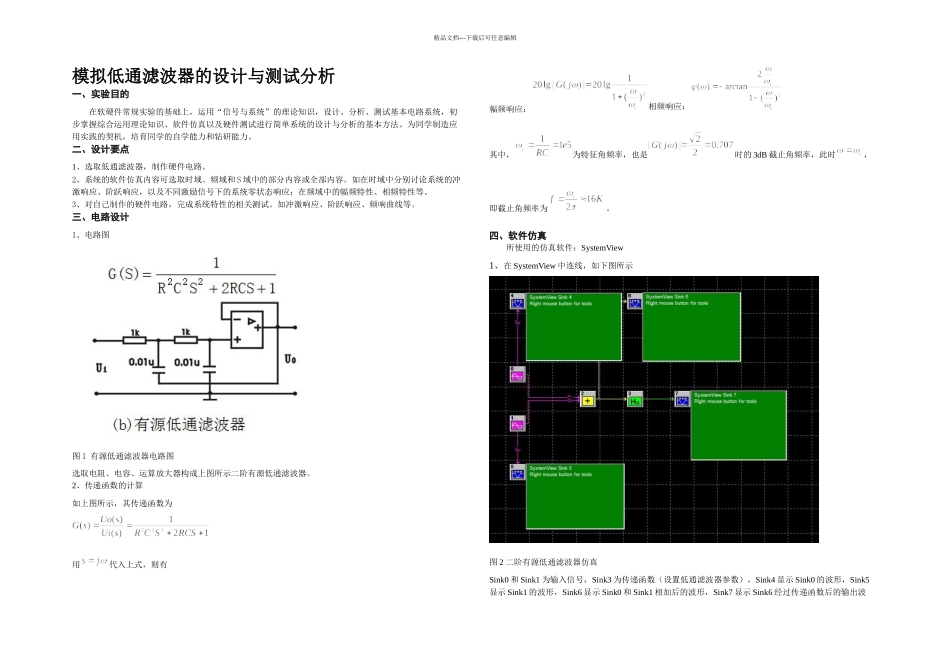

精品文档---下载后可任意编辑《模拟低通滤波器的设计与测试分析》院系：物理与电信工程学院年级：本科生 2024 级姓名：李杰学号：20243100064日期：2024 年 05 月 18 日精品文档---下载后可任意编辑目 录一、实验目的 2二、 设计要点 Error: Reference source not found 三、 电路设计 Error: Reference source not found 四、软件仿真 Error: Reference source not found 五、硬件测试 10六、实验结果分析 10精品文档---下载后可任意编辑模拟低通滤波器的设计与测试分析一、实验目的在软硬件常规实验的基础上，运用“信号与系统”的理论知识，设计、分析、测试基本电路系统，初步掌握综合运用理论知识、软件仿真以及硬件测试进行简单系统的设计与分析的基本方法。为同学制造应用实践的契机，培育同学的自学能力和钻研能力。二、设计要点1、选取低通滤波器，制作硬件电路。2、系统的软件仿真内容可选取时域、频域和 S 域中的部分内容或全部内容。如在时域中分别讨论系统的冲激响应、阶跃响应，以及不同激励信号下的系统零状态响应；在频域中的幅频特性、相频特性等。3、对自己制作的硬件电路，完成系统特性的相关测试。如冲激响应、阶跃响应、频响曲线等。三、电路设计1、电路图图 1 有源低通滤波器电路图选取电阻、电容、运算放大器构成上图所示二阶有源低通滤波器。2、传递函数的计算如上图所示，其传递函数为用代入上式，则有幅频响应：相频响应：其中，为特征角频率，也是时的 3dB 截止角频率，此时，即截止角频率为。四、软件仿真所使用的仿真软件：SystemView1、在 SystemView 中连线，如下图所示图 2 二阶有源低通滤波器仿真Sink0 和 Sink1 为输入信号，Sink3 为传递函数（设置低通滤波器参数），Sink4 显示 Sink0 的波形，Sink5显示 Sink1 的波形，Sink6 显示 Sink0 和 Sink1 相加后的波形，Sink7 显示 Sink6 经过传递函数后的输出波精品文档---下载后可任意编辑形。传递函数参数的设置如图 3 所示。图 3 传递函数的设置2、只选用 Sink0（取冲激函数：起始时间为 0.5s，幅度为 1V）作为输入信号，Sink7 显示的波形如图 4 所示。图 4 冲激响应其波形与冲激信号基本一致，冲激信号出现后，波形出现振荡。3、只选用 Sink0（取阶跃函数：起始时间为 0.5s，幅度为 1V）作为输入信号，Sink7 显示的波形如图 5 所示。图 5 阶跃响应其波形与阶跃信号基本一致，阶跃...
