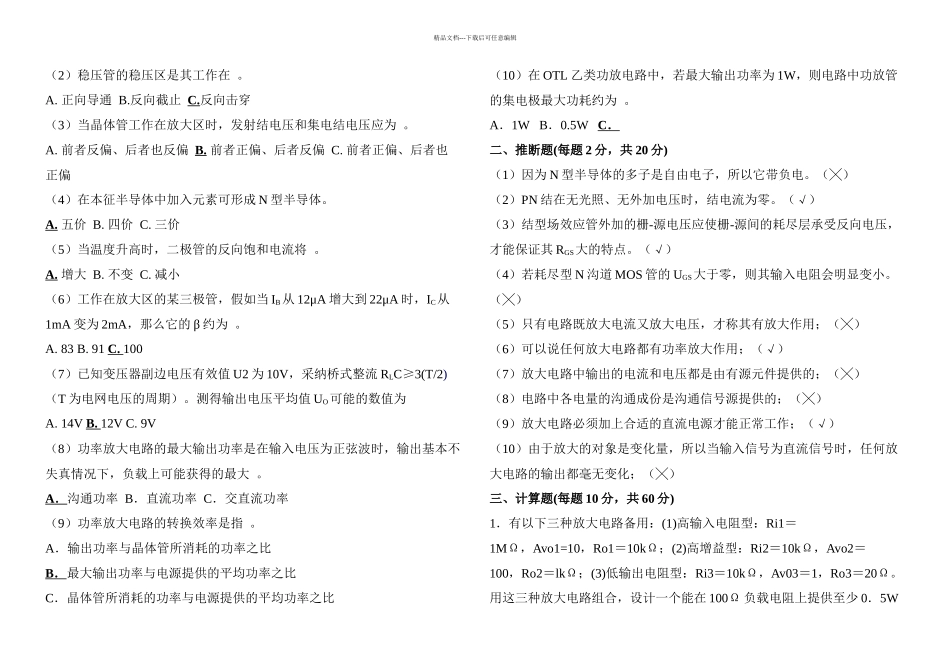

精品文档---下载后可任意编辑三、计算题(每题 10 分，共 60 分)1．某放大电路输入电阻 Ri＝10kΩ，假如用 1μA 电流源驱动，放大电路短路输出电流为 10mA，开路输出电压为 10V。求放大电路接 4kΩ 负载电阻时的电压增益 Av、电流增益 Ai、功率增益 Ap。2．二极管电路如图题所示，试推断图中的二极管是导通还是截止，并求出AO 两端电压 VAO。设二极管是理想的。3．电路如图题所示，设 BJT 的 β＝80，VBE＝0．6 V，ICEO、VCES可忽略不计，试分析当开关 S 分别接通 A、B、C 三位置时，BJT 各工作在其输出特性曲线的哪个区域，并求出相应的集电极电流 Ic。4．电路参数如图所示，FET 工作点上的互导 gm＝1 ms，设 rd>>Rd。 (1)画出电路的小信号模型；(2)求电压增益 Av；(3)求放大器的输入电阻 Ri。精品文档---下载后可任意编辑5．电路如图所示，假设运放是理想的，试写出电路输出电压 Vo 的值。6．由运放组成的 BJT 电流放大系数 β 的测试电路如图所示，设 BJT 的VBE＝0．7 V。(1)求出 BJT 的 c、b、e 各极的电位值；(2)若电压表读数为200mV，试求 BJT 的 β 值。一、选择题(每题 2 分，共 20 分)（1）PN 结加正向电压时，PN 结将 。A. 变窄 B. 基本不变 C. 变宽精品文档---下载后可任意编辑（2）稳压管的稳压区是其工作在 。A. 正向导通 B.反向截止 C.反向击穿（3）当晶体管工作在放大区时，发射结电压和集电结电压应为 。A. 前者反偏、后者也反偏 B. 前者正偏、后者反偏 C. 前者正偏、后者也正偏（4）在本征半导体中加入元素可形成 N 型半导体。A. 五价 B. 四价 C. 三价（5）当温度升高时，二极管的反向饱和电流将 。A. 增大 B. 不变 C. 减小（6）工作在放大区的某三极管，假如当 IB从 12μA 增大到 22μA 时，IC从1mA 变为 2mA，那么它的 β 约为 。A. 83 B. 91 C. 100（7）已知变压器副边电压有效值 U2 为 10V，采纳桥式整流 RLC≥3(T/2)（T 为电网电压的周期）。测得输出电压平均值 UO可能的数值为A. 14V B. 12V C. 9V（8）功率放大电路的最大输出功率是在输入电压为正弦波时，输出基本不失真情况下，负载上可能获得的最大 。A ． 沟通功率 B．直流功率 C．交直流功率（9）功率放大电路的转换效率是指 。A．输出功率与晶体管所消耗的功率之比B ． 最大输出功率与电源提供的平均功率之比C．晶体管所消耗的功率与电源提...
