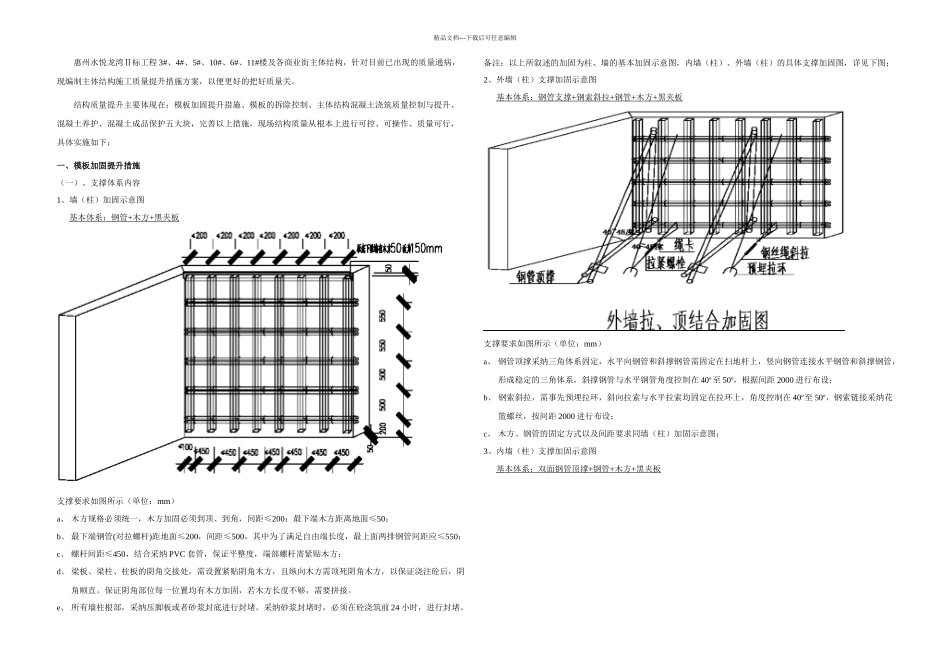

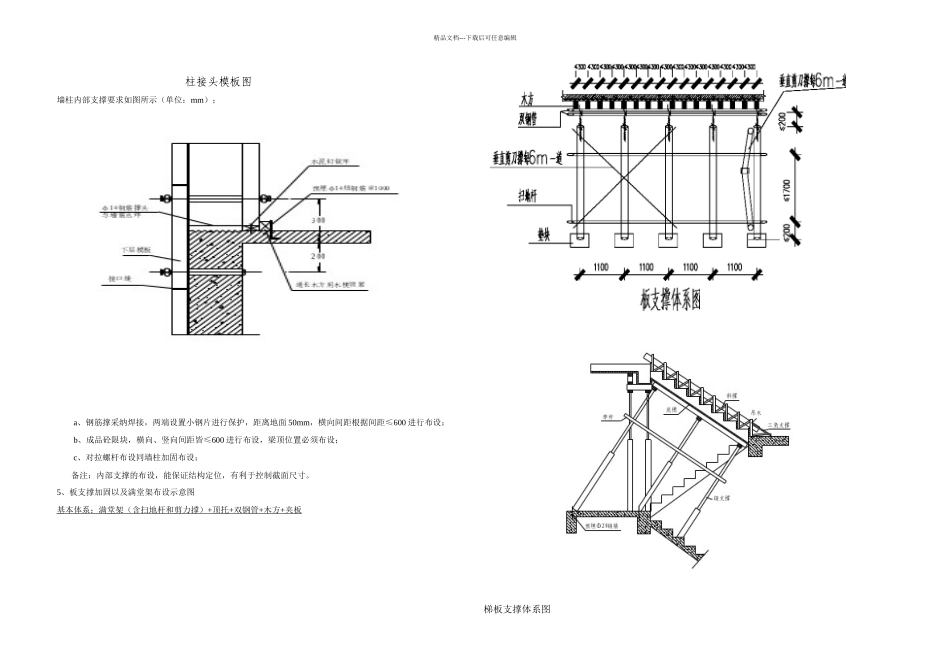

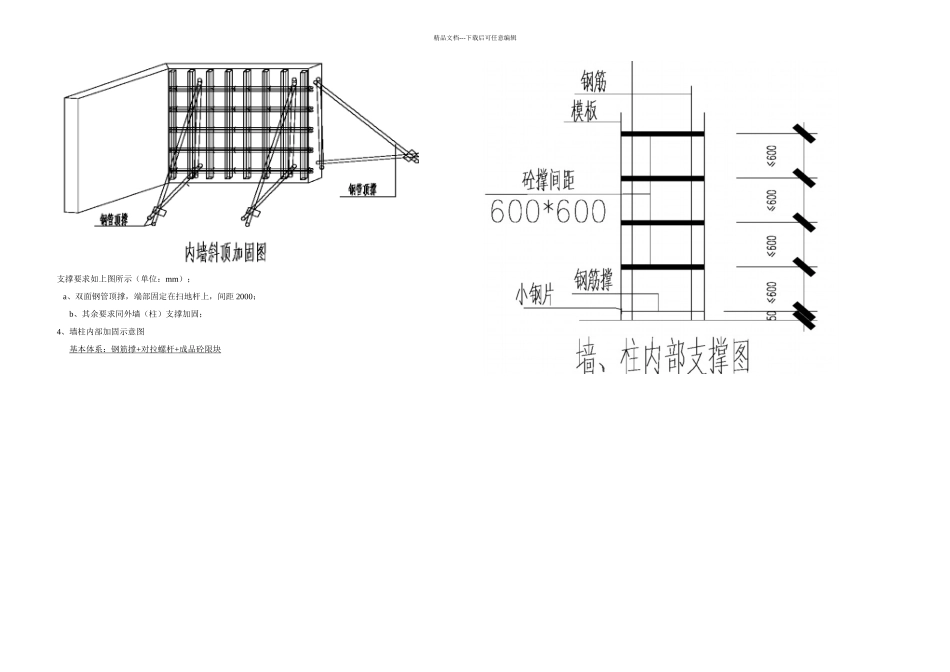

精品文档---下载后可任意编辑惠州水悦龙湾Ⅱ标工程 3#、4#、5#、10#、6#、11#楼及各商业街主体结构，针对目前已出现的质量通病，现编制主体结构施工质量提升措施方案，以便更好的把好质量关。结构质量提升主要体现在：模板加固提升措施、模板的拆除控制、主体结构混凝土浇筑质量控制与提升、混凝土养护、混凝土成品保护五大块，完善以上措施，现场结构质量从根本上进行可控、可操作、质量可行，具体实施如下：一、模板加固提升措施（一）、支撑体系内容1、墙（柱）加固示意图基本体系：钢管 + 木方 + 黑夹板 支撑要求如图所示（单位：mm）a、 木方规格必须统一，木方加固必须到顶、到角，间距≤200；最下端木方距离地面≤50；b、 最下端钢管(对拉螺杆)距地面≤200，间距≤500，其中为了满足自由端长度，最上面两排钢管间距应≤550；c、 螺杆间距≤450，结合采纳 PVC 套管，保证平整度，端部螺杆需紧贴木方；d、 梁板、梁柱、柱板的阴角交接处，需设置紧贴阴角木方，且纵向木方需顶死阴角木方，以保证浇注砼后，阴角顺直。保证阴角部位每一位置均有木方加固，若木方长度不够，需要拼接。e、 所有墙柱根部，采纳压脚板或者砂浆封底进行封堵。采纳砂浆封堵时，必须在砼浇筑前 24 小时，进行封堵。备注：以上所叙述的加固为柱、墙的基本加固示意图，内墙（柱）、外墙（柱）的具体支撑加固图，详见下图；2、外墙（柱）支撑加固示意图基本体系：钢管支撑 + 钢索斜拉 + 钢管 + 木方 + 黑夹板 支撑要求如图所示（单位：mm）a、 钢管顶撑采纳三角体系固定，水平向钢管和斜撑钢管需固定在扫地杆上，竖向钢管连接水平钢管和斜撑钢管，形成稳定的三角体系，斜撑钢管与水平钢管角度控制在 40o至 50o，根据间距 2000 进行布设；b、 钢索斜拉，需事先预埋拉环，斜向拉索与水平拉索均固定在拉环上，角度控制在 40o至 50o，钢索链接采纳花篮螺丝，按间距 2000 进行布设；c、 木方、钢管的固定方式以及间距要求同墙（柱）加固示意图；3、内墙（柱）支撑加固示意图基本体系：双面钢管顶撑 + 钢管 + 木方 + 黑夹板 精品文档---下载后可任意编辑支撑要求如上图所示（单位：mm）； a、双面钢管顶撑，端部固定在扫地杆上，间距 2000；b、其余要求同外墙（柱）支撑加固；4、墙柱内部加固示意图基本体系：钢筋撑 + 对拉螺杆 + 成品砼限块 精品文档---下载后可任意编辑柱接头模板图墙柱内部支撑要求如图所示（单位：mm）；a...
