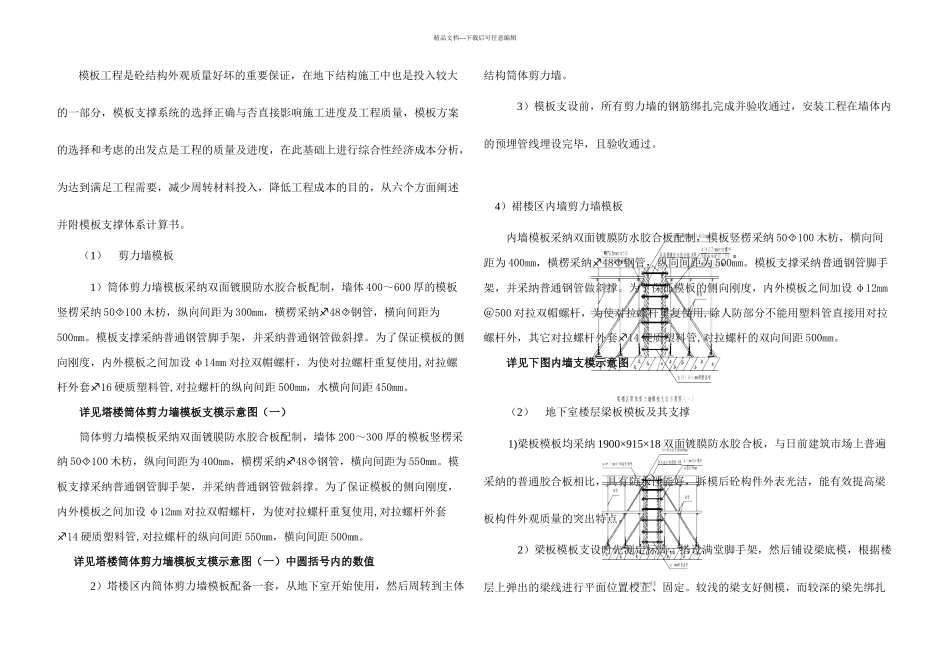

精品文档---下载后可任意编辑模板工程是砼结构外观质量好坏的重要保证，在地下结构施工中也是投入较大的一部分，模板支撑系统的选择正确与否直接影响施工进度及工程质量，模板方案的选择和考虑的出发点是工程的质量及进度，在此基础上进行综合性经济成本分析，为达到满足工程需要，减少周转材料投入，降低工程成本的目的，从六个方面阐述并附模板支撑体系计算书。（1） 剪力墙模板1）筒体剪力墙模板采纳双面镀膜防水胶合板配制，墙体 400～600 厚的模板竖楞采纳 50100 木枋，纵向间距为 300mm，横楞采纳48钢管，横向间距为500mm。模板支撑采纳普通钢管脚手架，并采纳普通钢管做斜撑。为了保证模板的侧向刚度，内外模板之间加设 φ14mm 对拉双帽螺杆，为使对拉螺杆重复使用,对拉螺杆外套16 硬质塑料管,对拉螺杆的纵向间距 500mm，水横向间距 450mm。详见塔楼筒体剪力墙模板支模示意图（一）筒体剪力墙模板采纳双面镀膜防水胶合板配制，墙体 200～300 厚的模板竖楞采纳 50100 木枋，纵向间距为 400mm，横楞采纳48钢管，横向间距为 550mm。模板支撑采纳普通钢管脚手架，并采纳普通钢管做斜撑。为了保证模板的侧向刚度，内外模板之间加设 φ12mm 对拉双帽螺杆，为使对拉螺杆重复使用,对拉螺杆外套14 硬质塑料管,对拉螺杆的纵向间距 550mm，横向间距 500mm。详见塔楼筒体剪力墙模板支模示意图（一）中圆括号内的数值2）塔楼区内筒体剪力墙模板配备一套，从地下室开始使用，然后周转到主体结构筒体剪力墙。3）模板支设前，所有剪力墙的钢筋绑扎完成并验收通过，安装工程在墙体内的预埋管线埋设完毕，且验收通过。4）裙楼区内墙剪力墙模板内墙模板采纳双面镀膜防水胶合板配制，模板竖楞采纳 50100 木枋，横向间距为 400mm，横楞采纳48钢管，纵向间距为 500mm。模板支撑采纳普通钢管脚手架，并采纳普通钢管做斜撑。为了保证模板的侧向刚度，内外模板之间加设 φ12mm＠500 对拉双帽螺杆，为使对拉螺杆重复使用,除人防部分不能用塑料管直接用对拉螺杆外，其它对拉螺杆外套14 硬质塑料管,对拉螺杆的双向间距 500mm。 详见下图内墙支模示意图（2） 地下室楼层梁板模板及其支撑 1)梁板模板均采纳 1900×915×18 双面镀膜防水胶合板，与日前建筑市场上普遍采纳的普通胶合板相比，具有防水性能好，拆模后砼构件外表光洁，能有效提高梁板构件外观质量的突出特点。2）梁板模板支设时先测定标高，搭设满...
