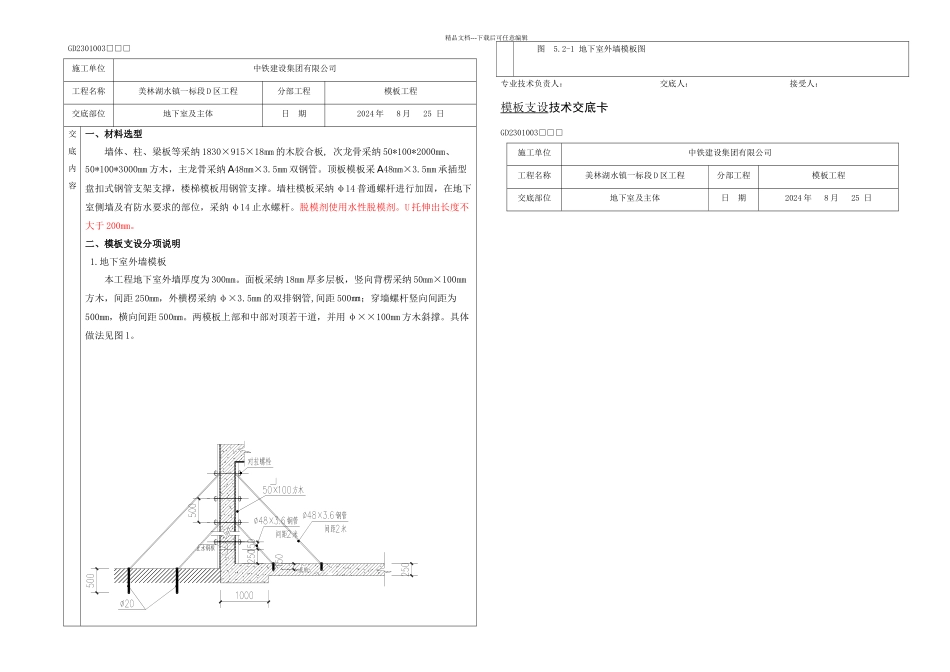

精品文档---下载后可任意编辑GD2301003□□□施工单位中铁建设集团有限公司工程名称美林湖水镇一标段 D 区工程分部工程模板工程交底部位地下室及主体日 期2024 年 8 月 25 日交底内容一、材料选型墙体、柱、梁板等采纳 1830×915×18mm 的木胶合板, 次龙骨采纳 50*100*2000mm、50*100*3000mm 方木，主龙骨采纳 A48mm×3.5mm 双钢管。顶板模板采 A48mm×3.5mm 承插型盘扣式钢管支架支撑，楼梯模板用钢管支撑。墙柱模板采纳 φ14 普通螺杆进行加固，在地下室侧墙及有防水要求的部位，采纳 φ14 止水螺杆。脱模剂使用水性脱模剂。U 托伸出长度不大于 200mm。二、模板支设分项说明1.地下室外墙模板本工程地下室外墙厚度为 300mm。面板采纳 18mm 厚多层板，竖向背楞采纳 50mm×100mm方木，间距 250mm，外横楞采纳 φ×3.5mm 的双排钢管,间距 500㎜；穿墙螺杆竖向间距为500mm，横向间距 500mm。两模板上部和中部对顶若干道，并用 φ××100mm 方木斜撑。具体做法见图 1。图 5.2-1 地下室外墙模板图专业技术负责人： 交底人： 接受人：模板支设技术交底卡GD2301003□□□施工单位中铁建设集团有限公司工程名称美林湖水镇一标段 D 区工程分部工程模板工程交底部位地下室及主体日 期2024 年 8 月 25 日精品文档---下载后可任意编辑交底内容地下室外墙对拉螺杆采纳止水螺杆，如下图 2：图 2 地下室侧墙用止水螺杆2、 独立柱模板本工程独立柱处于地下室公共部分，柱子底部为 500×500mm 的方柱，顶部为3300×3300mm 的柱帽，独立柱模板采纳 18mm 厚木胶合板做模板，50×100mm 的方木做次龙骨，间距 250mm；柱箍采纳 φ48×3.6 双钢管，间距 500mm，第一道距地 200mm；Ф14 螺栓配置 3 形卡加固，用钢管做 3 道斜撑。专业技术负责人： 交底人： 接受人：模板支设技术交底卡GD2301003□□□施工单位中铁建设集团有限公司工程名称美林湖水镇一标段 D 区工程分部工程模板工程交底部位地下室及主体日 期2024 年 8 月 25 日交底内容 3. 墙体模板 模板采纳 18mm 木胶合板，内竖楞采纳 50mm×100mm 方木,间距 300mm、外横楞采纳φ×3.5mm 的双排钢管，间距中到中为 500mm，最底部横楞距施工缝 150mm。上部和中部采纳若干道 φ×3.5mm 钢管加 U 托顶在预埋钢筋地锚上。穿墙螺杆采纳 φ14 对拉螺杆，间距 500mm×500mm，两端外露长度均为 250mm，套丝长度分别为 150m...
