模糊控制设计

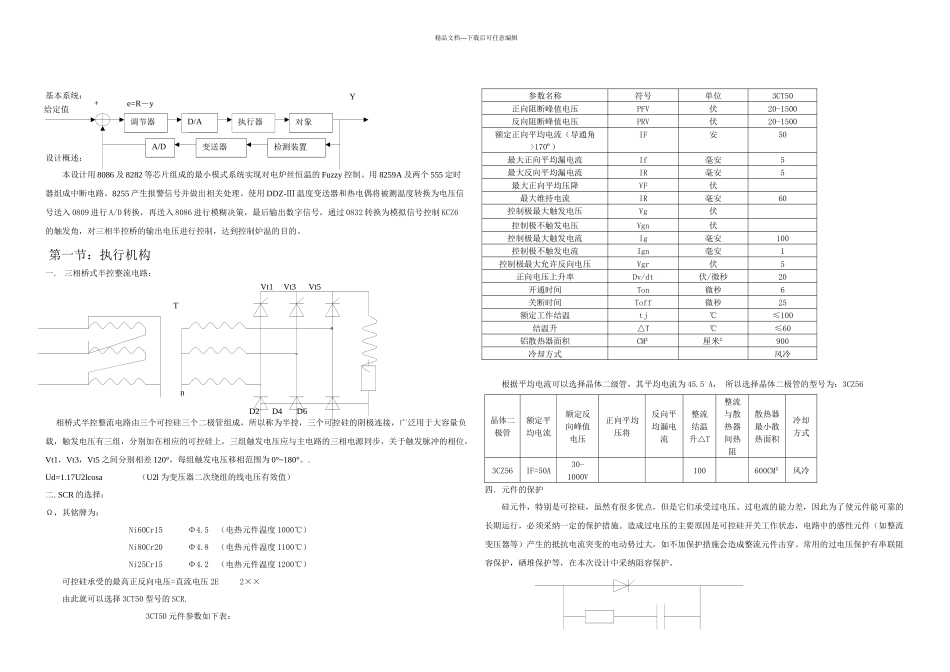

精品文档---下载后可任意编辑基本系统：设计概述：本设计用 8086 及 8282 等芯片组成的最小模式系统实现对电炉丝恒温的 Fuzzy 控制。用 8259A 及两个 555 定时器组成中断电路。8255 产生报警信号并做出相关处理。使用 DDZ-Ⅲ 温度变送器和热电偶将被测温度转换为电压信号送入 0809 进行 A/D 转换，再送入 8086 进行模糊决策，最后输出数字信号，通过 0832 转换为模拟信号控制 KCZ6的触发角，对三相半控桥的输出电压进行控制，达到控制炉温的目的。 第一节：执行机构一． 三相桥式半控整流电路： 相桥式半控整流电路由三个可控硅三个二极管组成，所以称为半控，三个可控硅的阴极连接，广泛用于大容量负载，触发电压有三组，分别加在相应的可控硅上，三组触发电压应与主电路的三相电源同步，关于触发脉冲的相位，Vt1，Vt3，Vt5 之间分别相差 120°，每组触发电压移相范围为 0°~180°。.Ud=1.17U2lcosa （U2l 为变压器二次绕组的线电压有效值）二. SCR 的选择：Ω，其铭牌为：Ni60Cr15 Φ4.5 （电热元件温度 1000℃）Ni80Cr20 Φ4.8 （电热元件温度 1100℃）Ni25Cr15 Φ4.2 （电热元件温度 1200℃）可控硅承受的最高正反向电压=直流电压 2E 2××由此就可以选择 3CT50 型号的 SCR.3CT50 元件参数如下表：参数名称符号单位3CT50正向阻断峰值电压PFV伏20-1500反向阻断峰值电压PRV伏20-1500额定正向平均电流（导通角>170º）IF安50最大正向平均漏电流If毫安5最大反向平均漏电流IR毫安5最大正向平均压降VF伏最大维持电流IR毫安60控制极最大触发电压Vg伏控制极不触发电压Vgn伏控制极最大触发电流Ig毫安100控制极不触发电流Ign毫安1控制极最大允许反向电压Vgr伏5正向电压上升率Dv/dt伏/微秒20开通时间Ton微秒6关断时间Toff微秒25额定工作结温tj℃≤100结温升△T℃≤60铝散热器面积CM²厘米²900冷却方式风冷根据平均电流可以选择晶体二级管，其平均电流为 45.5 A， 所以选择晶体二极管的型号为：3CZ56晶体二极管额定平均电流额定反向峰值电压正向平均压将反向平均漏电流整流结温升△T整流与散热器间热阻散热器最小散热面积冷却方式3CZ56IF=50A30-1000V100600CM²风冷四．元件的保护 硅元件，特别是可控硅，虽然有很多优点，但是它们承受过电压、过电流的能力差，因此为了使元件能可靠的长期运行，必须采纳一定的保护措施。造成过电压的主要原因是可控硅开关工作状态，电路中的感性元件（如整流变压器等...
