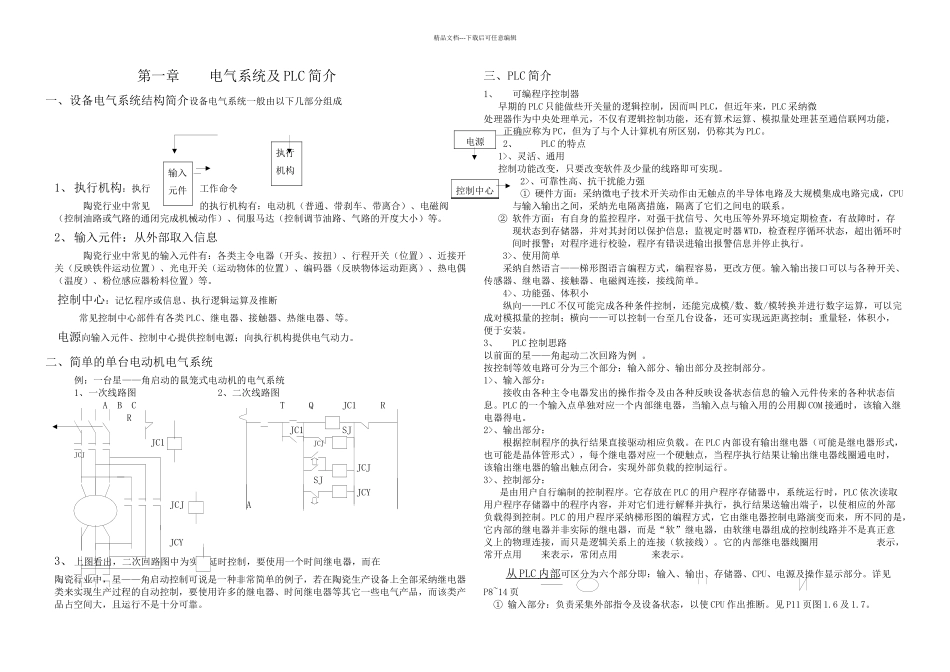

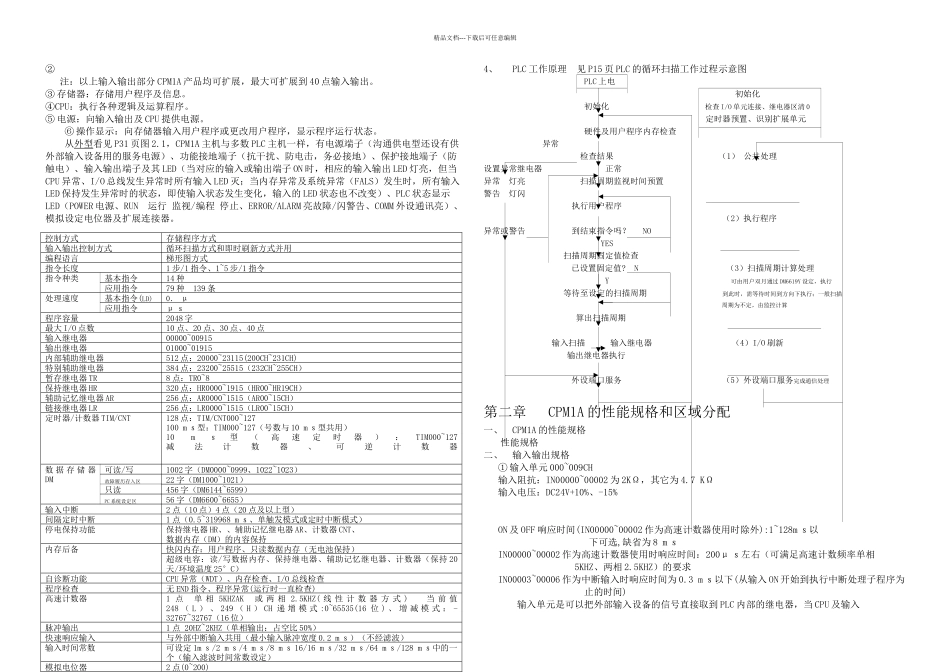

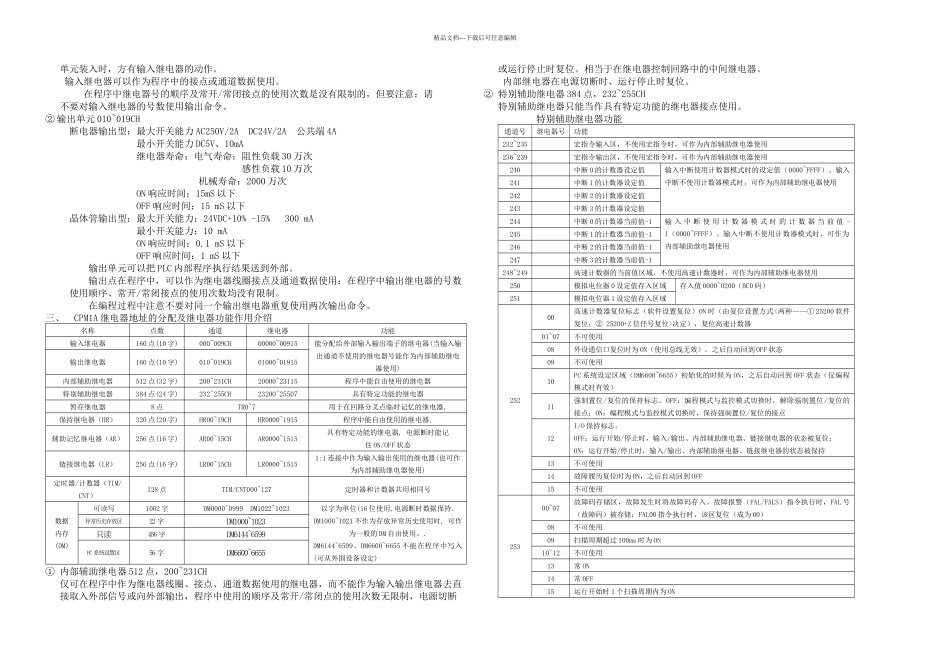

精品文档---下载后可任意编辑第一章 电气系统及 PLC 简介一、设备电气系统结构简介设备电气系统一般由以下几部分组成1、 执行机构：执行工作命令陶瓷行业中常见的执行机构有：电动机（普通、带刹车、带离合）、电磁阀（控制油路或气路的通闭完成机械动作）、伺服马达（控制调节油路、气路的开度大小）等。2、 输入元件：从外部取入信息陶瓷行业中常见的输入元件有：各类主令电器（开头、按扭）、行程开关（位置）、近接开关（反映铁件运动位置）、光电开关（运动物体的位置）、编码器（反映物体运动距离）、热电偶（温度）、粉位感应器粉料位置）等。控制中心：记忆程序或信息、执行逻辑运算及推断 常见控制中心部件有各类 PLC、继电器、接触器、热继电器、等。电源向输入元件、控制中心提供控制电源；向执行机构提供电气动力。二、简单的单台电动机电气系统例：一台星——角启动的鼠笼式电动机的电气系统1、一次线路图 2、二次线路图A B C T Q JC1 R R JC1 SJ JC1 JCJJCJ JCJ SJ JCY JCJ A JCY3、 上图看出，二次回路图中为实现延时控制，要使用一个时间继电器，而在陶瓷行业中，星——角启动控制可说是一种非常简单的例子，若在陶瓷生产设备上全部采纳继电器类来实现生产过程的自动控制，要使用许多的继电器、时间继电器等其它一些电气产品，而该类产品占空间大，且运行不是十分可靠。三、PLC 简介1、可编程序控制器早期的 PLC 只能做些开关量的逻辑控制，因而叫 PLC，但近年来，PLC 采纳微处理器作为中央处理单元，不仅有逻辑控制功能，还有算术运算、模拟量处理甚至通信联网功能，正确应称为 PC，但为了与个人计算机有所区别，仍称其为 PLC。2、PLC 的特点1>、灵活、通用控制功能改变，只要改变软件及少量的线路即可实现。2>、可靠性高、抗干扰能力强① 硬件方面：采纳微电子技术开关动作由无触点的半导体电路及大规模集成电路完成，CPU与输入输出之间，采纳光电隔离措施，隔离了它们之间电的联系。② 软件方面：有自身的监控程序，对强干扰信号、欠电压等外界环境定期检查，有故障时，存现状态到存储器，并对其封闭以保护信息；监视定时器 WTD，检查程序循环状态，超出循环时间时报警；对程序进行校验，程序有错误进输出报警信息并停止执行。3>、使用简单采纳自然语言——梯形图语言编程方式，编程容易，更改方便。输入输出接口可以与各种开关、传感器、继电器、接触器、电磁阀连接，接线简单。4>、功能...
