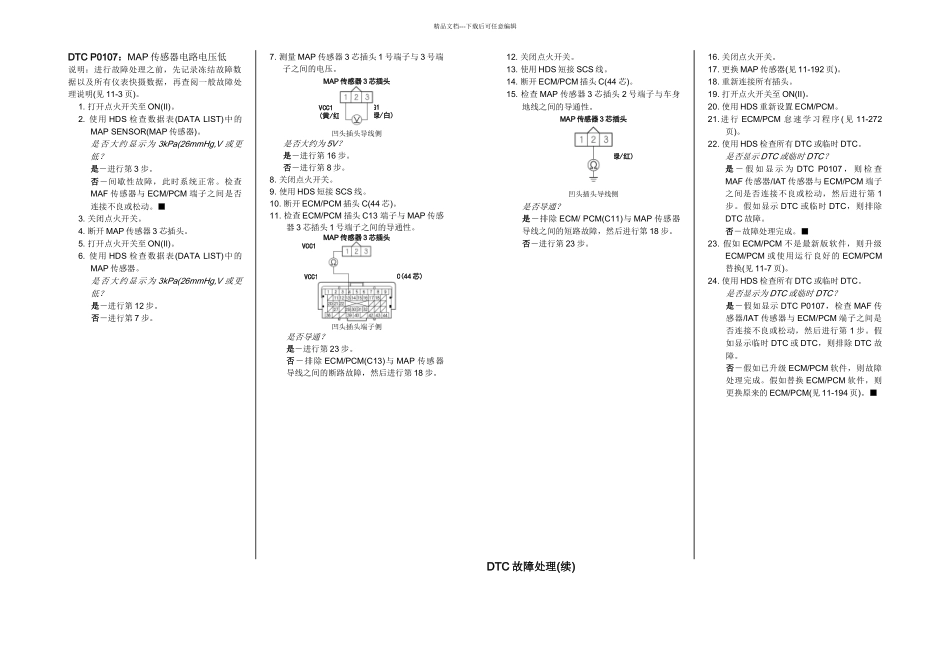

款东风本田思域发动机燃油与排放系统培训手册_第1页
1/17
款东风本田思域发动机燃油与排放系统培训手册_第2页
2/17
款东风本田思域发动机燃油与排放系统培训手册_第3页
3/17
精品文档---下载后可任意编辑DTC P0107:MAP 传感器电路电压低说明:进行故障处理之前,先记录冻结故障数据以及所有仪表快摄数据,再查阅一般故障处理说明(见 11-3 页)。1. 打开点火开关至 ON(II)。2. 使用 HDS 检查数据表(DATA LIST)中的MAP SENSOR(MAP 传感器)。是否大约显示为 3kPa(26mmHg,V 或更低?是-进行第 3 步。否-间歇性故障,此时系统正常。检查MAF 传感器与 ECM/PCM 端子之间是否连接不良或松动。■3. 关闭点火开关。4. 断开 MAP 传感器 3 芯插头。5. 打开点火开关至 ON(II)。6. 使用 HDS 检查数据表(DATA LIST)中的MAP 传感器。是否大约显示为 3kPa(26mmHg,V 或更低?是-进行第 12 步。 否-进行第 7 步。7. 测量 MAP 传感器 3 芯插头 1 号端子与 3 号端子之间的电压。MAP 传感器 3 芯插头凹头插头导线侧是否大约为 5V?是-进行第 16 步。否-进行第 8 步。8. 关闭点火开关。9. 使用 HDS 短接 SCS 线。10. 断开 ECM/PCM 插头 C(44 芯)。11. 检查 ECM/PCM 插头 C13 端子与 MAP 传感器 3 芯插头 1 号端子之间的导通性。MAP 传感器 3 芯插头凹头插头端子侧是否导通?是-进行第 23 步。否-排除 ECM/PCM(C13)与 MAP 传感器导线之间的断路故障,然后进行第 18 步。12. 关闭点火开关。13. 使用 HDS 短接 SCS 线。14. 断开 ECM/PCM 插头 C(44 芯)。15. 检查 MAP 传感器 3 芯插头 2 号端子与车身地线之间的导通性。 MAP 传感器 3 芯插头凹头插头导线侧是否导通?是-排除 ECM/ PCM(C11)与 MAP 传感器导线之间的短路故障,然后进行第 18 步。否-进行第 23 步。16. 关闭点火开关。17. 更换 MAP 传感器(见 11-192 页)。18. 重新连接所有插头。19. 打开点火开关至 ON(II)。20. 使用 HDS 重新设置 ECM/PCM。21.进行 ECM/PCM 怠速学习程序 (见 11-272页)。22. 使用 HDS 检查所有 DTC 或临时 DTC。是否显示 DTC 或临时 DTC?是 - 假 如 显 示 为 DTC P0107 , 则 检 查MAF 传感器/IAT 传感器与 ECM/PCM 端子之间是否连接不良或松动,然后进行第 1步。假如显示 DTC 或临时 DTC,则排除DTC 故障。否-故障处理完成。■23. 假如 ECM/PCM 不是最新版软件,则升级ECM/PCM 或使用运行良好的 ECM/PCM替换(见 11-7 页)。24. 使用 HDS 检查所有 DTC 或临时 DTC...
