款东风本田思域发动机燃油与排放系统培训手册7

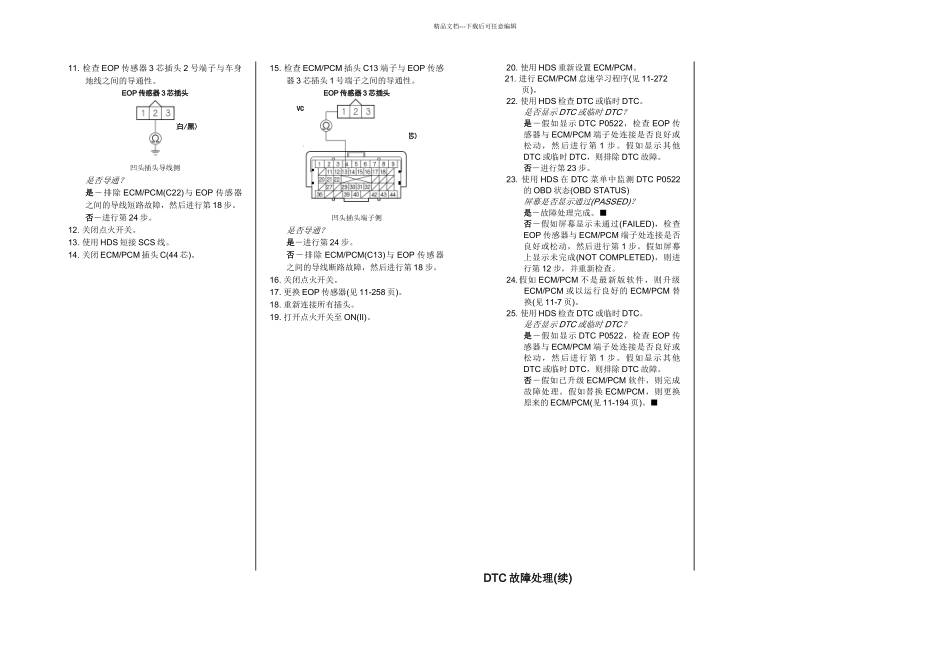

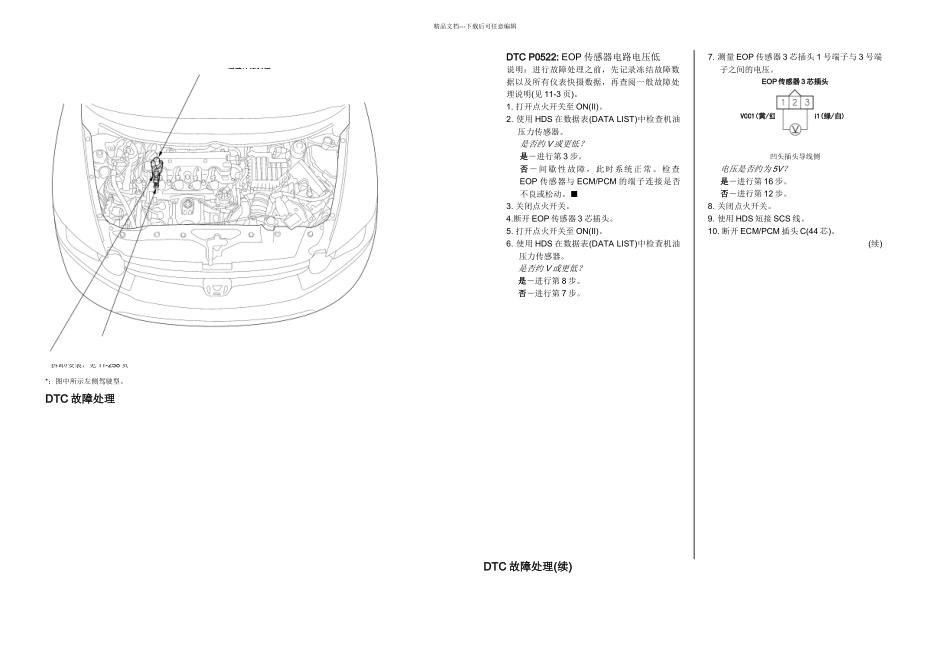

精品文档---下载后可任意编辑*：图中所示左侧驾驶型。DTC 故障处理DTC P0522: EOP 传感器电路电压低说明：进行故障处理之前，先记录冻结故障数据以及所有仪表快摄数据，再查阅一般故障处理说明(见 11-3 页)。1. 打开点火开关至 ON(II)。2. 使用 HDS 在数据表(DATA LIST)中检查机油压力传感器。是否约 V 或更低？是－进行第 3 步。否－间歇性故障，此时系统正常。检查EOP 传感器与 ECM/PCM 的端子连接是否不良或松动。■3. 关闭点火开关。4.断开 EOP 传感器 3 芯插头。5. 打开点火开关至 ON(II)。6. 使用 HDS 在数据表(DATA LIST)中检查机油压力传感器。是否约 V 或更低？是－进行第 8 步。否－进行第 7 步。7. 测量 EOP 传感器 3 芯插头 1 号端子与 3 号端子之间的电压。EOP 传感器 3 芯插头凹头插头导线侧电压是否约为 5V？是－进行第 16 步。否－进行第 12 步。8. 关闭点火开关。9. 使用 HDS 短接 SCS 线。10. 断开 ECM/PCM 插头 C(44 芯)。(续)DTC 故障处理(续)摇臂油控制阀 拆卸/安装, 见 11-258 页VTEC 系统机油压力故障处理，见 11-255 页摇臂油控制阀滤清器发动机机油压力(EOP)传感器(KU-H 型)拆卸/安装，见 11-258 页VCC1(黄/红) SG1(绿/白)精品文档---下载后可任意编辑11. 检查 EOP 传感器 3 芯插头 2 号端子与车身地线之间的导通性。EOP 传感器 3 芯插头凹头插头导线侧是否导通？是－排除 ECM/PCM(C22)与 EOP 传感器之间的导线短路故障，然后进行第 18 步。否－进行第 24 步。12. 关闭点火开关。13. 使用 HDS 短接 SCS 线。14. 关闭 ECM/PCM 插头 C(44 芯)。15. 检查 ECM/PCM 插头 C13 端子与 EOP 传感器 3 芯插头 1 号端子之间的导通性。EOP 传感器 3 芯插头凹头插头端子侧是否导通？是－进行第 24 步。否－排除 ECM/PCM(C13)与 EOP 传感器之间的导线断路故障，然后进行第 18 步。16. 关闭点火开关。17. 更换 EOP 传感器(见 11-258 页)。18. 重新连接所有插头。19. 打开点火开关至 ON(II)。20. 使用 HDS 重新设置 ECM/PCM。21. 进行 ECM/PCM 怠速学习程序(见 11-272页)。22. 使用 HDS 检查 DTC 或临时 DTC。是否显示 DTC 或临时 DTC？是－假如显示 DTC P0522，检查 EOP 传感器与 ECM/PCM 端子处连接是否良好或松动，然后进行第 1 步。假如显示其他DTC 或临时 DTC...
