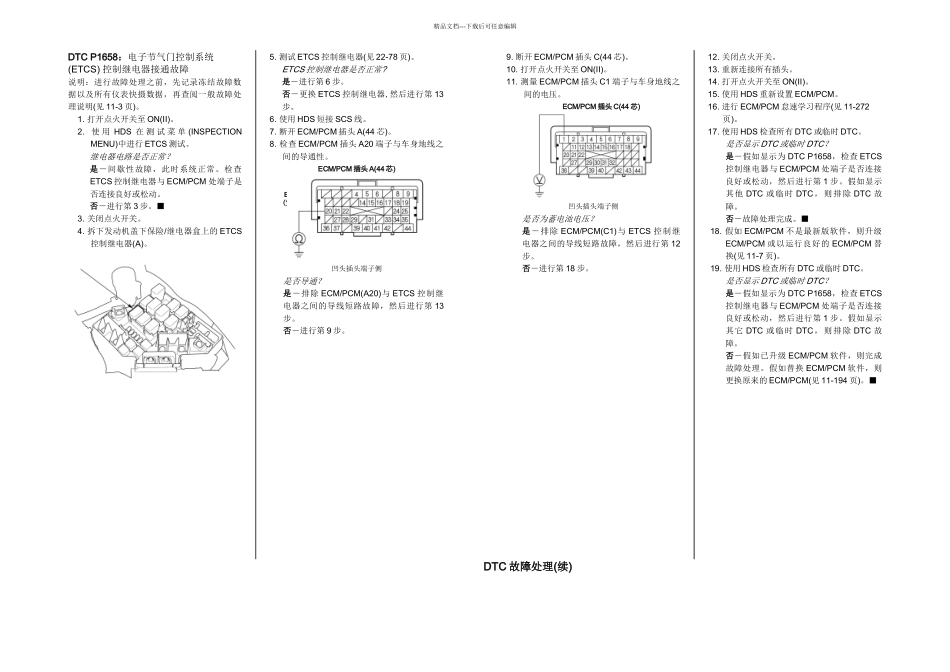

精品文档---下载后可任意编辑DTC P1658：电子节气门控制系统(ETCS) 控制继电器接通故障说明：进行故障处理之前，先记录冻结故障数据以及所有仪表快摄数据，再查阅一般故障处理说明(见 11-3 页)。1. 打开点火开关至 ON(II)。2. 使 用 HDS 在 测 试 菜 单 (INSPECTION MENU)中进行 ETCS 测试。继电器电路是否正常？是－间歇性故障，此时系统正常。检查ETCS 控制继电器与 ECM/PCM 处端子是否连接良好或松动。否－进行第 3 步。■3. 关闭点火开关。4. 拆下发动机盖下保险/继电器盒上的 ETCS控制继电器(A)。5. 测试 ETCS 控制继电器(见 22-78 页)。ETCS 控制继电器是否正常?是－进行第 6 步。否－更换 ETCS 控制继电器,然后进行第 13步。6. 使用 HDS 短接 SCS 线。7. 断开 ECM/PCM 插头 A(44 芯)。8. 检查 ECM/PCM 插头 A20 端子与车身地线之间的导通性。ECM/PCM 插头 A(44 芯)凹头插头端子侧是否导通？是－排除 ECM/PCM(A20)与 ETCS 控制继电器之间的导线短路故障，然后进行第 13步。否－进行第 9 步。9. 断开 ECM/PCM 插头 C(44 芯)。10. 打开点火开关至 ON(II)。11. 测量 ECM/PCM 插头 C1 端子与车身地线之间的电压。ECM/PCM 插头 C(44 芯)凹头插头端子侧是否为蓄电池电压？是－排除 ECM/PCM(C1)与 ETCS 控制继电器之间的导线短路故障，然后进行第 12步。否－进行第 18 步。12. 关闭点火开关。13. 重新连接所有插头。14. 打开点火开关至 ON(II)。15. 使用 HDS 重新设置 ECM/PCM。16. 进行 ECM/PCM 怠速学习程序(见 11-272页)。17. 使用 HDS 检查所有 DTC 或临时 DTC。是否显示 DTC 或临时 DTC？是－假如显示为 DTC P1658，检查 ETCS控制继电器与 ECM/PCM 处端子是否连接良好或松动，然后进行第 1 步。假如显示其他 DTC 或临时 DTC，则排除 DTC 故障。否－故障处理完成。■18. 假如 ECM/PCM 不是最新版软件，则升级ECM/PCM 或以运行良好的 ECM/PCM 替换(见 11-7 页)。19. 使用 HDS 检查所有 DTC 或临时 DTC。是否显示 DTC 或临时 DTC？是－假如显示为 DTC P1658，检查 ETCS控制继电器与 ECM/PCM 处端子是否连接良好或松动，然后进行第 1 步。假如显示其它 DTC 或临时 DTC，则排除 DTC 故障。否－假如已升级 ECM/PCM 软件，则完成故障处理。假如替换 ECM/PCM 软件，则更换原来的 ECM/PCM(见 ...
