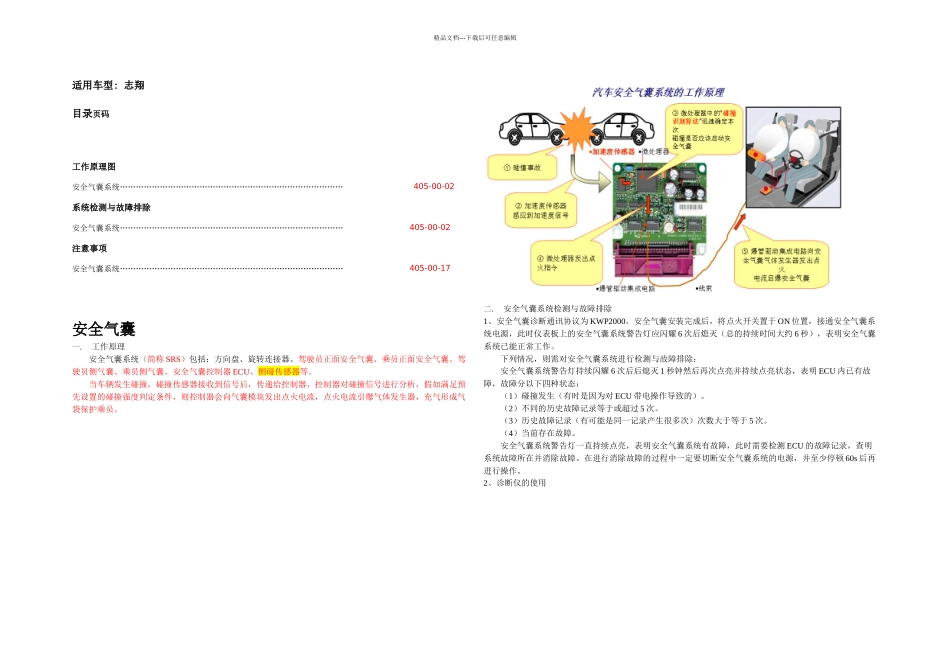

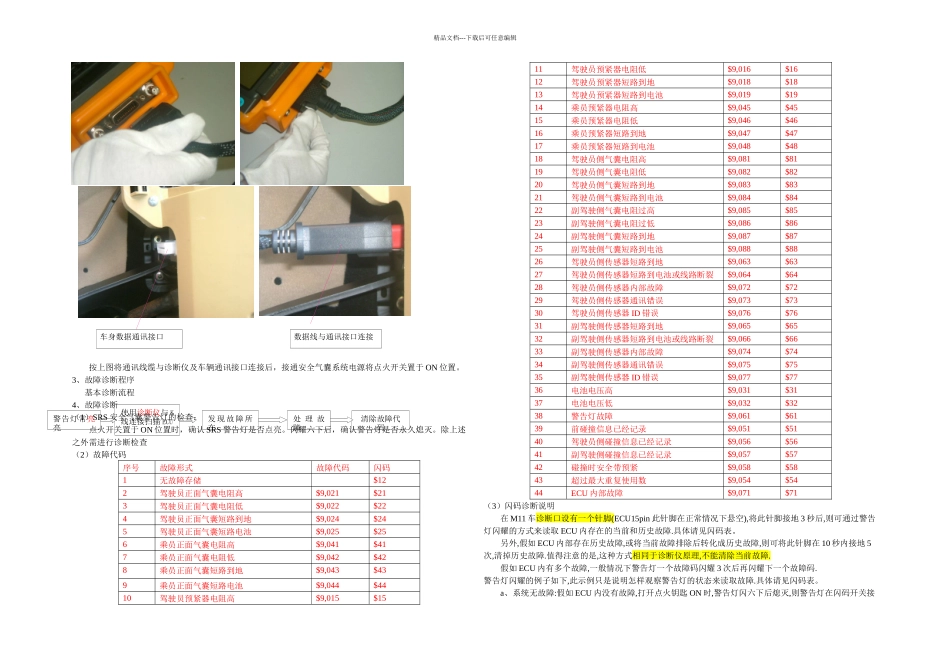

精品文档---下载后可任意编辑适用车型: 志翔目录页码工作原理图安全气囊系统…………………………………………………………………………405-00-02系统检测与故障排除安全气囊系统…………………………………………………………………………405-00-02注意事项安全气囊系统…………………………………………………………………………405-00-17安全气囊一.工作原理安全气囊系统（简称 SRS）包括：方向盘、旋转连接器、驾驶员正面安全气囊、乘员正面安全气囊、驾驶员侧气囊、乘员侧气囊、安全气囊控制器 ECU、侧碰传感器等。当车辆发生碰撞，碰撞传感器接收到信号后，传递给控制器，控制器对碰撞信号进行分析，假如满足预先设置的碰撞强度判定条件，则控制器会向气囊模块发出点火电流，点火电流引爆气体发生器，充气形成气袋保护乘员。二.安全气囊系统检测与故障排除1、安全气囊诊断通讯协议为 KWP2000。安全气囊安装完成后，将点火开关置于 ON 位置，接通安全气囊系统电源，此时仪表板上的安全气囊系统警告灯应闪耀 6 次后熄灭（总的持续时间大约 6 秒），表明安全气囊系统已能正常工作。下列情况，则需对安全气囊系统进行检测与故障排除：安全气囊系统警告灯持续闪耀 6 次后后熄灭 1 秒钟然后再次点亮并持续点亮状态，表明 ECU 内已有故障，故障分以下四种状态：（1）碰撞发生（有时是因为对 ECU 带电操作导致的）。（2）不同的历史故障记录等于或超过 5 次。（3）历史故障记录（有可能是同一记录产生很多次）次数大于等于 5 次。（4）当前存在故障。安全气囊系统警告灯一直持续点亮，表明安全气囊系统有故障，此时需要检测 ECU 的故障记录，查明系统故障所在并消除故障。在进行消除故障的过程中一定要切断安全气囊系统的电源，并至少停顿 60s 后再进行操作。2、诊断仪的使用车身数据通讯接口数据线与通讯接口连接警告灯常亮亮使用诊断仪与 K线连接扫描 ECU发 现 故 障 所在处 理 故障清除故障代码精品文档---下载后可任意编辑按上图将通讯线缆与诊断仪及车辆通讯接口连接后，接通安全气囊系统电源将点火开关置于 ON 位置。3、故障诊断程序基本诊断流程4、故障诊断（1）SRS 安全气囊警告灯的检查：点火开关置于 ON 位置时，确认 SRS 警告灯是否点亮。闪耀六下后，确认警告灯是否永久熄灭。除上述之外需进行诊断检查（2）故障代码序号故障形式故障代码闪码1无故障存储$12 2驾驶员正面气囊电阻高$9,021 $21...
