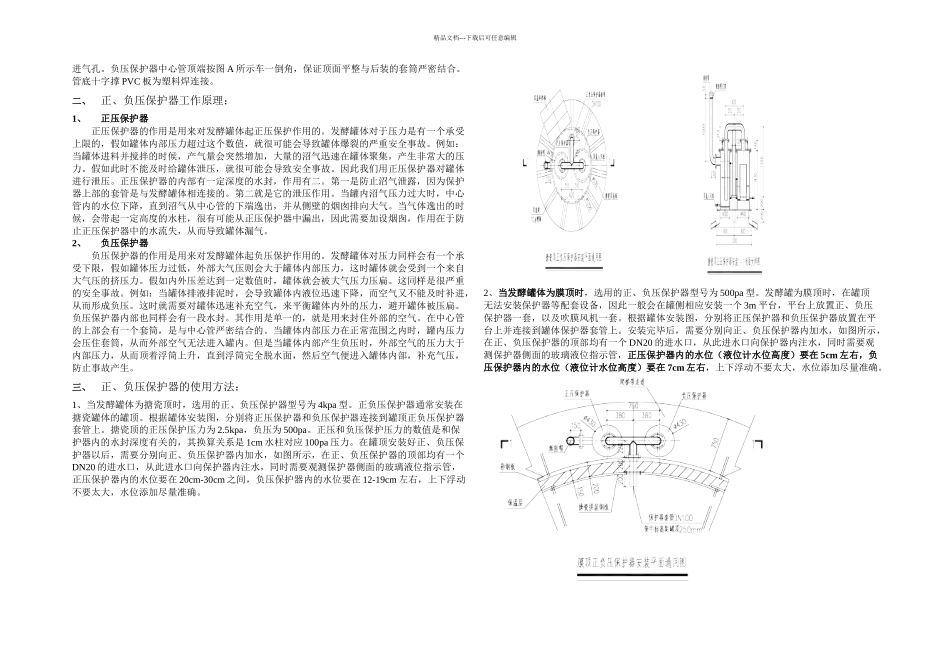

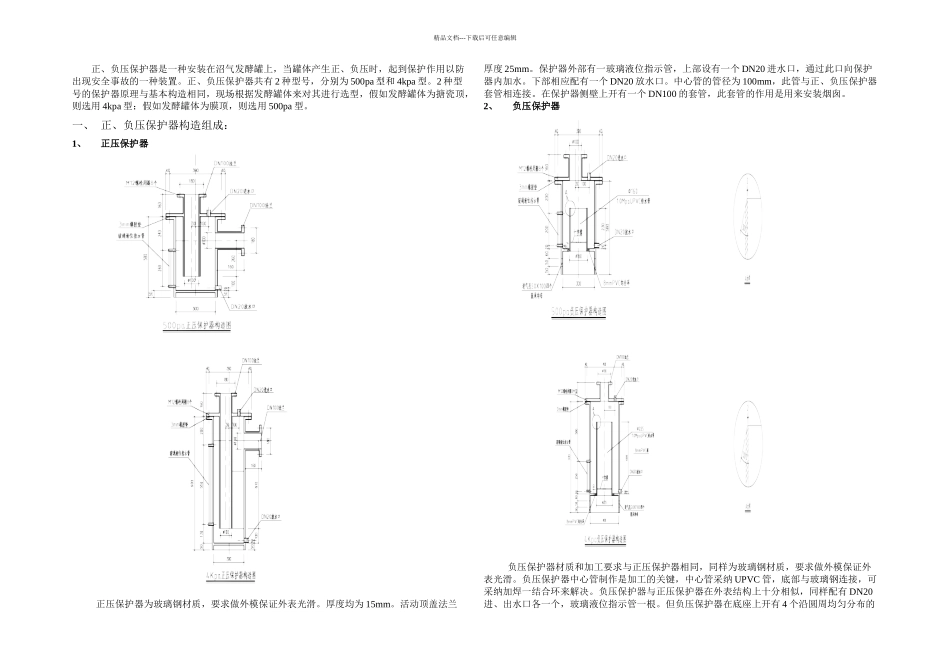

精品文档---下载后可任意编辑正、负压保护器是一种安装在沼气发酵罐上，当罐体产生正、负压时，起到保护作用以防出现安全事故的一种装置。正、负压保护器共有 2 种型号，分别为 500pa 型和 4kpa 型。2 种型号的保护器原理与基本构造相同，现场根据发酵罐体来对其进行选型，假如发酵罐体为搪瓷顶，则选用 4kpa 型；假如发酵罐体为膜顶，则选用 500pa 型。一、 正、负压保护器构造组成：1、正压保护器正压保护器为玻璃钢材质，要求做外模保证外表光滑。厚度均为 15mm。活动顶盖法兰厚度 25mm。保护器外部有一玻璃液位指示管，上部设有一个 DN20 进水口，通过此口向保护器内加水。下部相应配有一个 DN20 放水口。中心管的管径为 100mm，此管与正、负压保护器套管相连接。在保护器侧壁上开有一个 DN100 的套管，此套管的作用是用来安装烟囱。2、负压保护器负压保护器材质和加工要求与正压保护器相同，同样为玻璃钢材质，要求做外模保证外表光滑。负压保护器中心管制作是加工的关键，中心管采纳 UPVC 管，底部与玻璃钢连接，可采纳加焊一结合环来解决。负压保护器与正压保护器在外表结构上十分相似，同样配有 DN20进、出水口各一个，玻璃液位指示管一根。但负压保护器在底座上开有 4 个沿圆周均匀分布的精品文档---下载后可任意编辑进气孔。负压保护器中心管顶端按图 A 所示车一倒角，保证顶面平整与后装的套筒严密结合。管底十字撑 PVC 板为塑料焊连接。二、正、负压保护器工作原理：1、正压保护器正压保护器的作用是用来对发酵罐体起正压保护作用的。发酵罐体对于压力是有一个承受上限的，假如罐体内部压力超过这个数值，就很可能会导致罐体爆裂的严重安全事故。例如：当罐体进料并搅拌的时候，产气量会突然增加，大量的沼气迅速在罐体聚集，产生非常大的压力。假如此时不能及时给罐体泄压，就很可能会导致安全事故。因此我们用正压保护器对罐体进行泄压。正压保护器的内部有一定深度的水封，作用有二。第一是防止沼气泄露，因为保护器上部的套管是与发酵罐体相连接的。第二就是它的泄压作用。当罐内沼气压力过大时，中心管内的水位下降，直到沼气从中心管的下端逸出，并从侧壁的烟囱排向大气。当气体逸出的时候，会带起一定高度的水柱，很有可能从正压保护器中漏出，因此需要加设烟囱，作用在于防止正压保护器中的水流失，从而导致罐体漏气。2、负压保护器负压保护器的作用是用来对发酵罐体起负压保护作用的。发酵罐体...
