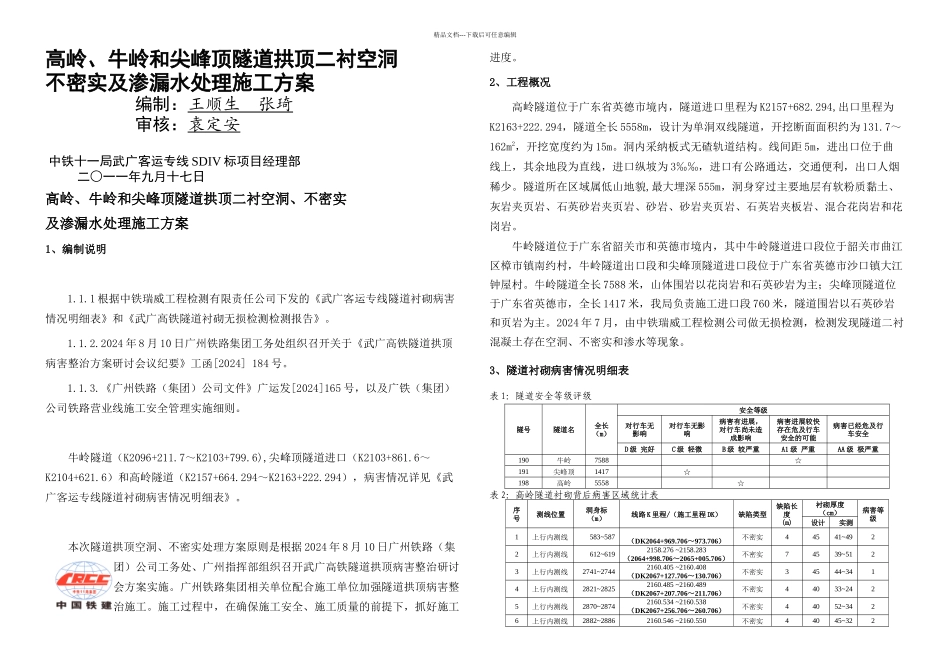

精品文档---下载后可任意编辑高岭、牛岭和尖峰顶隧道拱顶二衬空洞不密实及渗漏水处理施工方案编制：王顺生 张琦审核：袁定安 中铁十一局武广客运专线 SDIV 标项目经理部 二○一一年九月十七日高岭、牛岭和尖峰顶隧道拱顶二衬空洞、不密实及渗漏水处理施工方案1、编制说明1.1.1 根据中铁瑞威工程检测有限责任公司下发的《武广客运专线隧道衬砌病害情况明细表》和《武广高铁隧道衬砌无损检测检测报告》。1.1.2.2024 年 8 月 10 日广州铁路集团工务处组织召开关于《武广高铁隧道拱顶病害整治方案研讨会议纪要》工函[2024] 184 号。1.1.3.《广州铁路（集团）公司文件》广运发[2024]165 号，以及广铁（集团）公司铁路营业线施工安全管理实施细则。牛岭隧道（K2096+211.7～K2103+799.6),尖峰顶隧道进口（K2103+861.6～K2104+621.6）和高岭隧道（K2157+664.294～K2163+222.294），病害情况详见《武广客运专线隧道衬砌病害情况明细表》。本次隧道拱顶空洞、不密实处理方案原则是根据 2024 年 8 月 10 日广州铁路（集团）公司工务处、广州指挥部组织召开武广高铁隧道拱顶病害整治研讨会方案实施。广州铁路集团相关单位配合施工单位加强隧道拱顶病害整治施工。施工过程中，在确保施工安全、施工质量的前提下，抓好施工进度。2、工程概况高岭隧道位于广东省英德市境内，隧道进口里程为 K2157+682.294,出口里程为K2163+222.294，隧道全长 5558m，设计为单洞双线隧道，开挖断面面积约为 131.7～162m2，开挖宽度约为 15m。洞内采纳板式无碴轨道结构。线间距 5m，进出口位于曲线上，其余地段为直线，进口纵坡为 3‰‰，进口有公路通达，交通便利，出口人烟稀少。隧道所在区域属低山地貌,最大埋深 555m，洞身穿过主要地层有软粉质黏土、灰岩夹页岩、石英砂岩夹页岩、砂岩、砂岩夹页岩、石英岩夹板岩、混合花岗岩和花岗岩。牛岭隧道位于广东省韶关市和英德市境内，其中牛岭隧道进口段位于韶关市曲江区樟市镇南约村，牛岭隧道出口段和尖峰顶隧道进口段位于广东省英德市沙口镇大江钟屋村。牛岭隧道全长 7588 米，山体围岩以花岗岩和石英砂岩为主；尖峰顶隧道位于广东省英德市，全长 1417 米，我局负责施工进口段 760 米，隧道围岩以石英砂岩和页岩为主。2024 年 7 月，由中铁瑞威工程检测公司做无损检测，检测发现隧道二衬混凝土存在空洞、不密实和渗水等现象。3、隧道衬砌病害情况明细表表 1：隧道安全等级评级隧号隧道名全长（...
