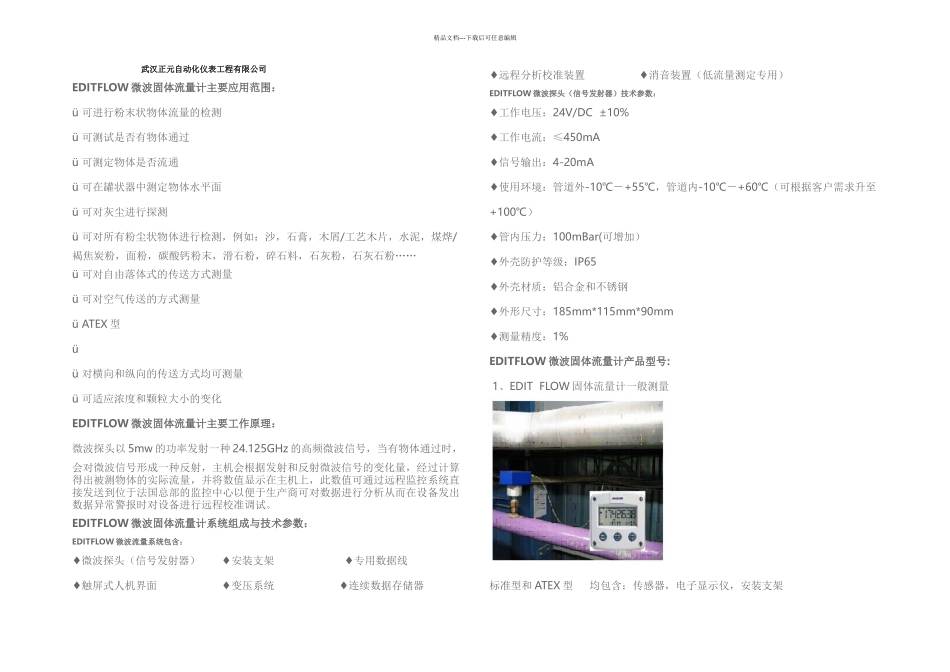

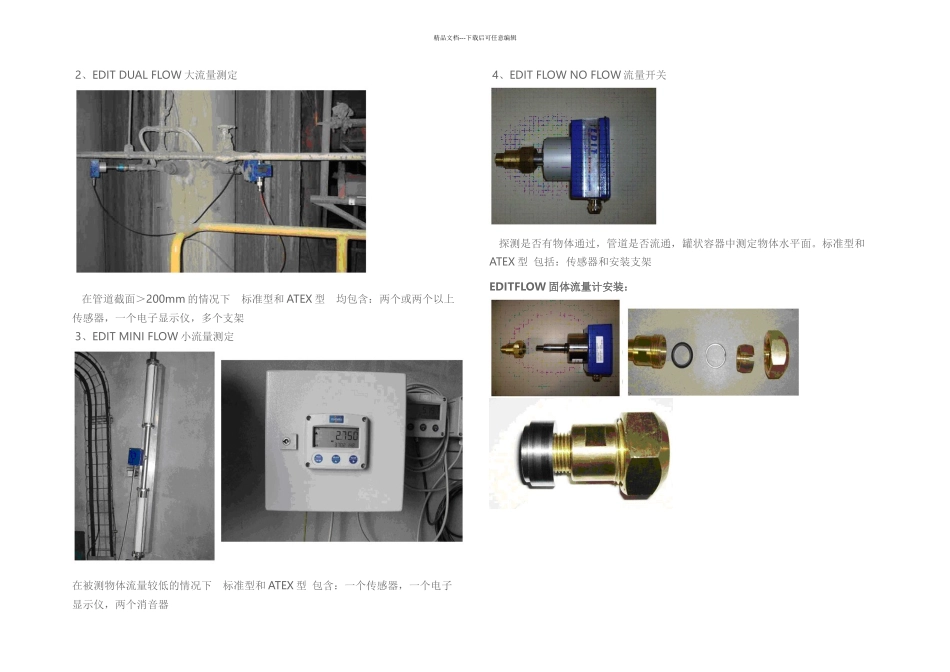

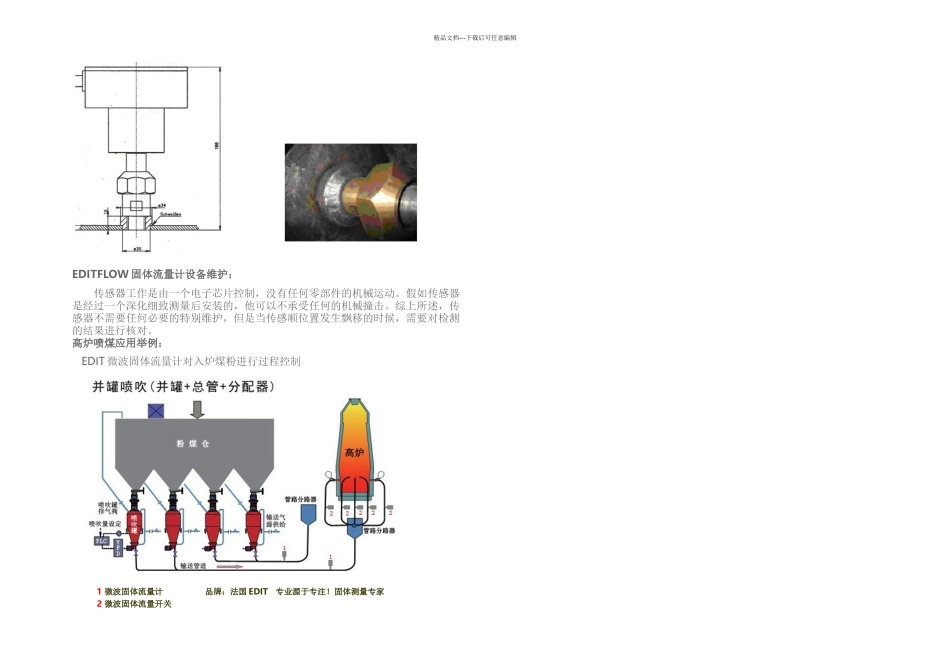

精品文档---下载后可任意编辑 武汉正元自动化仪表工程有限公司EDITFLOW 微波固体流量计主要应用范围：ü 可进行粉末状物体流量的检测ü 可测试是否有物体通过ü 可测定物体是否流通ü 可在罐状器中测定物体水平面ü 可对灰尘进行探测ü 可对所有粉尘状物体进行检测，例如：沙，石膏，木屑/工艺木片，水泥，煤烨/褐焦炭粉，面粉，碳酸钙粉末，滑石粉，碎石料，石灰粉，石灰石粉……ü 可对自由落体式的传送方式测量ü 可对空气传送的方式测量ü ATEX 型üü 对横向和纵向的传送方式均可测量ü 可适应浓度和颗粒大小的变化EDITFLOW 微波固体流量计主要工作原理：微波探头以 5mw 的功率发射一种 24.125GHz 的高频微波信号，当有物体通过时，会对微波信号形成一种反射，主机会根据发射和反射微波信号的变化量，经过计算得出被测物体的实际流量，并将数值显示在主机上，此数值可通过远程监控系统直接发送到位于法国总部的监控中心以便于生产商可对数据进行分析从而在设备发出数据异常警报时对设备进行远程校准调试。EDITFLOW 微波固体流量计系统组成与技术参数：EDITFLOW 微波流量系统包含：♦微波探头（信号发射器） 安装支架 专用数据线♦♦♦触屏式人机界面 变压系统 连续数据存储器 ♦♦♦远程分析校准装置 消音装置（低流量测定专用）♦EDITFLOW 微波探头（信号发射器）技术参数：♦工作电压：24V/DC ±10%♦工作电流：≤450mA♦信号输出：4-20mA♦使用环境：管道外-10℃－+55℃，管道内-10℃－+60℃（可根据客户需求升至+100℃）♦管内压力：100mBar(可增加）♦外壳防护等级：IP65♦外壳材质：铝合金和不锈钢♦外形尺寸：185mm*115mm*90mm♦测量精度：1%EDITFLOW 微波固体流量计产品型号: 1、EDIT FLOW 固体流量计一般测量标准型和 ATEX 型 均包含：传感器，电子显示仪，安装支架精品文档---下载后可任意编辑 2、EDIT DUAL FLOW 大流量测定 在管道截面＞200mm 的情况下 标准型和 ATEX 型 均包含：两个或两个以上传感器，一个电子显示仪，多个支架 3、EDIT MINI FLOW 小流量测定在被测物体流量较低的情况下 标准型和 ATEX 型 包含：一个传感器，一个电子显示仪，两个消音器 4、EDIT FLOW NO FLOW 流量开关 探测是否有物体通过，管道是否流通，罐状容器中测定物体水平面。标准型和ATEX 型 包括：传感器和安装支架EDITFLOW 固体流量计安装：精品文档---下载后可任意编辑EDITFLOW 固...
