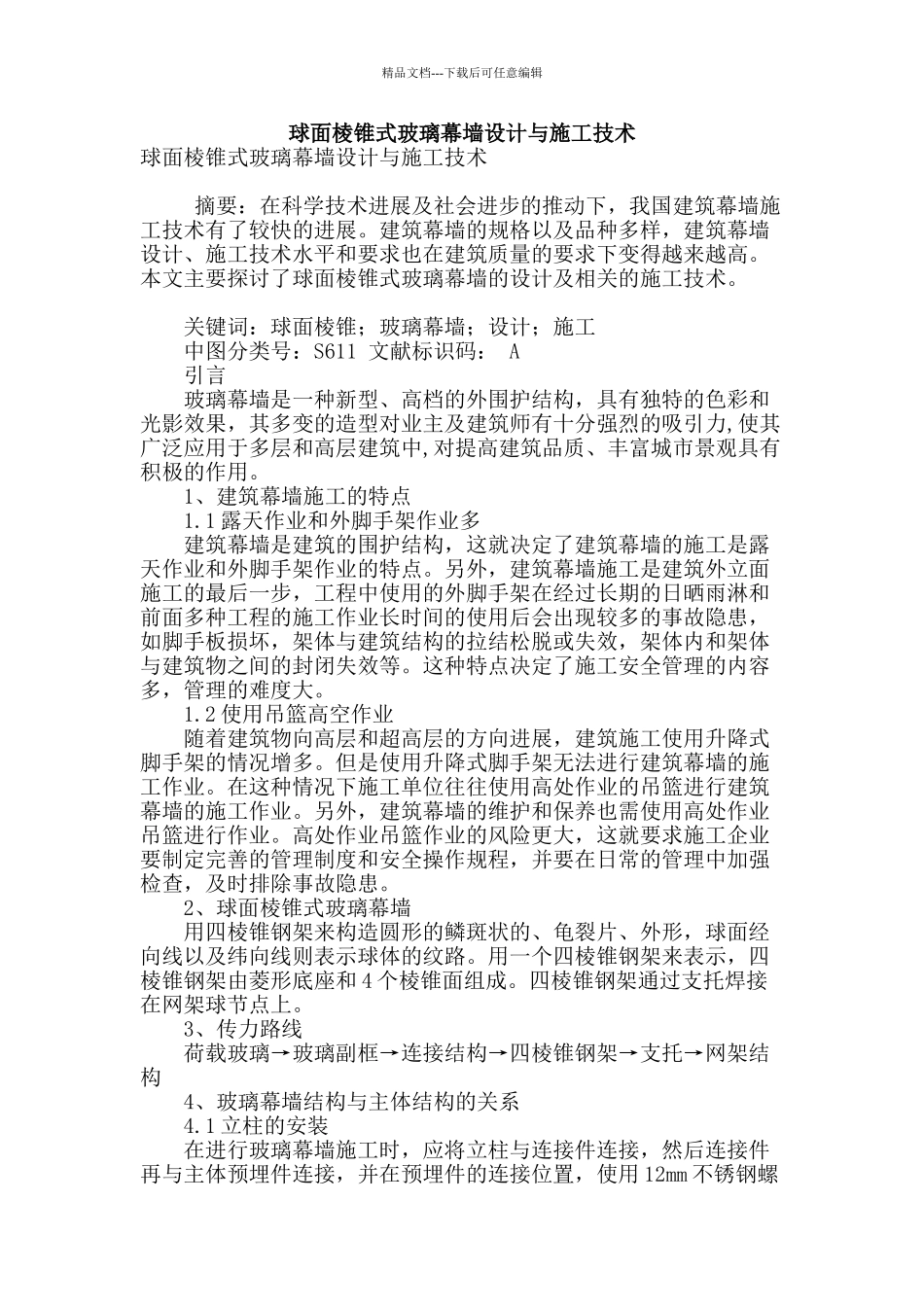

精品文档---下载后可任意编辑球面棱锥式玻璃幕墙设计与施工技术球面棱锥式玻璃幕墙设计与施工技术 摘要：在科学技术进展及社会进步的推动下，我国建筑幕墙施工技术有了较快的进展。建筑幕墙的规格以及品种多样，建筑幕墙设计、施工技术水平和要求也在建筑质量的要求下变得越来越高。本文主要探讨了球面棱锥式玻璃幕墙的设计及相关的施工技术。 关键词：球面棱锥；玻璃幕墙；设计；施工 中图分类号：S611 文献标识码： A 引言 玻璃幕墙是一种新型、高档的外围护结构，具有独特的色彩和光影效果，其多变的造型对业主及建筑师有十分强烈的吸引力,使其广泛应用于多层和高层建筑中,对提高建筑品质、丰富城市景观具有积极的作用。 1、建筑幕墙施工的特点 1.1 露天作业和外脚手架作业多 建筑幕墙是建筑的围护结构，这就决定了建筑幕墙的施工是露天作业和外脚手架作业的特点。另外，建筑幕墙施工是建筑外立面施工的最后一步，工程中使用的外脚手架在经过长期的日晒雨淋和前面多种工程的施工作业长时间的使用后会出现较多的事故隐患，如脚手板损坏，架体与建筑结构的拉结松脱或失效，架体内和架体与建筑物之间的封闭失效等。这种特点决定了施工安全管理的内容多，管理的难度大。 1.2 使用吊篮高空作业 随着建筑物向高层和超高层的方向进展，建筑施工使用升降式脚手架的情况增多。但是使用升降式脚手架无法进行建筑幕墙的施工作业。在这种情况下施工单位往往使用高处作业的吊篮进行建筑幕墙的施工作业。另外，建筑幕墙的维护和保养也需使用高处作业吊篮进行作业。高处作业吊篮作业的风险更大，这就要求施工企业要制定完善的管理制度和安全操作规程，并要在日常的管理中加强检查，及时排除事故隐患。 2、球面棱锥式玻璃幕墙 用四棱锥钢架来构造圆形的鳞斑状的、龟裂片、外形，球面经向线以及纬向线则表示球体的纹路。用一个四棱锥钢架来表示，四棱锥钢架由菱形底座和 4 个棱锥面组成。四棱锥钢架通过支托焊接在网架球节点上。 3、传力路线 荷载玻璃→玻璃副框→连接结构→四棱锥钢架→支托→网架结构 4、玻璃幕墙结构与主体结构的关系 4.1 立柱的安装 在进行玻璃幕墙施工时，应将立柱与连接件连接，然后连接件再与主体预埋件连接，并在预埋件的连接位置，使用 12mm 不锈钢螺精品文档---下载后可任意编辑栓；立柱对接使用专用铝合金插芯，插芯长度不小于 400 mm；立柱对接时应留伸缩缝 15 mm，当幕墙框架调整后，伸缩缝处应注硅...
