木模板、钢管脚手排架的模板支撑系统施工荷载值分析研究VIP免费

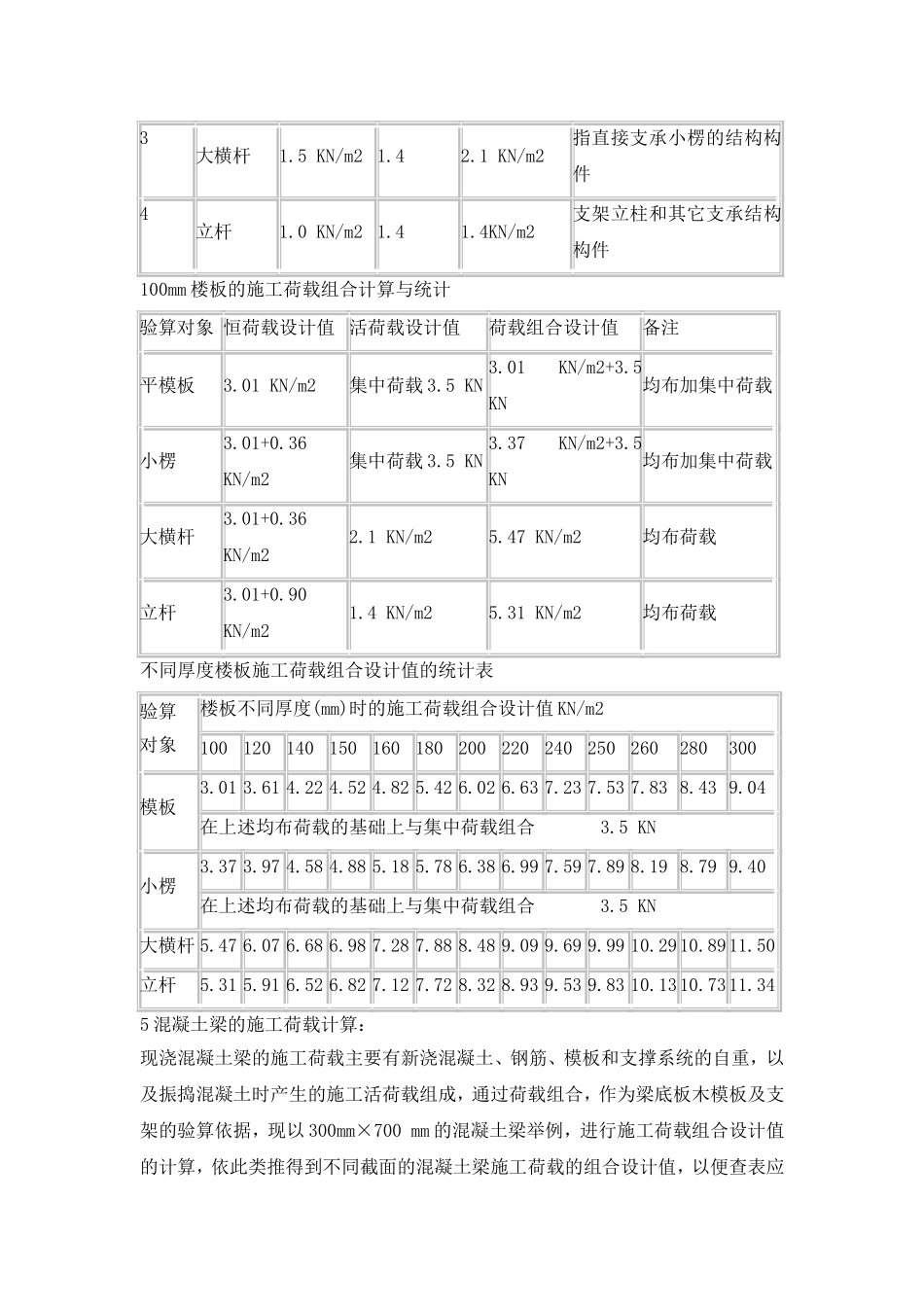

本方案是以木模板、钢管脚手排架的模板支撑系统为研究对象，在泵送、预拌商品混凝土、机械振捣的施工工艺条件下，对施工荷载进行了计算，并应用了统计学原理，获得不同截面梁、板的施工荷载值，不仅减化了计算工作量，并能方便查找应用。关键词：模板钢管支撑混凝土施工荷载分项系数侧压力荷载组合1施工荷载计算的计算依据施工荷载的计算方法应符合《建筑结构荷载规范》GB50009-2001的规定。本文仅适用于木模板、钢管脚手排架、钢管顶撑、支撑托的模板支撑系统；采用泵送、预拌商品混凝土，机械振捣的施工工艺，并依据原《混凝土结构工程施工验收规范》GB50204-92，附录中有关“普通模板及其支架荷载标准值及分项系数”的取值标准。2模板支撑系统及其新浇钢筋混凝土自重的计算参数：模板及其支架的自重标准值应根据模板设计图确定，新浇混凝土自重标准值可根据实际重力密度确定，钢筋自重标准值可根据设计图纸确定，也可以按下表采用钢筋混凝土和模板及其支架自重标准值和设计值统计表材料名称单位标准值分项系数设计值备注平板的模板KM/m20.31.20.36包括小楞梁的模板KN/m20.51.20.6展开面积普通混凝土KN/m3241.228.8楼板的钢筋KN1.11.21.32每立方米混凝土的含量梁的钢筋KN1.51.21.8模板及支架KN/m20.751.20.9层高≤4m3施工人员及设备荷载的取值标准：施工活荷载的取值标准应根据不同的验算对象，对照下表选取，对于大型设备如上料平台、混凝土输送泵、配料机、集料斗等的施工荷载，应根据实际情况计算，并在大型设备的布置点，采取有针对性的加固措施。施工活荷载标准值和设计值统计表序号计算构件名称荷载类型单位标准值分项系数设计值备注1模板及直接支撑模板的小楞均布荷载KN/m22.51.43.5比较两者,取较大弯矩值2集中荷载KN2.51.43.53支撑小楞构件均布荷载KN/m21.51.42.1指大横杆4支架立杆均布荷载KN/m21.01.41.4及支承构件5水平模板振捣荷载KN/m22.01.42.8浇筑混凝土6垂直模板振捣荷载KN/m24.01.45.6振捣侧压力7柱、墙支架水平荷载KN/m22.01.42.8泵送混凝土4混凝土楼板的施工荷载计算：现浇混凝土楼面板的施工荷载主要有新浇混凝土、钢筋、模板和支撑系统的自重以及施工活荷载组成，针对验算的具体对象，采用相应的荷载组合方式，现以100mm厚的混凝土楼面板举例，进行施工荷载组合设计值的计算，依此类推得到不同厚度楼板的施工荷载组合设计值，以便查表应用。100mm楼板施工阶段恒荷载的计算与统计材料名称计算式恒载标准值分项系数恒载设计值备注楼板的钢筋混凝土0.1×(24+1.1)2.51KN/m21.23.01KN/m2100mm楼板平板的模板及小楞0.30.3KN/m21.20.36KN/m2木模板楼板的模板及支架0.750.75KN/m21.20.90KN/m2层高不大于4m楼板施工活荷载的计算与统计序号验算对象人员及设备分项系数活荷载设计值备注1模板及小楞2.5KN/m21.4取集中荷载3.5KN验算平模板和小楞时，以集中荷载进行组合，其弯矩最不利。22.5KN1.43大横杆1.5KN/m21.42.1KN/m2指直接支承小楞的结构构件4立杆1.0KN/m21.41.4KN/m2支架立柱和其它支承结构构件100mm楼板的施工荷载组合计算与统计验算对象恒荷载设计值活荷载设计值荷载组合设计值备注平模板3.01KN/m2集中荷载3.5KN3.01KN/m2+3.5KN均布加集中荷载小楞3.01+0.36KN/m2集中荷载3.5KN3.37KN/m2+3.5KN均布加集中荷载大横杆3.01+0.36KN/m22.1KN/m25.47KN/m2均布荷载立杆3.01+0.90KN/m21.4KN/m25.31KN/m2均布荷载不同厚度楼板施工荷载组合设计值的统计表验算对象楼板不同厚度(mm)时的施工荷载组合设计值KN/m2100120140150160180200220240250260280300模板3.013.614.224.524.825.426.026.637.237.537.838.439.04在上述均布荷载的基础上与集中荷载组合3.5KN小楞3.373.974.584.885.185.786.386.997.597.898.198.799.40在上述均布荷载的基础上与集中荷载组合3.5KN大横杆5.476.076.686.987.287.888.489.099.699.9910.2910.8911.50立杆5.315.916.526.827.127.728.328.939.539.8310.1310.7311.345混凝土梁的施工荷载计算：现浇混凝土梁的施工荷载主要有新浇混凝土、钢筋、模板和支撑系统的自重，以及振捣混凝土时产生的施工活荷载组成，通过荷载组合，作为梁底板木模板及支架的验...
