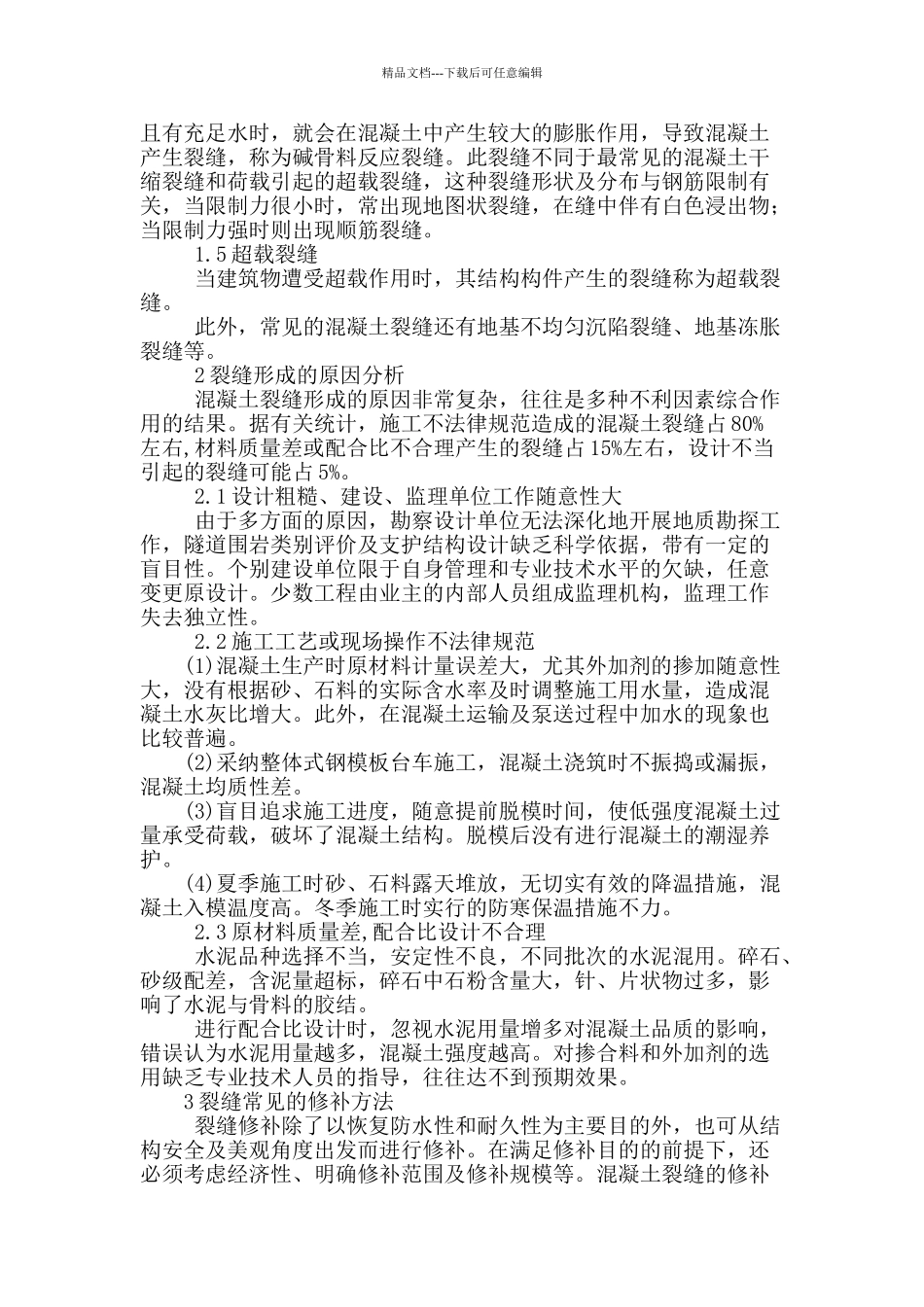

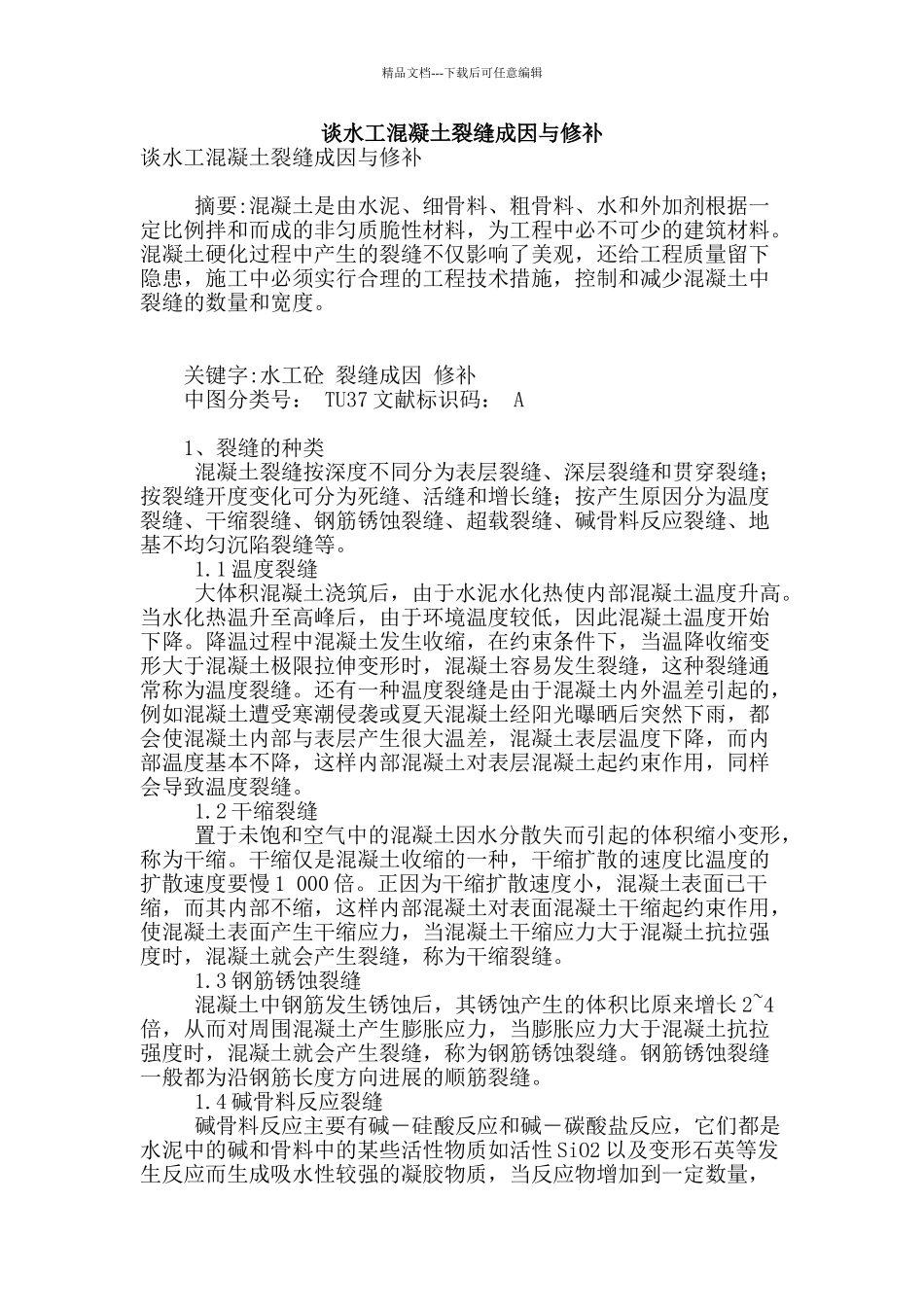

精品文档---下载后可任意编辑谈水工混凝土裂缝成因与修补谈水工混凝土裂缝成因与修补 摘要:混凝土是由水泥、细骨料、粗骨料、水和外加剂根据一定比例拌和而成的非匀质脆性材料，为工程中必不可少的建筑材料。混凝土硬化过程中产生的裂缝不仅影响了美观，还给工程质量留下隐患，施工中必须实行合理的工程技术措施，控制和减少混凝土中裂缝的数量和宽度。 关键字:水工砼 裂缝成因 修补 中图分类号： TU37 文献标识码： A 1、裂缝的种类 混凝土裂缝按深度不同分为表层裂缝、深层裂缝和贯穿裂缝；按裂缝开度变化可分为死缝、活缝和增长缝；按产生原因分为温度裂缝、干缩裂缝、钢筋锈蚀裂缝、超载裂缝、碱骨料反应裂缝、地基不均匀沉陷裂缝等。 1.1 温度裂缝 大体积混凝土浇筑后，由于水泥水化热使内部混凝土温度升高。当水化热温升至高峰后，由于环境温度较低，因此混凝土温度开始下降。降温过程中混凝土发生收缩，在约束条件下，当温降收缩变形大于混凝土极限拉伸变形时，混凝土容易发生裂缝，这种裂缝通常称为温度裂缝。还有一种温度裂缝是由于混凝土内外温差引起的，例如混凝土遭受寒潮侵袭或夏天混凝土经阳光曝晒后突然下雨，都会使混凝土内部与表层产生很大温差，混凝土表层温度下降，而内部温度基本不降，这样内部混凝土对表层混凝土起约束作用，同样会导致温度裂缝。 1.2 干缩裂缝 置于未饱和空气中的混凝土因水分散失而引起的体积缩小变形，称为干缩。干缩仅是混凝土收缩的一种，干缩扩散的速度比温度的扩散速度要慢 1 000 倍。正因为干缩扩散速度小，混凝土表面已干缩，而其内部不缩，这样内部混凝土对表面混凝土干缩起约束作用，使混凝土表面产生干缩应力，当混凝土干缩应力大于混凝土抗拉强度时，混凝土就会产生裂缝，称为干缩裂缝。 1.3 钢筋锈蚀裂缝 混凝土中钢筋发生锈蚀后，其锈蚀产生的体积比原来增长 2~4倍，从而对周围混凝土产生膨胀应力，当膨胀应力大于混凝土抗拉强度时，混凝土就会产生裂缝，称为钢筋锈蚀裂缝。钢筋锈蚀裂缝一般都为沿钢筋长度方向进展的顺筋裂缝。 1.4 碱骨料反应裂缝 碱骨料反应主要有碱―硅酸反应和碱―碳酸盐反应，它们都是水泥中的碱和骨料中的某些活性物质如活性 SiO2 以及变形石英等发生反应而生成吸水性较强的凝胶物质，当反应物增加到一定数量，精品文档---下载后可任意编辑且有充足水时，就会在混凝土中产生较大的膨胀作用，导致混凝土产生裂缝，称为碱骨料反应裂缝。此裂...
