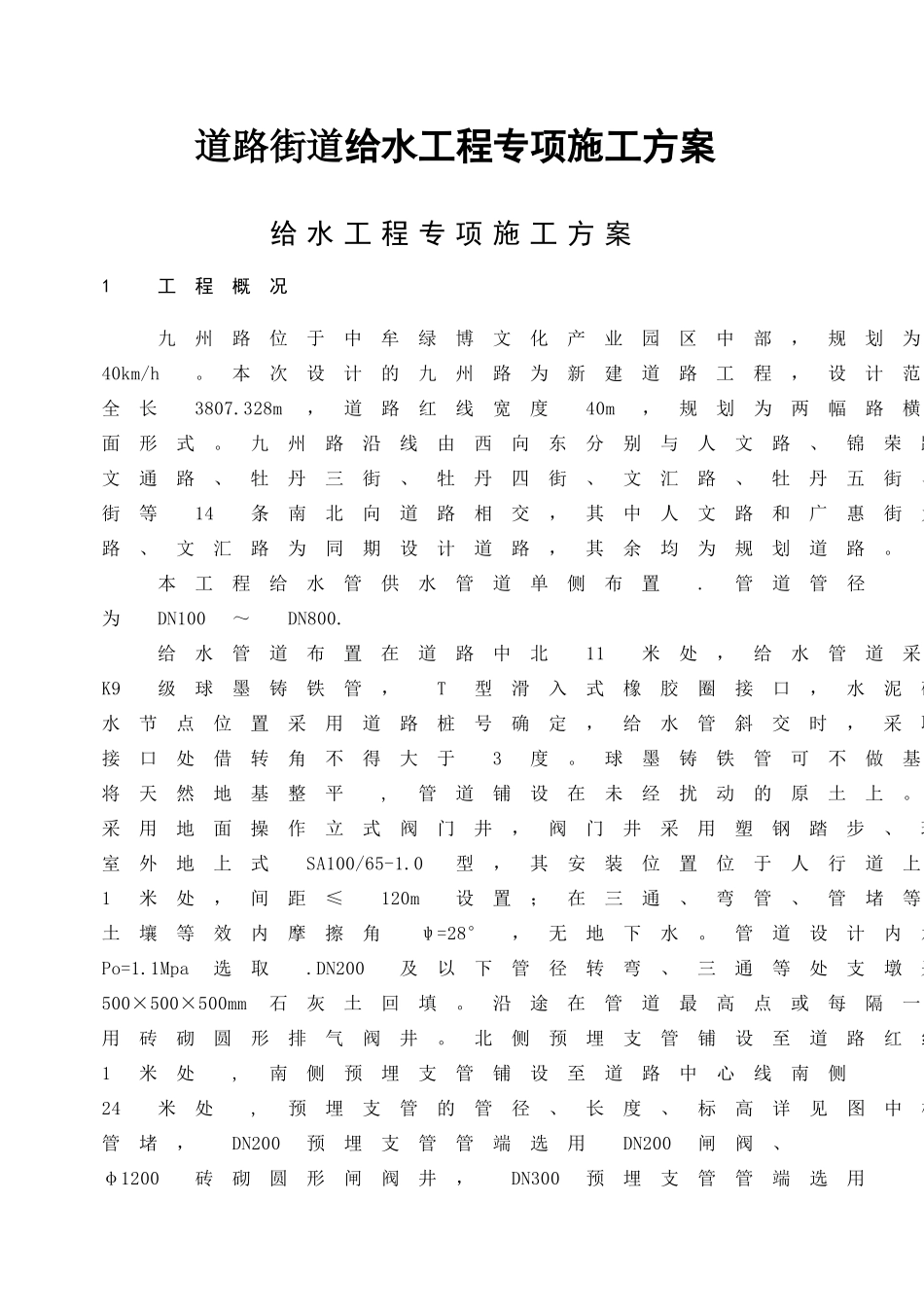

开发建设有限公司道路街道给水工程专项施工方案_第1页
1/19

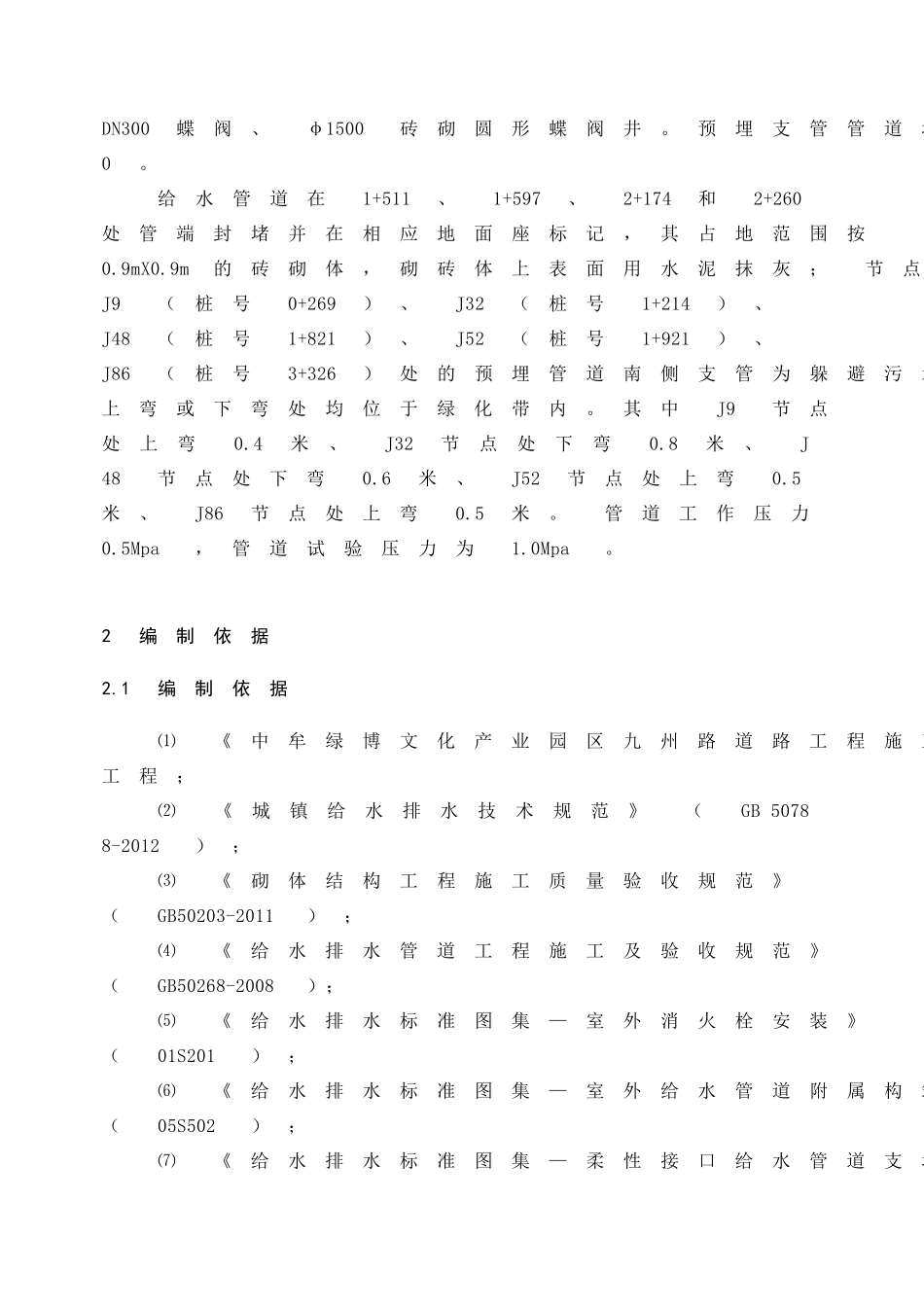

开发建设有限公司道路街道给水工程专项施工方案_第2页
2/19

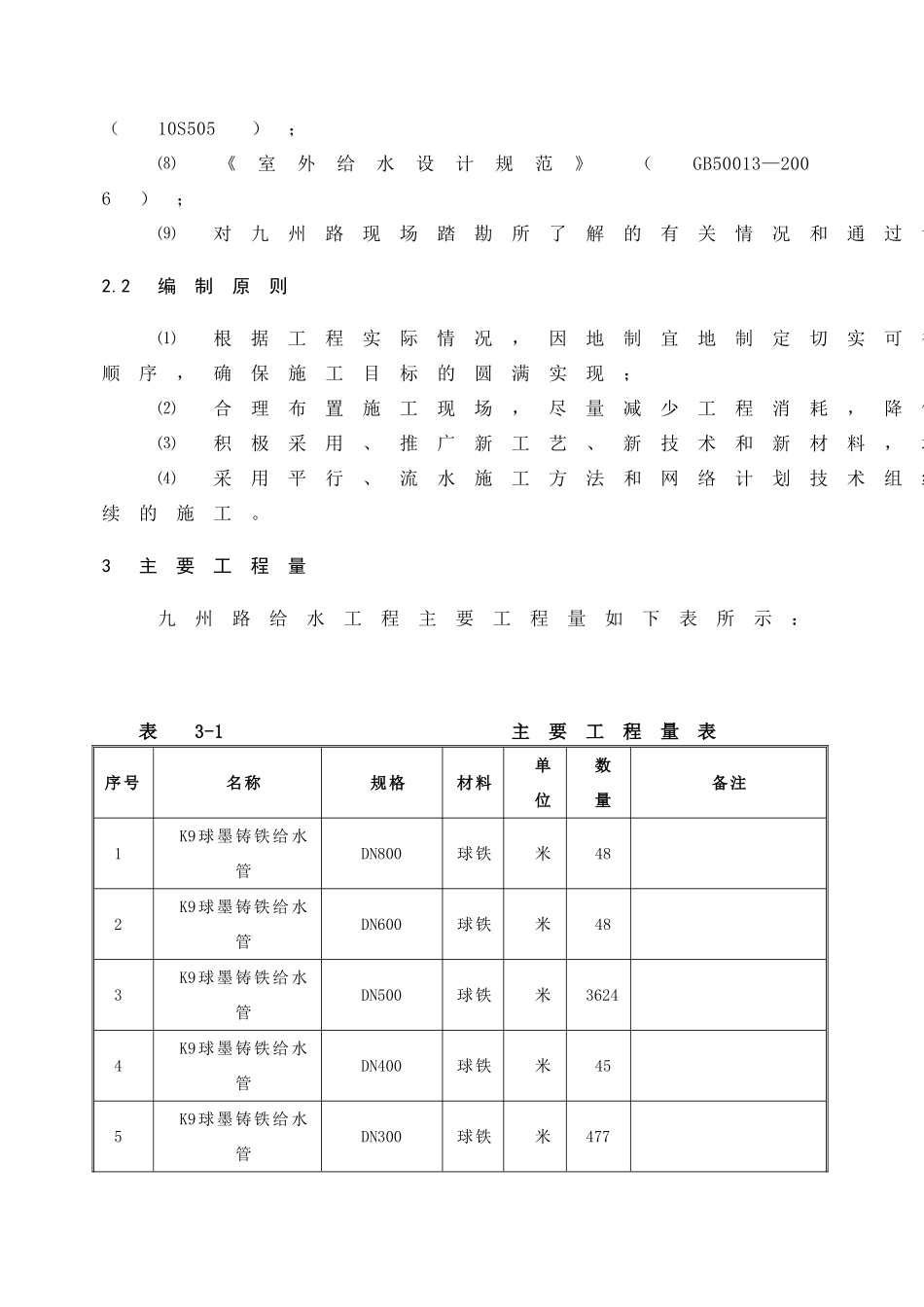

开发建设有限公司道路街道给水工程专项施工方案_第3页
3/19
道路街道给水工程专项施工方案给水工程专项施工方案1工程概况九州路位于中牟绿博文化产业园区中部,规划为东西向城市次干路,设计速度为40km/h。本次设计的九州路为新建道路工程,设计范围西起人文路,东至广惠街,全长3807.328m,道路红线宽度40m,规划为两幅路横断面形式。九州路沿线由西向东分别与人文路、锦荣路、牡丹一街、屏华路、牡丹二街、文通路、牡丹三街、牡丹四街、文汇路、牡丹五街、紫寰路、牡丹六街、紫薇路和广惠街等14条南北向道路相交,其中人文路和广惠街为现状道路,锦荣路、文通路、文汇路为同期设计道路,其余均为规划道路。本工程给水管供水管道单侧布置.管道管径为DN100~DN800.给水管道布置在道路中北11米处,给水管道采用K9级球墨铸铁管,T型滑入式橡胶圈接口,水泥砂浆衬里。给水节点位置采用道路桩号确定,给水管斜交时,采取逐根借转,使之与道路保持平行接口处借转角不得大于3度。球墨铸铁管可不做基础处理,将天然地基整平,管道铺设在未经扰动的原土上。给水工程阀门井采用地面操作立式阀门井,阀门井采用塑钢踏步、球墨铸铁井盖及盖座。消火栓均采用室外地上式SA100/65-1.0型,其安装位置位于人行道上距路缘石1米处,间距≤120m设置;在三通、弯管、管堵等处需要做支墩土壤等效内摩擦角ψ=28°,无地下水。管道设计内水压力为按Po=1.1Mpa选取.DN200及以下管径转弯、三通等处支墩采用500×500×500mm石灰土回填。沿途在管道最高点或每隔一定距离设置排气阀井,采用砖砌圆形排气阀井。北侧预埋支管铺设至道路红线外1米处,南侧预埋支管铺设至道路中心线南侧24米处,预埋支管的管径、长度、标高详见图中标注。支管端部设阀门及管堵,DN200预埋支管管端选用DN200闸阀、φ1200砖砌圆形闸阀井,DN300预埋支管管端选用DN300蝶阀、φ1500砖砌圆形蝶阀井。预埋支管管道坡度为0。给水管道在1+511、1+597、2+174和2+260处管端封堵并在相应地面座标记,其占地范围按0.9mX0.9m的砖砌体,砌砖体上表面用水泥抹灰;节点J9(桩号0+269)、J32(桩号1+214)、J48(桩号1+821)、J52(桩号1+921)、J86(桩号3+326)处的预埋管道南侧支管为躲避污水干管均上弯或下弯上弯或下弯处均位于绿化带内。其中J9节点处上弯0.4米、J32节点处下弯0.8米、J48节点处下弯0.6米、J52节点处上弯0.5米、J86节点处上弯0.5米。管道工作压力0.5Mpa,管道试验压力为1.0Mpa。2编制依据2.1编制依据⑴《中牟绿博文化产业园区九州路道路工程施工图设计》第三分册:给水工程;⑵《城镇给水排水技术规范》(GB50788-2012);⑶《砌体结构工程施工质量验收规范》(GB50203-2011);⑷《给水排水管道工程施工及验收规范》(GB50268-2008);⑸《给水排水标准图集—室外消火栓安装》(01S201);⑹《给水排水标准图集—室外给水管道附属构筑物》(05S502);⑺《给水排水标准图集—柔性接口给水管道支墩》(10S505);⑻《室外给水设计规范》(GB50013—2006);⑼对九州路现场踏勘所了解的有关情况和通过调查所掌握的有关信息。2.2编制原则⑴根据工程实际情况,因地制宜地制定切实可行的施工方案,合理安排施工顺序,确保施工目标的圆满实现;⑵合理布置施工现场,尽量减少工程消耗,降低生产成本;⑶积极采用、推广新工艺、新技术和新材料,增加产品的科技含量;⑷采用平行、流水施工方法和网络计划技术组织施工,进行有序、均衡、连续的施工。3主要工程量九州路给水工程主要工程量如下表所示:表3-1主要工程量表序号名称规格材料单位数量备注1K9球墨铸铁给水管DN800球铁米482K9球墨铸铁给水管DN600球铁米483K9球墨铸铁给水管DN500球铁米36244K9球墨铸铁给水管DN400球铁米455K9球墨铸铁给水管DN300球铁米4776K9球墨铸铁给水管DN200球铁米731预埋支管7K9球墨铸铁给水管DN100球铁米200接消火栓8伸缩蝶阀DN8000个2SD341X—109伸缩蝶阀DN600个2SD341X—1010伸缩蝶阀DN50个17SD341X—1011伸缩蝶阀DN400个2SD341X—1012伸缩蝶阀DN300个18SD341X—1013软密封闸阀DN200个32SZ45X—1014硬密封闸阀DN100个39Z45T-10,用于消火栓15硬密封闸阀DN100个5Z45T-10,用于排气16圆形蝶阀井Φ2400砖砌座205S502-2717圆...
