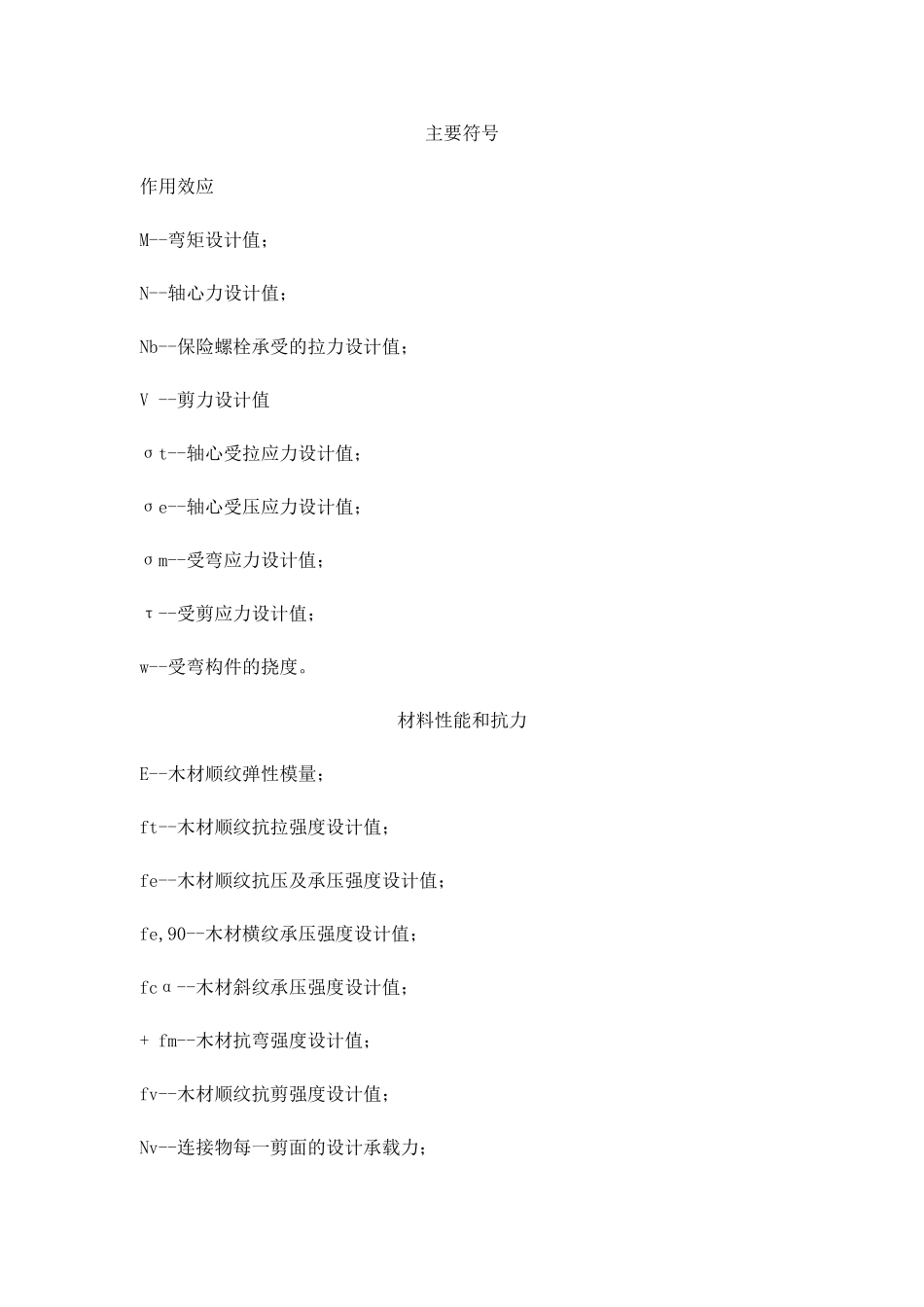

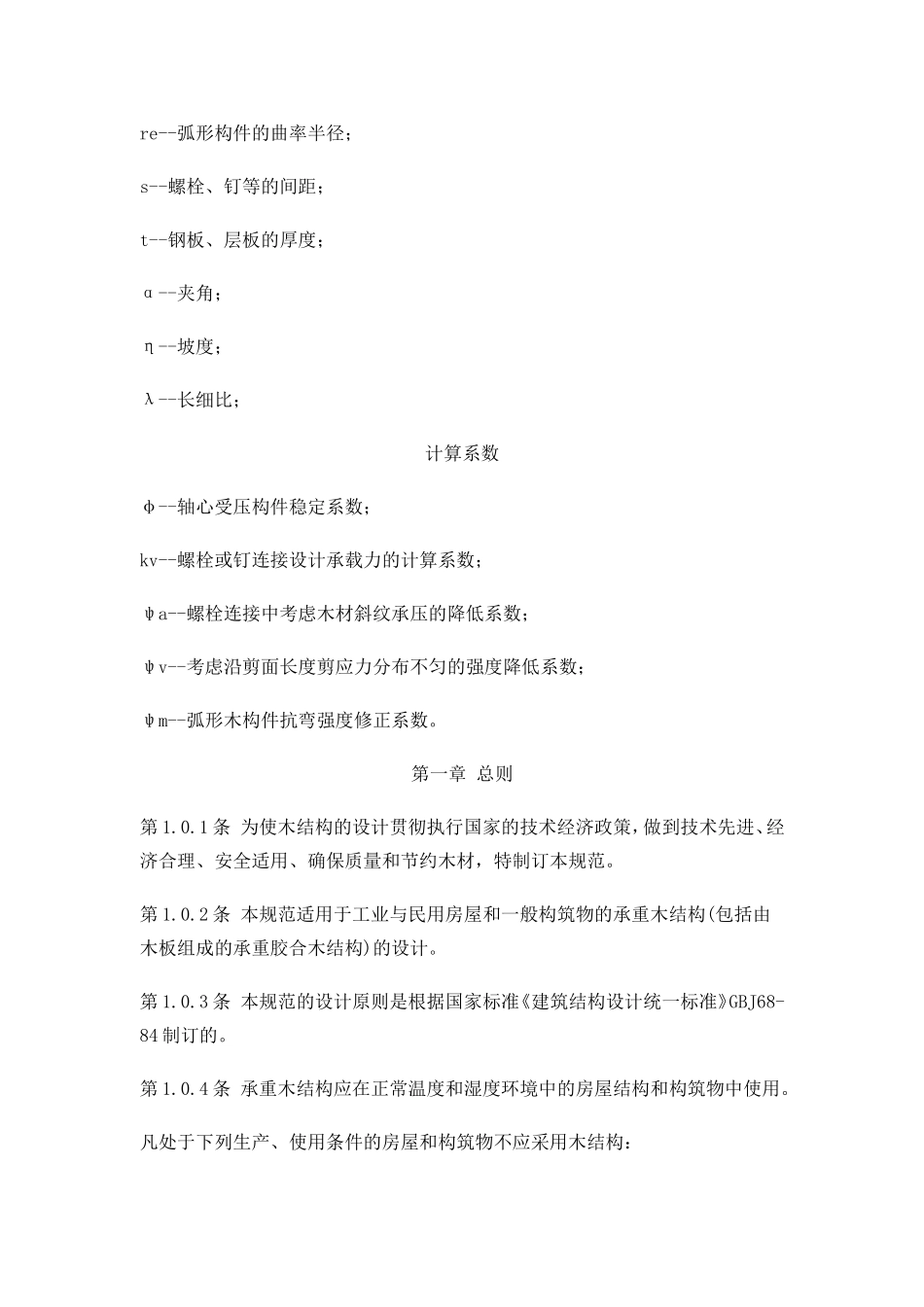

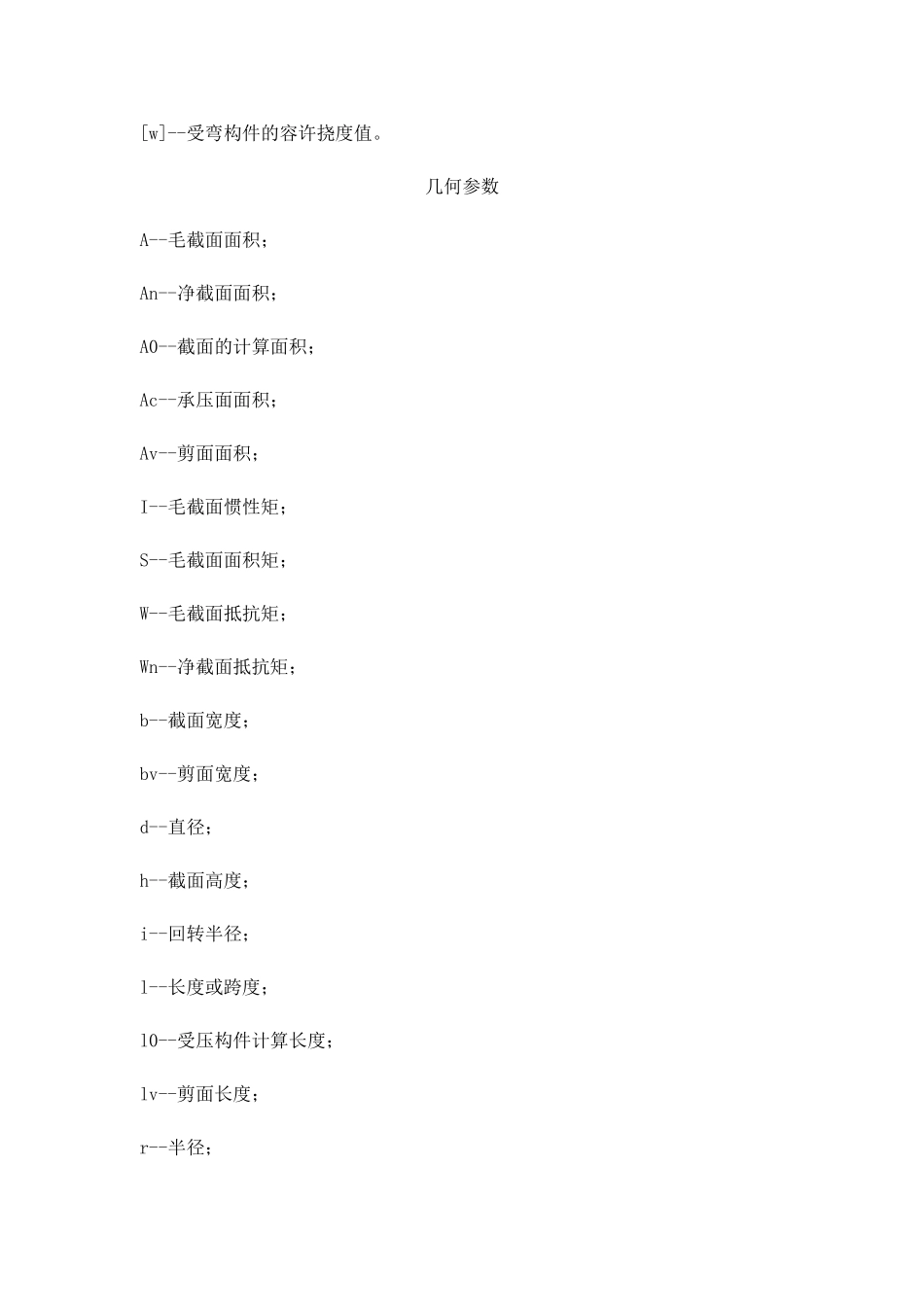

主要符号作用效应M--弯矩设计值；N--轴心力设计值；Nb--保险螺栓承受的拉力设计值；V--剪力设计值σt--轴心受拉应力设计值；σe--轴心受压应力设计值；σm--受弯应力设计值；τ--受剪应力设计值；w--受弯构件的挠度。材料性能和抗力E--木材顺纹弹性模量；ft--木材顺纹抗拉强度设计值；fe--木材顺纹抗压及承压强度设计值；fe,90--木材横纹承压强度设计值；fcα--木材斜纹承压强度设计值；+fm--木材抗弯强度设计值；fv--木材顺纹抗剪强度设计值；Nv--连接物每一剪面的设计承载力；[w]--受弯构件的容许挠度值。几何参数A--毛截面面积；An--净截面面积；A0--截面的计算面积；Ac--承压面面积；Av--剪面面积；I--毛截面惯性矩；S--毛截面面积矩；W--毛截面抵抗矩；Wn--净截面抵抗矩；b--截面宽度；bv--剪面宽度；d--直径；h--截面高度；i--回转半径；l--长度或跨度；l0--受压构件计算长度；lv--剪面长度；r--半径；re--弧形构件的曲率半径；s--螺栓、钉等的间距；t--钢板、层板的厚度；α--夹角；η--坡度；λ--长细比；计算系数φ--轴心受压构件稳定系数；kv--螺栓或钉连接设计承载力的计算系数；ψa--螺栓连接中考虑木材斜纹承压的降低系数；ψv--考虑沿剪面长度剪应力分布不匀的强度降低系数；ψm--弧形木构件抗弯强度修正系数。第一章总则第1.0.1条为使木结构的设计贯彻执行国家的技术经济政策，做到技术先进、经济合理、安全适用、确保质量和节约木材，特制订本规范。第1.0.2条本规范适用于工业与民用房屋和一般构筑物的承重木结构(包括由木板组成的承重胶合木结构)的设计。第1.0.3条本规范的设计原则是根据国家标准《建筑结构设计统一标准》GBJ68-84制订的。第1.0.4条承重木结构应在正常温度和湿度环境中的房屋结构和构筑物中使用。凡处于下列生产、使用条件的房屋和构筑物不应采用木结构：一、极易引起火灾；二、受生产性高温影响，木材表面温度高于50℃；三、经常受潮且不易通风。第1.0.5条本结构的设计，除应遵守本规范的规定外，尚应符合国家现行有关标准、规范的规定。第二章材料第一节木材第2.1.1条承重结构用的木材，应从本规范表3.2.1-1所列的树种中选用。主要的承重构件宜采用针叶材；重要的木制连接应采用细密、直纹、无节和无其他缺陷的耐腐的硬质阔叶材。在确保工程质量的前提下，可逐步扩大树种的利用。当采用新利用树种木材作承重结构时，可按本规范附录一的要求进行设计。第2.1.2条承重结构用的木材，其材质可分为三级。设计时，应根据构件的受力种类按表2.1.2-1的要求选用适当等级的木材。承重结构木构件材质等级表2.1.2.-1注：1.屋面板、挂瓦条等次要构件可根据各地习惯选材，本规范不统一规定其材质等级。2.本表中木材材质等级系按承重结构的受力要求分级，其选材应符合本规范附录二材质标准的规定，不得用一般商品材的等级标准代替。胶合木结构用的木材材质，亦分为三级。设计时，应根据胶合木构件的受力种类和部位，按表2.1.2-2的要求选用适当等级的木材。胶合木构件材质等级表2.1.2.-1注：1.h--截面高度。2.同表2.1.2-1注2。选用的各等级木材的材质标准，应符合本规范附录二的规定。第2.1.3条在制作构件时，木材含水率应符合下列要求：一、对于原木或方木结构不应大于25%；二、对于板材结构及受拉构件的连接板不应大于18%；三、对于木制连接件不应大于15%；四、对于胶合木结构不应大于15%，且同一构件各木板间的含水率差别不应大于5%。第2.1.4条当受条件限制需直接使用湿材制作原木或方木结构时，应符合下列规定：一、桁架下弦宜选用型钢或圆钢。当采用木下弦时，宜采用原木或“破心下料”(图2.1.4)的方木。二、桁架受拉腹杆应采用圆钢，以便于调整。三、在计算和构造上应符合本规范有关湿材的规定。四、板材结构及受拉构件的连接板等，不应使用湿材制作。五、在房屋或构筑物建成后，应加强结构的检查和维护，结构的检查和维护可按本规范附录三的规定进行。图2.1.4“破心下料”的方木第二节钢材第2.2.1条承重木结构中用的钢材，宜采用符合国家现行的《普通碳素结构钢技术条件》规定的平炉或氧转炉3号钢。对于承受振动荷载或计算温度低于-30℃的结构，宜采用3...
