桥江水系沟通工程河道开挖专项施工方案VIP免费

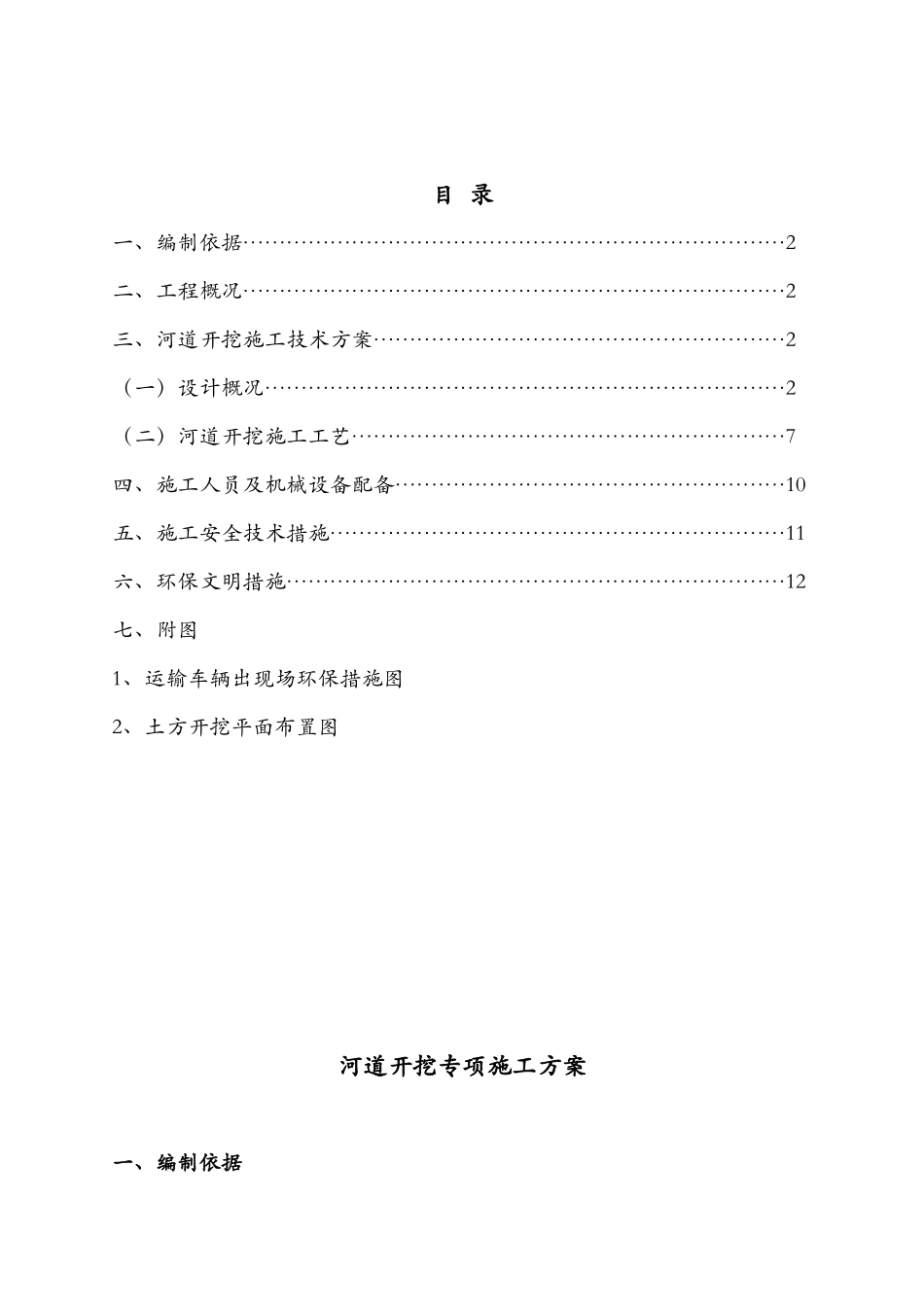

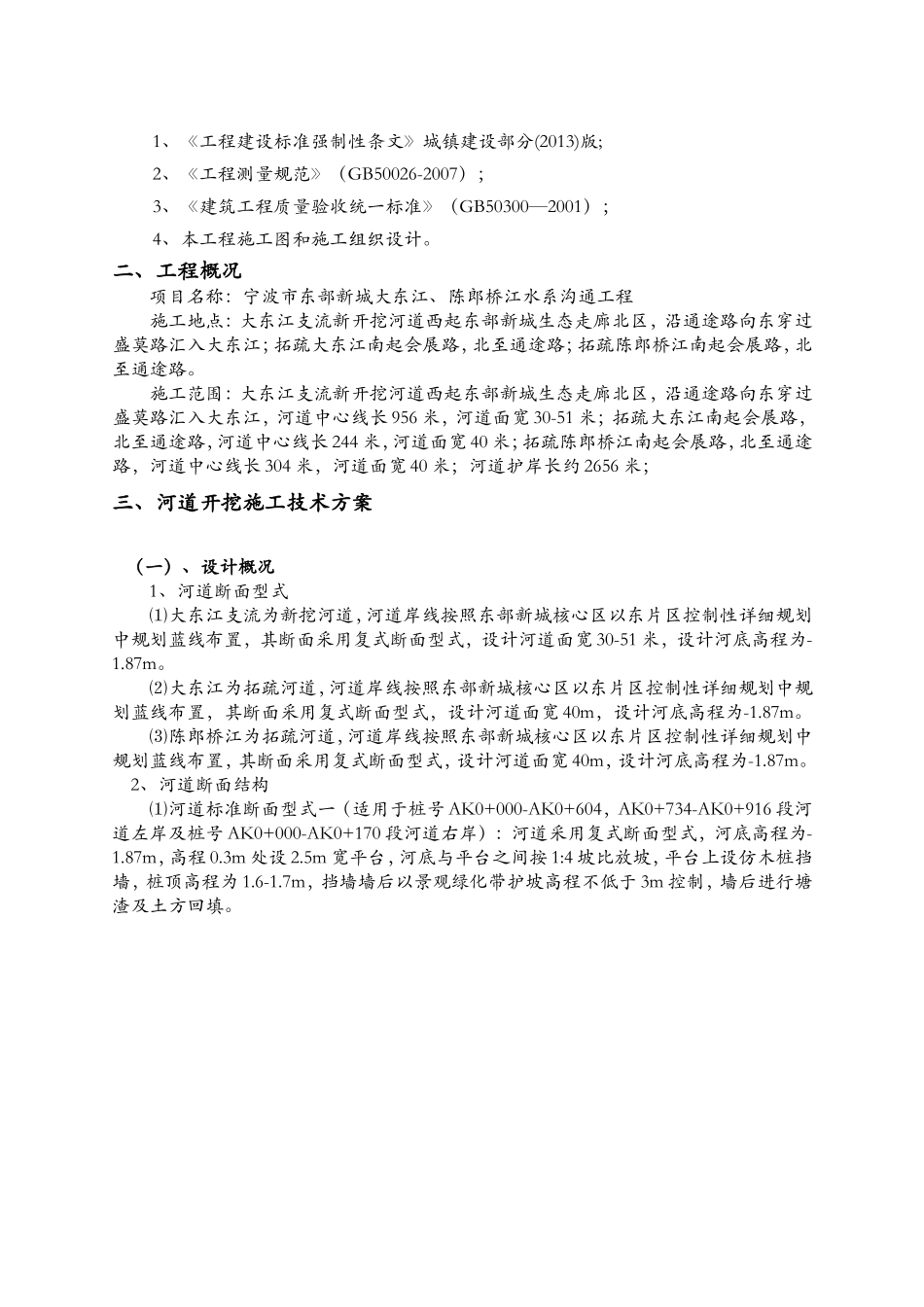

目录一、编制依据…………………………………………………………………2二、工程概况…………………………………………………………………2三、河道开挖施工技术方案…………………………………………………2（一）设计概况………………………………………………………………2（二）河道开挖施工工艺……………………………………………………7四、施工人员及机械设备配备………………………………………………10五、施工安全技术措施………………………………………………………11六、环保文明措施……………………………………………………………12七、附图1、运输车辆出现场环保措施图2、土方开挖平面布置图河道开挖专项施工方案一、编制依据1、《工程建设标准强制性条文》城镇建设部分(2013)版;2、《工程测量规范》（GB50026-2007）；3、《建筑工程质量验收统一标准》（GB50300—2001）；4、本工程施工图和施工组织设计。二、工程概况项目名称：宁波市东部新城大东江、陈郎桥江水系沟通工程施工地点：大东江支流新开挖河道西起东部新城生态走廊北区，沿通途路向东穿过盛莫路汇入大东江；拓疏大东江南起会展路，北至通途路；拓疏陈郎桥江南起会展路，北至通途路。施工范围：大东江支流新开挖河道西起东部新城生态走廊北区，沿通途路向东穿过盛莫路汇入大东江，河道中心线长956米，河道面宽30-51米；拓疏大东江南起会展路，北至通途路，河道中心线长244米，河道面宽40米；拓疏陈郎桥江南起会展路，北至通途路，河道中心线长304米，河道面宽40米；河道护岸长约2656米；三、河道开挖施工技术方案（一）、设计概况1、河道断面型式⑴大东江支流为新挖河道，河道岸线按照东部新城核心区以东片区控制性详细规划中规划蓝线布置，其断面采用复式断面型式，设计河道面宽30-51米，设计河底高程为-1.87m。⑵大东江为拓疏河道，河道岸线按照东部新城核心区以东片区控制性详细规划中规划蓝线布置，其断面采用复式断面型式，设计河道面宽40m，设计河底高程为-1.87m。⑶陈郎桥江为拓疏河道，河道岸线按照东部新城核心区以东片区控制性详细规划中规划蓝线布置，其断面采用复式断面型式，设计河道面宽40m，设计河底高程为-1.87m。2、河道断面结构⑴河道标准断面型式一（适用于桩号AK0+000-AK0+604，AK0+734-AK0+916段河道左岸及桩号AK0+000-AK0+170段河道右岸）：河道采用复式断面型式，河底高程为-1.87m，高程0.3m处设2.5m宽平台，河底与平台之间按1:4坡比放坡，平台上设仿木桩挡墙，桩顶高程为1.6-1.7m，挡墙墙后以景观绿化带护坡高程不低于3m控制，墙后进行塘渣及土方回填。河道标准断面型式一⑵河道标准断面型式二、二’、二”（适用于桩号AK0+170-AK0+359段河道右岸及桩号BK0+000-BK0+191段河道左岸）：河道采用复式断面型式，河底高程为-1.87m，高程1.2m处设5m宽平台，河底与平台之间按1:4坡比放坡，平台上设浆砌毛石挡墙，墙顶高程为3.6m（结合现状），墙后进行塘渣及土方回填，护岸完成后修复小区围墙（护栏）及绿化草坪，其中桩号AK0+170-AK0+359段河道右岸及桩号BK0+000-BK0+146段河道左岸墙后采用17.6m长Φ800C25钢筋砼灌注桩及6m长30#B槽钢支护，桩号BK0+146-BK0+171段河道左岸墙后采用双排Φ600C25钢筋砼灌注桩支护。河道标准断面型式二河道标准断面型式二’河道标准断面型式二”⑶河道标准断面型式三（适用于桩号AK0+359-AK0+883，CK0+000-CK0+304段河道右岸及桩号CK0+150-CK0+304段河道左岸）：河道采用复式断面型式，河底高程为-1.87m，高程0.6m处设5m宽平台，河底与平台间按1:4坡比放坡，平台上设浆砌毛石挡墙，墙顶高程为3m，墙后进行塘渣及土方回填。河道标准断面型式三⑷河道标准断面型式四（适用于桩号BK0+000-BK0+145，BK0+156-BK0+182及BK0+196-BK0+244段河道右岸）：河道采用复式断面型式，河底高程为-1.87m，高程0.9m处设2.5m宽景观石平台，河底与平台间按1:4坡比放坡，平台布置三层景观石，布置需错落有致，第二层景观石顶高程不小于1.2m，平台后为景观绿化护坡，高程以3m控制，墙后进行土方回填。河道标准断面型式四⑸河道标准断面型式五（适用于桩号CK0+000-CK0+150段...
