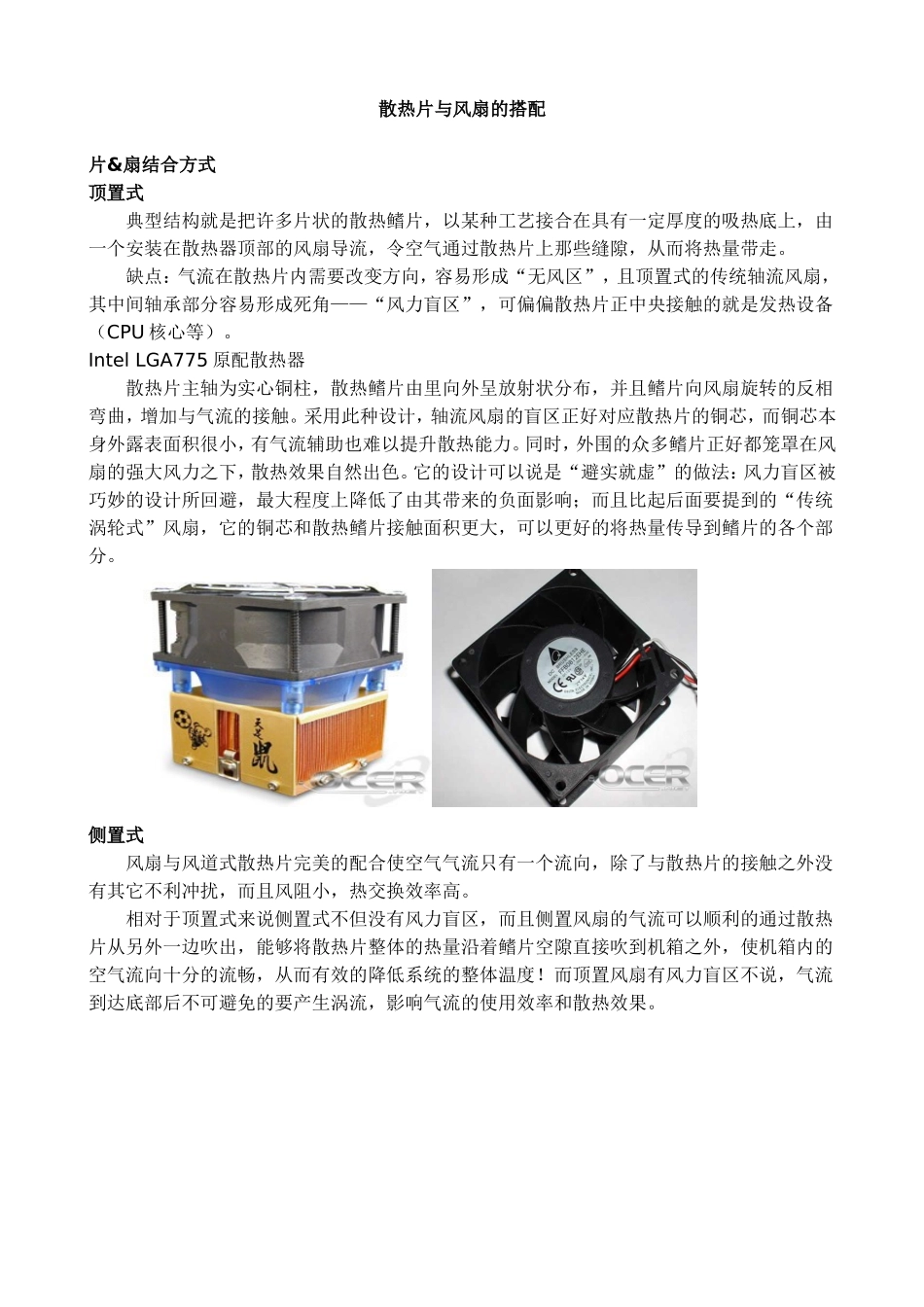

散热片与风扇的搭配片&扇结合方式顶置式典型结构就是把许多片状的散热鳍片，以某种工艺接合在具有一定厚度的吸热底上，由一个安装在散热器顶部的风扇导流，令空气通过散热片上那些缝隙，从而将热量带走。缺点：气流在散热片内需要改变方向，容易形成“无风区”，且顶置式的传统轴流风扇，其中间轴承部分容易形成死角——“风力盲区”，可偏偏散热片正中央接触的就是发热设备（CPU核心等）。IntelLGA775原配散热器散热片主轴为实心铜柱，散热鳍片由里向外呈放射状分布，并且鳍片向风扇旋转的反相弯曲，增加与气流的接触。采用此种设计，轴流风扇的盲区正好对应散热片的铜芯，而铜芯本身外露表面积很小，有气流辅助也难以提升散热能力。同时，外围的众多鳍片正好都笼罩在风扇的强大风力之下，散热效果自然出色。它的设计可以说是“避实就虚”的做法：风力盲区被巧妙的设计所回避，最大程度上降低了由其带来的负面影响；而且比起后面要提到的“传统涡轮式”风扇，它的铜芯和散热鳍片接触面积更大，可以更好的将热量传导到鳍片的各个部分。侧置式风扇与风道式散热片完美的配合使空气气流只有一个流向，除了与散热片的接触之外没有其它不利冲扰，而且风阻小，热交换效率高。相对于顶置式来说侧置式不但没有风力盲区，而且侧置风扇的气流可以顺利的通过散热片从另外一边吹出，能够将散热片整体的热量沿着鳍片空隙直接吹到机箱之外，使机箱内的空气流向十分的流畅，从而有效的降低系统的整体温度！而顶置风扇有风力盲区不说，气流到达底部后不可避免的要产生涡流，影响气流的使用效率和散热效果。侧置式的AVC“龙骑士”缺点：侧置式同样存在另一侧的散热片由于离风扇较远而导致散热不均匀的缺点，特别是在散热鳍片间隙很小，气流难以穿越的情况下。还有一点就是当侧置风扇厚度比较大的情况下会造成整个散热器占地面积太大，给安装造成困难。。而龙骑士在这方面则做得不错，它的散热片分为两部分，靠近侧置风扇一侧的散热片鳍片数少、间距大，直接与CPU核心部位接触；而另一侧的鳍片则非常密集，由于离核心部位较远，所以使用两根热管从底部将热量导出到散热片上。偏置式：其实就是把风扇横向放置在散热片顶部，这样其风力就能垂直向下吹到散热片上面偏置式相对于顶置式的优点。现在市面上的偏置式散热器大都采用了涡轮风扇，所以又把它叫做“涡轮式”或“龙卷风式”。优点就是能够消除传统的顶置式风扇所带来的风力盲区，而且涡轮风扇风力分布均匀，以较低的风扇转速能够产生更大风量，有效的控制了噪音，同时达到了优越的散热效果。不过缺点就是风速比较低，所以散热速度较慢。出了一款TR2-M4。TR2-M4缺点：虽然相对与侧置式来说横向体积得到了有效的控制，但是平放的涡轮风扇再加上散热片个头实在太高了随之而来的散热器重量的增加倒是勉强可以接受。内置式空气从顶部吸入，通过涡轮风扇向周围360度范围吹出，这样就不必考虑传统散热器风量与风压的问题，充分利用起每一页鳍片，达到了超大实际散热面积。传统的“涡轮风扇”而技嘉的这款产品通过热管的使用能够将热量迅速带到密集的桶型散热鳍片上，然后内置的涡轮风扇发挥威力散尽热量。缺点：由于风向是由中心往四周吹出，所以风力分散；中间涡轮风扇占据了很大的空间以至于散热片的体积被压缩，所谓的“超大实际散热面积”其实热交换效率并不高。送风方式作为风冷散热器，其基本出发点就是通过风扇来主动散热。两种：吹风和吸风。吹风式但是由于风扇的扇叶、导流罩设计等，出风口气流整体方向较为一致，风压较大，但内部紊流较多；进风口空气则是被动流入风扇内，没有外力作用或气流冲击，压强应略低于环境气压，且气流为层流。风扇“吹”出的空气内部流动混乱（紊流），与散热片的热交换效率更高，且风压大，非常适合作为风冷散热器的送风方式，但缺点则是气流扰动、鳍片振动较多，相同风量下噪音较大而吸风方式虽然气流平顺，容易获得较大的风量，且噪音低、振动少，但热交换效率不高，多用于一些对静音需求较高的场合，例如水冷系统的散热排等。吸风式对于吹风式的缺点只能降低其影响而无法消除，但如果反其道而行之采用吸风式风扇...
