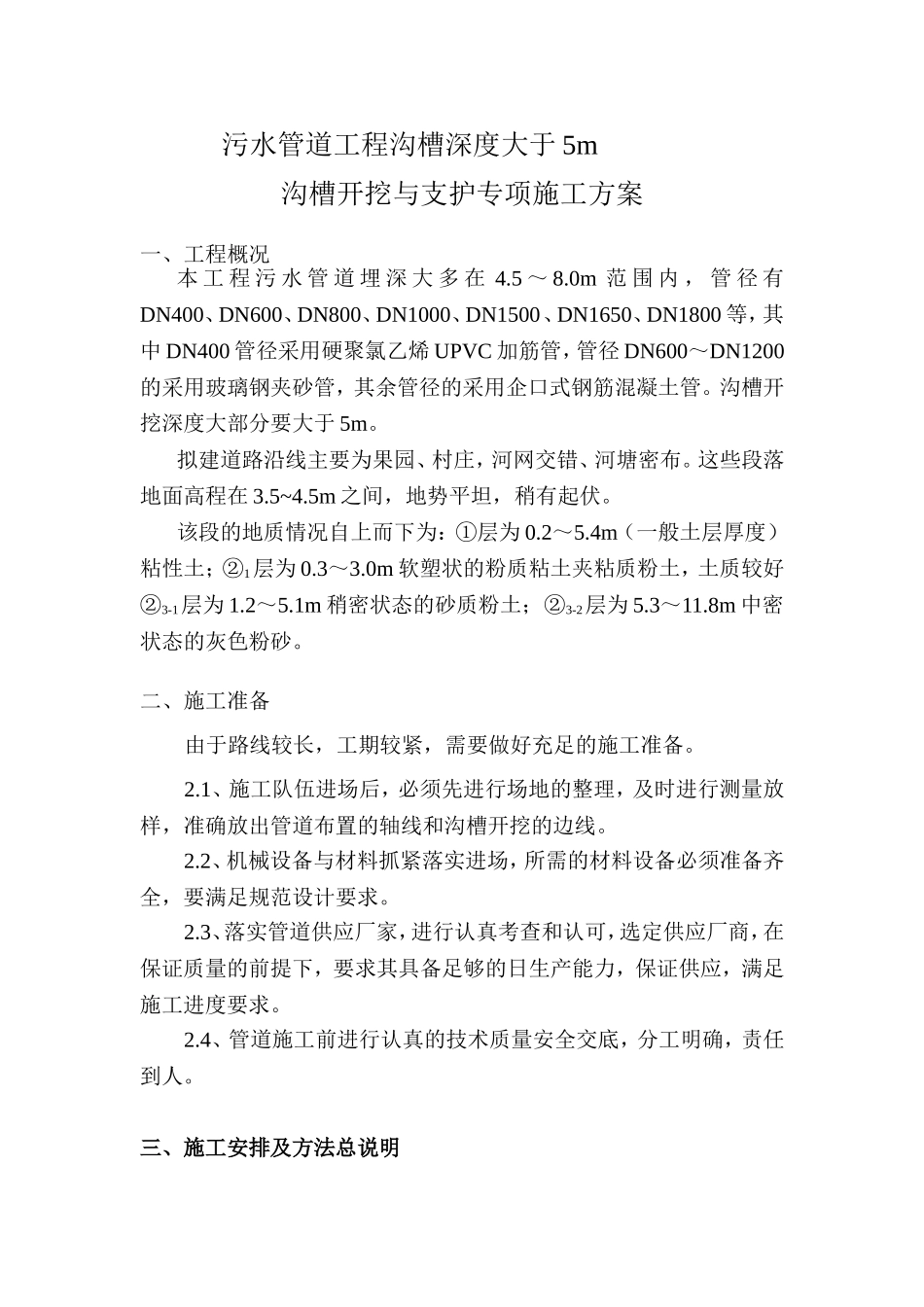

污水管道工程沟槽深度大于5m沟槽开挖与支护专项施工方案一、工程概况本工程污水管道埋深大多在4.5～8.0m范围内，管径有DN400、DN600、DN800、DN1000、DN1500、DN1650、DN1800等，其中DN400管径采用硬聚氯乙烯UPVC加筋管，管径DN600～DN1200的采用玻璃钢夹砂管，其余管径的采用企口式钢筋混凝土管。沟槽开挖深度大部分要大于5m。拟建道路沿线主要为果园、村庄，河网交错、河塘密布。这些段落地面高程在3.5~4.5m之间，地势平坦，稍有起伏。该段的地质情况自上而下为：①层为0.2～5.4m（一般土层厚度）粘性土；②1层为0.3～3.0m软塑状的粉质粘土夹粘质粉土，土质较好②3-1层为1.2～5.1m稍密状态的砂质粉土；②3-2层为5.3～11.8m中密状态的灰色粉砂。二、施工准备由于路线较长，工期较紧，需要做好充足的施工准备。2.1、施工队伍进场后，必须先进行场地的整理，及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线。2.2、机械设备与材料抓紧落实进场，所需的材料设备必须准备齐全，要满足规范设计要求。2.3、落实管道供应厂家，进行认真考查和认可，选定供应厂商，在保证质量的前提下，要求其具备足够的日生产能力，保证供应，满足施工进度要求。2.4、管道施工前进行认真的技术质量安全交底，分工明确，责任到人。三、施工安排及方法总说明对于埋深很深的污水管道的施工，采用上部放坡开挖、下部钢板桩支护两次成槽的挖土方法，先考虑将表土（粘性土）挖除一层（2.0m左右），有效降低沟槽深度，然后进行井点降水，打设钢板桩，再开挖沟槽，采用2～3道顶撑支护，铺设管道。四、施工方案4.1、污水管道施工工艺流程测量放线→第一次土方开挖→布置井点降水→打设钢板桩→沟槽开挖及支护→管道基础施工→铺设管道→污水井施工→磅水（闭水）试验→管道坞膀→沟槽回填4.2、测量放线根据设计施工图，测设管道中心线和污水井中心位置，设立中心桩。管道中心线和井中心位置经监理复核后方可在施工中使用。根据施工管道直径大小，按规定的沟槽宽度测放出边线，开挖前用石灰划线来控制，对于井位置的确定通过在沟槽外两侧设置控制桩来进行控制，并记录两桩至井中心的距离，以备校核。4.3、第一次土方开挖按照测量放出的开挖线，进行第一次开挖，将表层1.5～3.0m厚的粘土层开挖，上口宽度按照管径的大小和开挖深度来确定，一般为12m左右，按照《市政排水管道工程施工及验收规范》(DBJ08-220-96)确定开挖边坡坡度为1：1，这样可以有效降低沟槽的深度，挖出的土离槽口尽量远，2m以上，堆土高度宜小于1.5m，或者尽量远离堆放，以减小土压力对沟槽的影响。挖方安全边坡计算：已知土的重度为Υ=18.0kN/m3，内摩擦角φ=26°，粘聚力c＝12kN/m2，为坡度1：1，开挖坡度角θ=45°。由此得出，基槽边坡稳定时的允许开挖最大深度h：h=2*c*sinθ*cosφ/(Υsin2((θ-φ)/2))>5m因此，按照1：1开挖表层2.0～3.0m能确保边坡的稳定。按照开挖3m深，其边坡的稳定安全系数为：K＝ψs×c/（H×Υ）根据H＝3.0m，开挖坡度角θ=45°，查得稳定系数ψs>12。K>2.6所以土坡处于稳定状态。4.4、井点降水由于污水管的埋深多在5.0m以上，为防止土层液化或管涌，沟槽采用板桩密排支撑，井点降水。井点布置在沟槽两侧（对于槽钢井点布置在外侧（如图），拉森板桩则布置在内侧），60m左右为一流水作业段。井点管埋设前视污水管埋深，保证降低后的地下水位与槽底的最小深度大于0.5m，来确定井点管的长度和井点间距。井点施工程序为：放线定位—冲孔—安装井点管—填砂砾滤料—铺设总管—联接管连接井点管与集水总管—与抽气设备连通—安装集水箱和排水管—开动真空泵排气—开动离心水泵抽水—观察地下水位变化。井点设备采用真空泵组合，即每套设备由5.5KW真空泵1台，2.8KW离心式水泵1台和1台气水分离器组成。每套井点设备有效抽水距离为60m，深度为地面以下6～8m。为提高井点降水效果将井点管单排双侧布置，间距为0.8～1.0m，井点管入土深度要比设计沟槽底深0.9～1.2m。井点下端滤管长为1～1.5m，滤管上要先包一层细滤网，再包一层粗滤网，并用铁丝绑扎加以保护，滤水管必须埋入含水层内。井管长度H（不包括滤管长度l）应...
