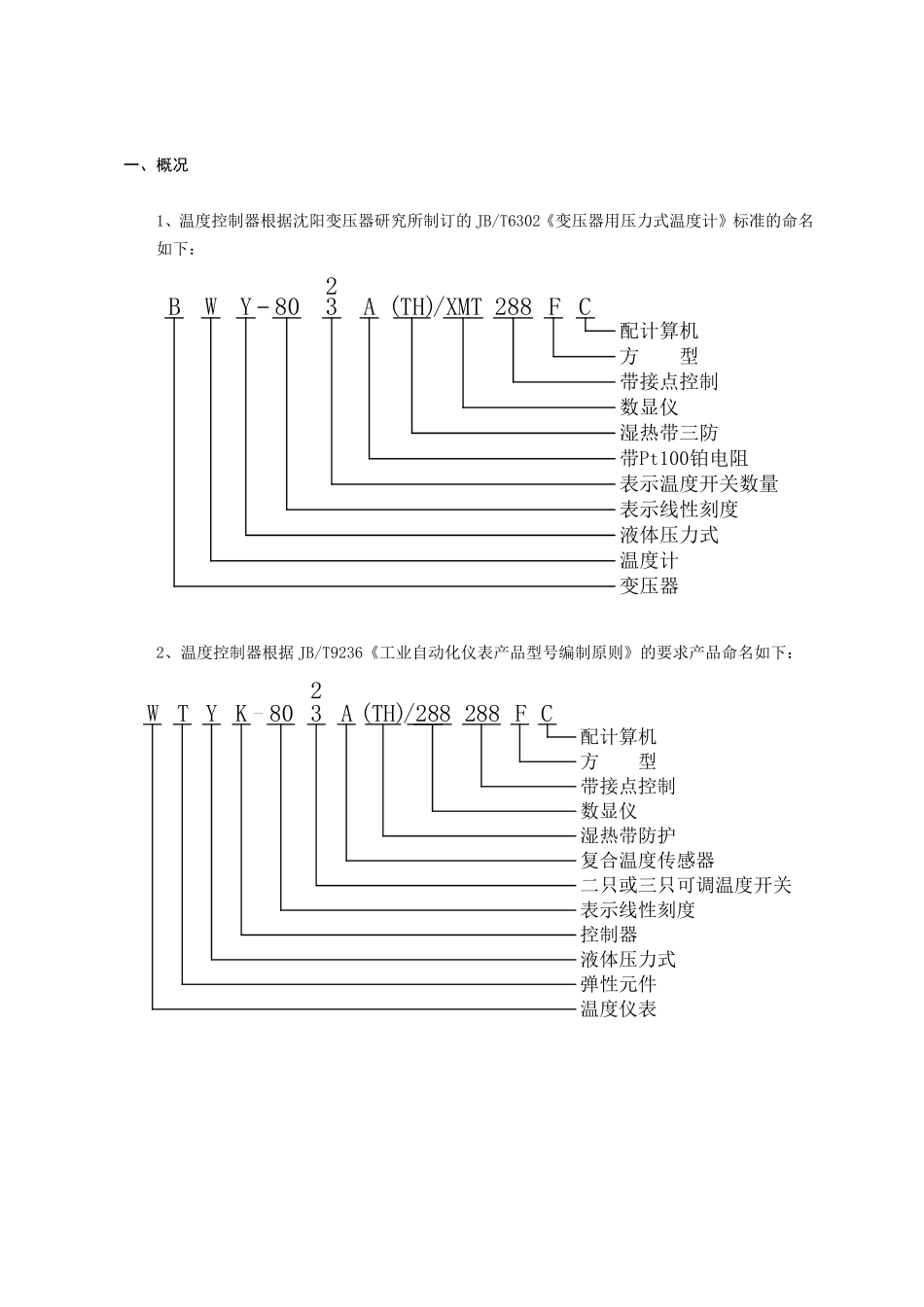

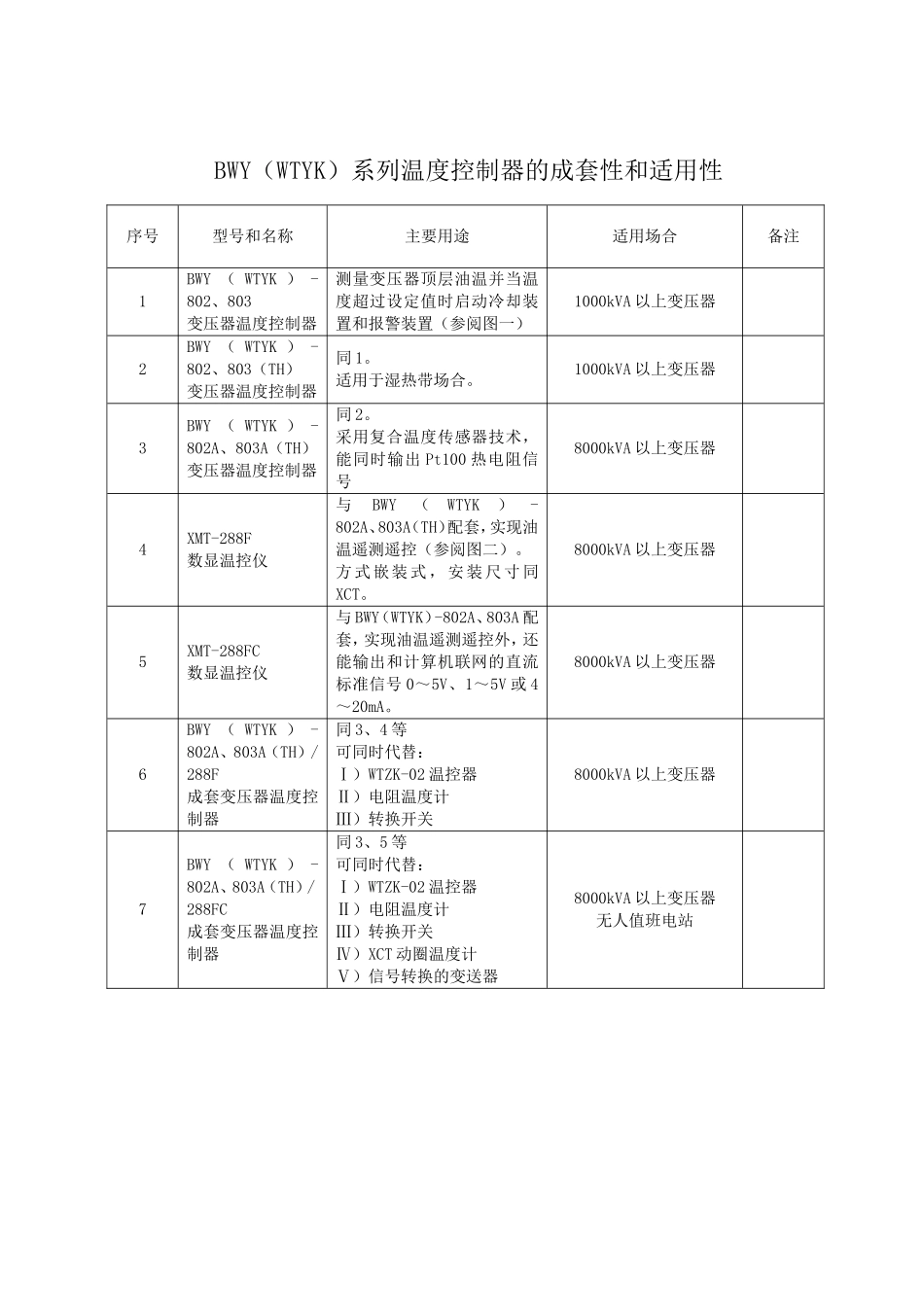

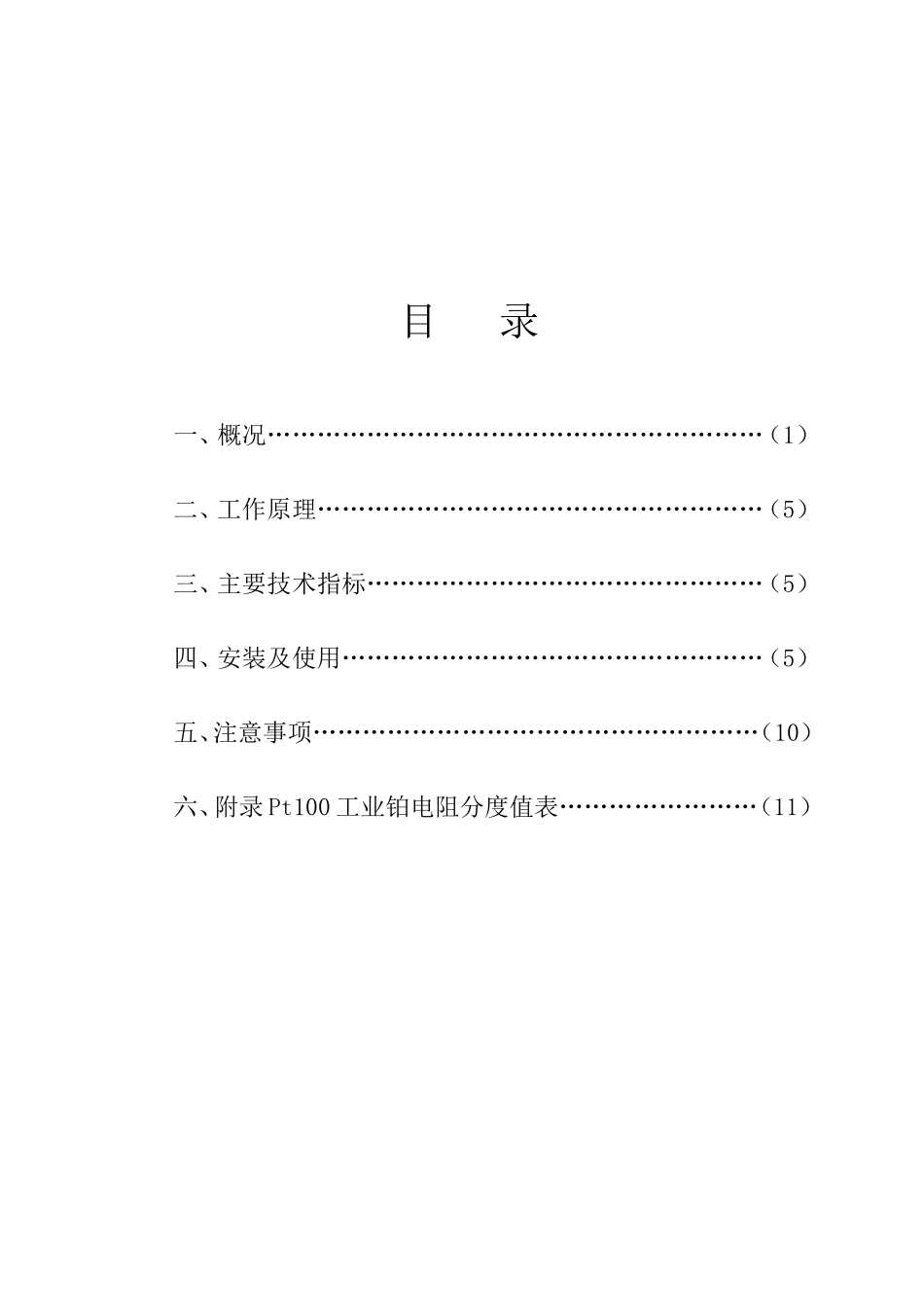

目录一、概况……………………………………………………（1）二、工作原理………………………………………………（5）三、主要技术指标…………………………………………（5）四、安装及使用……………………………………………（5）五、注意事项………………………………………………（10）六、附录Pt100工业铂电阻分度值表……………………（11）一、概况1、温度控制器根据沈阳变压器研究所制订的JB/T6302《变压器用压力式温度计》标准的命名如下：BWY803A288FC配计算机方型带接点控制数显仪湿热带三防带Pt100铂电阻表示温度开关数量表示线性刻度液体压力式温度计变压器2/XMT(TH)2、温度控制器根据JB/T9236《工业自动化仪表产品型号编制原则》的要求产品命名如下：TYK803A288FC配计算机方型带接点控制数显仪湿热带防护复合温度传感器二只或三只可调温度开关表示线性刻度控制器液体压力式弹性元件W2温度仪表/288(TH)BWY（WTYK）系列温度控制器的成套性和适用性序号型号和名称主要用途适用场合备注1BWY（WTYK）-802、803变压器温度控制器测量变压器顶层油温并当温度超过设定值时启动冷却装置和报警装置（参阅图一）1000kVA以上变压器2BWY（WTYK）-802、803（TH）变压器温度控制器同1。适用于湿热带场合。1000kVA以上变压器3BWY（WTYK）-802A、803A（TH）变压器温度控制器同2。采用复合温度传感器技术，能同时输出Pt100热电阻信号8000kVA以上变压器4XMT-288F数显温控仪与BWY（WTYK）-802A、803A（TH）配套，实现油温遥测遥控（参阅图二）。方式嵌装式，安装尺寸同XCT。8000kVA以上变压器5XMT-288FC数显温控仪与BWY（WTYK）-802A、803A配套，实现油温遥测遥控外，还能输出和计算机联网的直流标准信号0～5V、1～5V或4～20mA。8000kVA以上变压器6BWY（WTYK）-802A、803A（TH）/288F成套变压器温度控制器同3、4等可同时代替：Ⅰ）WTZK-02温控器Ⅱ）电阻温度计Ⅲ）转换开关8000kVA以上变压器7BWY（WTYK）-802A、803A（TH）/288FC成套变压器温度控制器同3、5等可同时代替：Ⅰ）WTZK-02温控器Ⅱ）电阻温度计Ⅲ）转换开关Ⅳ）XCT动圈温度计Ⅴ）信号转换的变送器8000kVA以上变压器无人值班电站最大插入深度安装孔图一系列温度控制器外形及安装尺寸BWY(WTYK)8010000100K1K100K203浙制014920040M100°C60华立仪表二、工作原理变压器温度控制器（以下简称温控器），主要由弹性元件、毛细管、温包和微动开关组成。当温包受热时，温包内感温介质受热膨胀所产生的体积增量，通过毛细管传递到弹性元件上，使弹性元件产生一个位移，这个位移经机构放大后指示出被测温度并带动微动开关工作，从而控制冷却系统的投入或退出。BWY（WTYK）-802A、803A温控器采用复合传感器技术，即仪表温包推动弹性元件的同时，能同步输出Pt100热电阻信号，此信号可远传到数百米以外的控制室，通过XMT数显温控仪同步显示并控制变压器油温。也可通过数显仪表，将Pt100铂电阻信号转换成与计算机联网的直流标准信号（0～5）V、(1～5)V或(4～20)mA输出。三、主要技术指标（一）BWY（WTYK）-802、803型1、正常工作条件：（-40～+55）℃2、测量范围：（-20～+80）℃（0～+100）℃（0～+120）℃（0～+150）℃3、指示精确度：1.5级4、控制性能：①设定范围：全量程可调②设定精确度：±3℃③开关差：6±2℃④额定功率：AC250V/3A⑤标准设定值：802：K1=55℃；K2=80℃803：K1=55℃；K2=65℃K3=80℃5、仪表安装尺寸：详见外形及安装尺寸图（二）BWY（WTYK）-802A、803A型1～5条同上。6、输出Pt100铂电阻信号（附分度值）（三）XMT-288F数显温控仪，另附说明书。（四）XMT-288FC数显温控仪，另附说明书。四、安装及使用（一）BWY（WTYK）-802、803型温控器1、开关设定：BWY（WTYK）-802出厂时的标准设定值为K1=55℃；K2=80℃。BWY（WTYK）-803出厂时的标准设定值为K1=55℃；K2=65℃；K3=80℃。若用户需要更改设定值，则须打开表盖，按（图四）旋松开关固定螺钉，将红色设定针扳动到所需设定值，然后旋紧固定螺钉，按原样合上表盖。80001001K100020040100°C60KK23BWY(WTYK)-ATH3设定指针（红色）AACCBB121212R3R2R1注：802A型：左边端...
