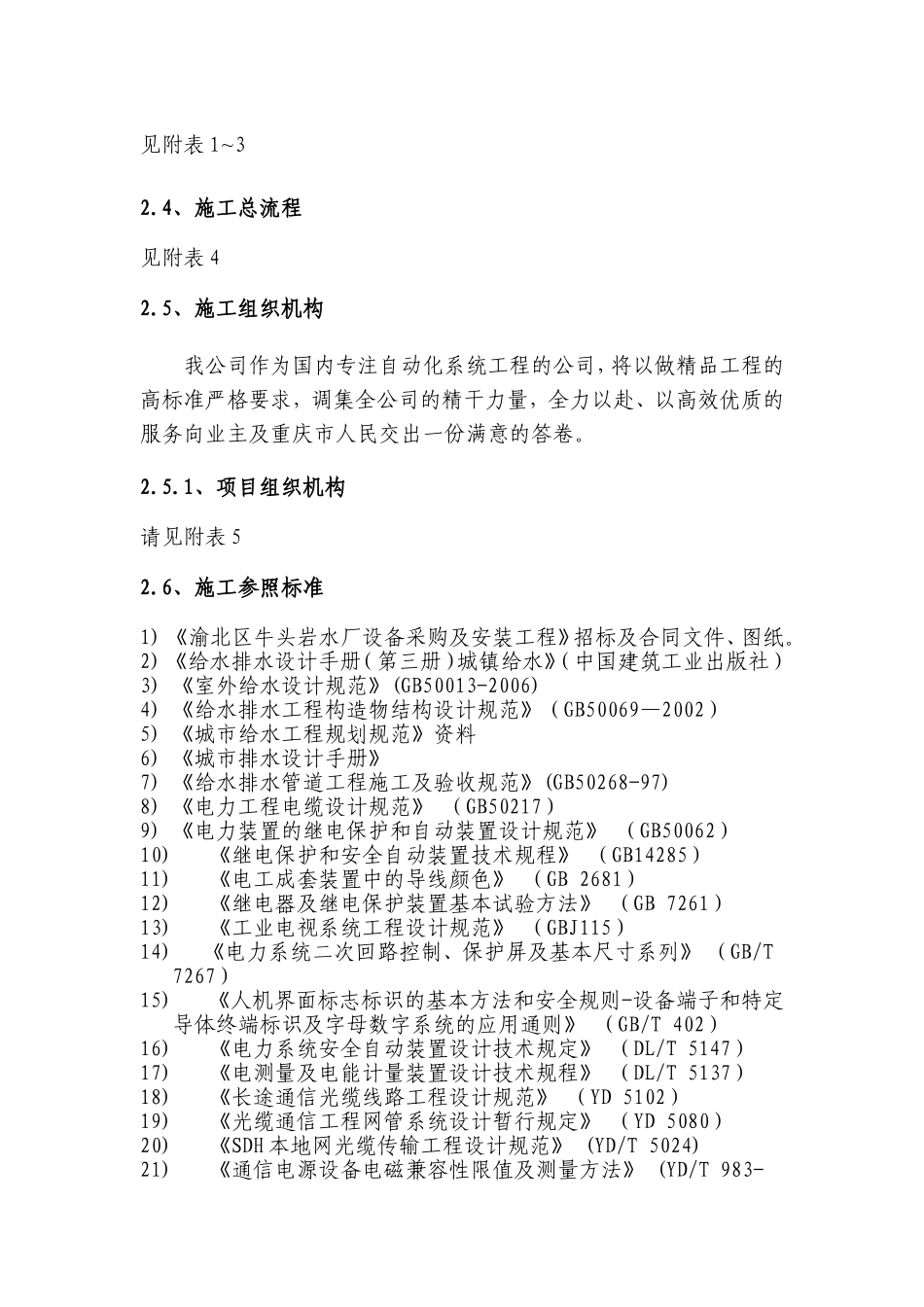

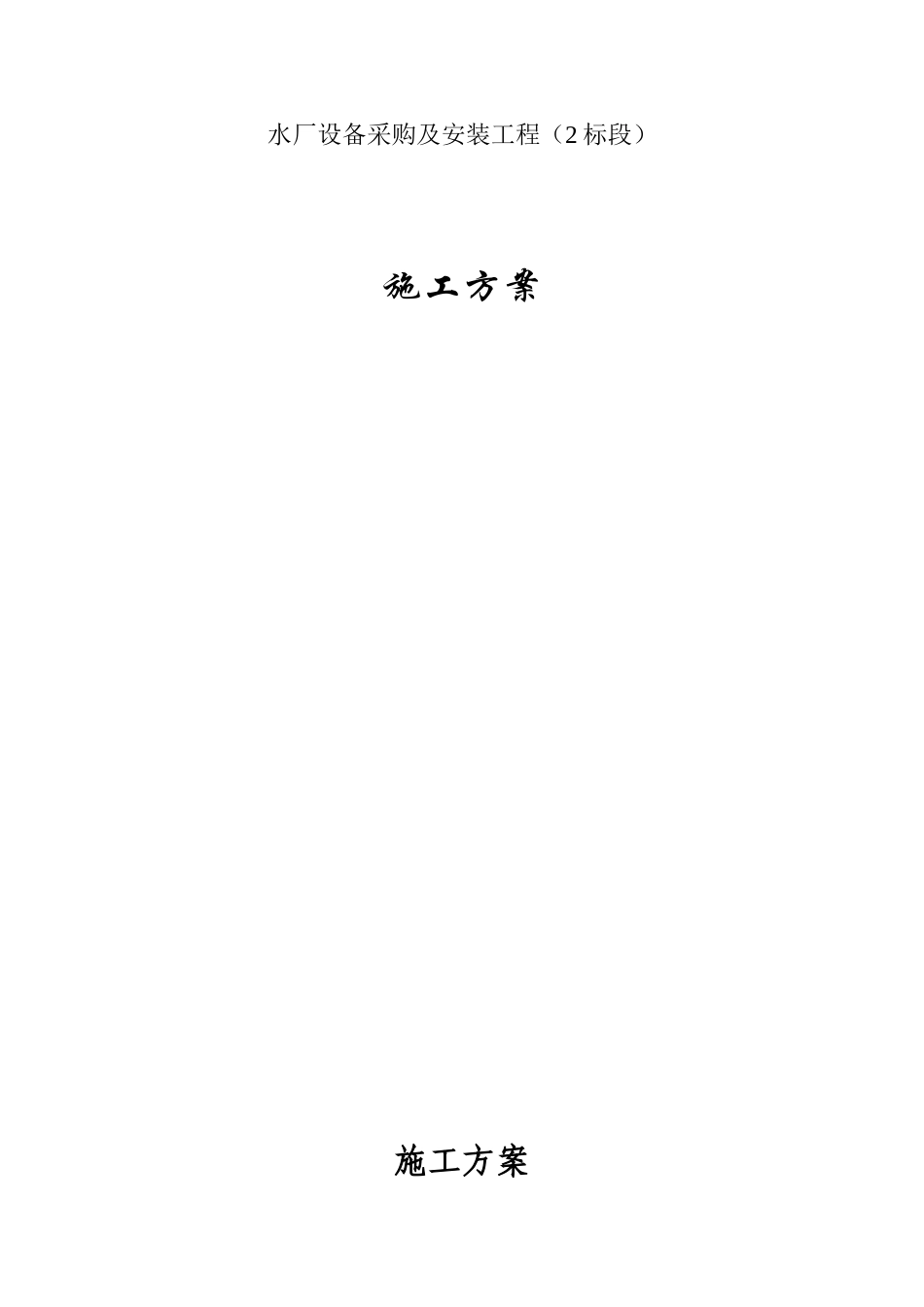

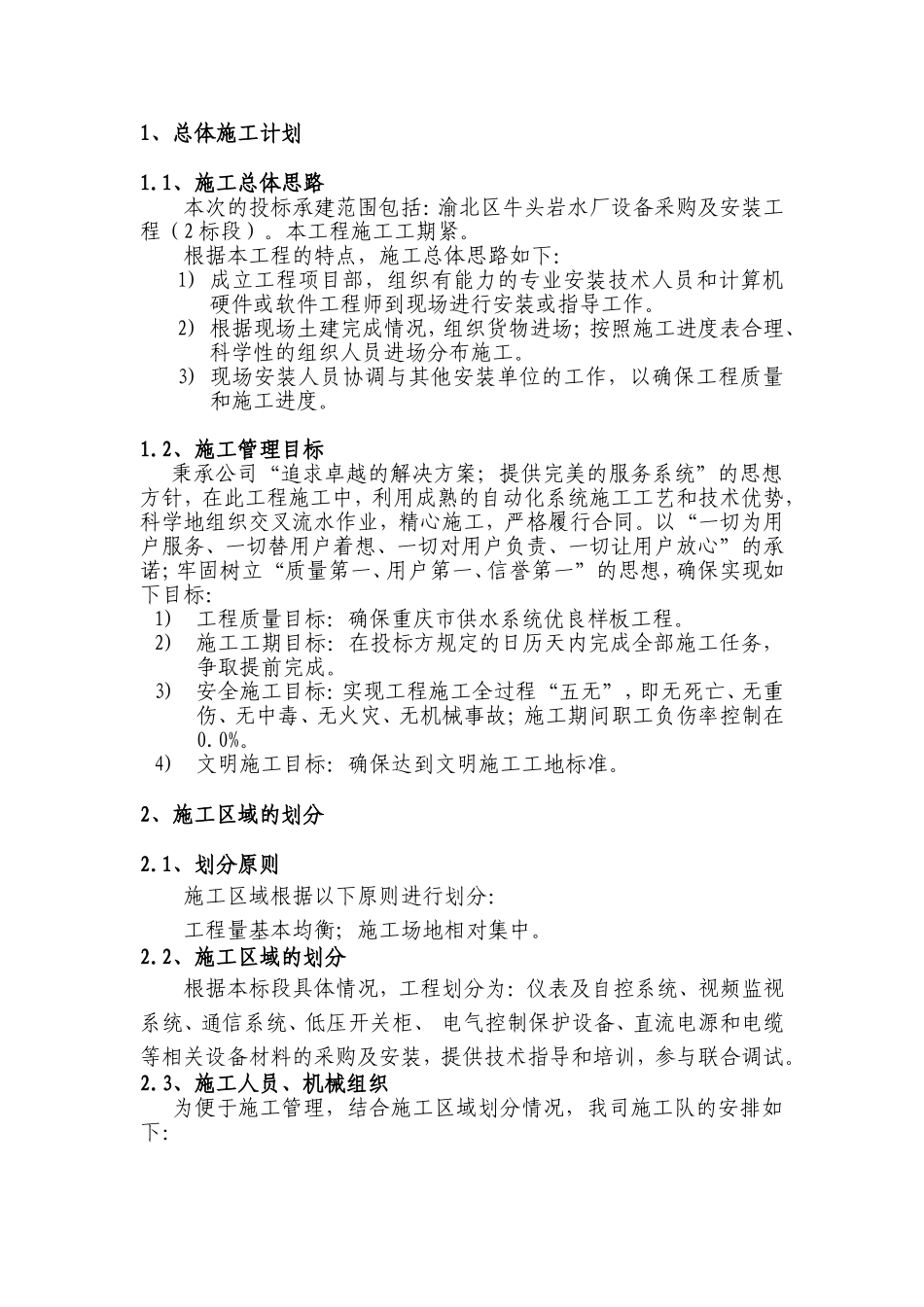

水厂设备采购及安装工程（2标段）施工方案施工方案1、总体施工计划1.1、施工总体思路本次的投标承建范围包括：渝北区牛头岩水厂设备采购及安装工程（2标段）。本工程施工工期紧。根据本工程的特点，施工总体思路如下：1)成立工程项目部，组织有能力的专业安装技术人员和计算机硬件或软件工程师到现场进行安装或指导工作。2)根据现场土建完成情况，组织货物进场；按照施工进度表合理、科学性的组织人员进场分布施工。3)现场安装人员协调与其他安装单位的工作，以确保工程质量和施工进度。1.2、施工管理目标秉承公司“追求卓越的解决方案；提供完美的服务系统”的思想方针，在此工程施工中，利用成熟的自动化系统施工工艺和技术优势，科学地组织交叉流水作业，精心施工，严格履行合同。以“一切为用户服务、一切替用户着想、一切对用户负责、一切让用户放心”的承诺；牢固树立“质量第一、用户第一、信誉第一”的思想，确保实现如下目标：1)工程质量目标：确保重庆市供水系统优良样板工程。2)施工工期目标：在投标方规定的日历天内完成全部施工任务，争取提前完成。3)安全施工目标：实现工程施工全过程“五无”，即无死亡、无重伤、无中毒、无火灾、无机械事故；施工期间职工负伤率控制在0.0%。4)文明施工目标：确保达到文明施工工地标准。2、施工区域的划分2.1、划分原则施工区域根据以下原则进行划分：工程量基本均衡；施工场地相对集中。2.2、施工区域的划分根据本标段具体情况，工程划分为：仪表及自控系统、视频监视系统、通信系统、低压开关柜、电气控制保护设备、直流电源和电缆等相关设备材料的采购及安装，提供技术指导和培训，参与联合调试。2.3、施工人员、机械组织为便于施工管理，结合施工区域划分情况，我司施工队的安排如下：见附表1~32.4、施工总流程见附表42.5、施工组织机构我公司作为国内专注自动化系统工程的公司，将以做精品工程的高标准严格要求，调集全公司的精干力量，全力以赴、以高效优质的服务向业主及重庆市人民交出一份满意的答卷。2.5.1、项目组织机构请见附表52.6、施工参照标准1)《渝北区牛头岩水厂设备采购及安装工程》招标及合同文件、图纸。2)《给水排水设计手册（第三册）城镇给水》（中国建筑工业出版社）3)《室外给水设计规范》(GB50013-2006)4)《给水排水工程构造物结构设计规范》（GB50069—2002）5)《城市给水工程规划规范》资料6)《城市排水设计手册》7)《给水排水管道工程施工及验收规范》(GB50268-97)8)《电力工程电缆设计规范》（GB50217）9)《电力装置的继电保护和自动装置设计规范》（GB50062）10)《继电保护和安全自动装置技术规程》（GB14285）11)《电工成套装置中的导线颜色》（GB2681）12)《继电器及继电保护装置基本试验方法》（GB7261）13)《工业电视系统工程设计规范》（GBJ115）14)《电力系统二次回路控制、保护屏及基本尺寸系列》（GB/T7267）15)《人机界面标志标识的基本方法和安全规则-设备端子和特定导体终端标识及字母数字系统的应用通则》（GB/T402）16)《电力系统安全自动装置设计技术规定》（DL/T5147）17)《电测量及电能计量装置设计技术规程》（DL/T5137）18)《长途通信光缆线路工程设计规范》（YD5102）19)《光缆通信工程网管系统设计暂行规定》（YD5080）20)《SDH本地网光缆传输工程设计规范》(YD/T5024)21)《通信电源设备电磁兼容性限值及测量方法》(YD/T983-1998)22)《电气装置安装工程电气设备交接试验标准》(GB50150)23)《电气装置安装工程电缆线路施工及验收规范》（GB50168）24)《电气装置安装工程接地装置施工及验收规范》（GB50169）25)《电气装置安装工程盘、柜及二次回路结线施工及验收规范》（GB50171）26)《绝缘试验》（GB/T14598.3）27)国家颁发的有关规范、规程及标准。2.7、施工程序及施工方法2.7.1、施工程序设备安装施工程序：设备安装一般按以下流程进行。主要原则是先安装主要或大型设备，再安装其他设备，按最大的设备来确定施工机械，以最精确的设备来确定需要的检测仪表的精度等级，设备安装结束后才能敷设电缆、安装监测仪表、自检校线及空载单体试运行，最后整体联动空载试运行等。具体...
